このEVプロジェクトは当初ホンダNS-1をベースに制作されました。それを研究・・・EV01が完成。天候不順等で記録なし。研究テストでEV-01Aが完成。瞬間最高速度は203Km/hを記録でした。さらに改良がくわわったのが今回のキットのEV-01Zです。2016年に完成したこの機体は2017年BMSTで251.5km/hでした。その後にTheCOLORADOmileで303.2km/hを電動バイククラスの最高速度記録を樹立しました。

それから02・・・02Aと繋がっていきます。現在の活動は検索してもはっきりしませんが・・・どうなっているんですかね？

フロント左。

右。

フロントカウル。エンビのスクリーンも薄くて良い感じです。

メーター周り。

左側面。ピンがいっぱいですね。

同じブラックでも艶を変えて別パーツっぽくしてます。

リア。チェーンも塗り分けだけですが十分精密ですね。

リア右。ブレーキパイプを付けてますが資料がなくて「・・・っぽい」感じで制作。

レーシングスタンドもついてます。

キルスイッチまわり。

ブレーキランプ。

カーボン柄はタミヤ製のデカール。

今回のカウルの艶出しはラッカーです。自作ピンヘッドは全て3Dプリンター製。金属製も考えましたが多過ぎ・・・・・です。

キットの方は個人ディーラーでワンフェス冬に販売されていたようですね。Xを見るとデカールはハイ キュープリント製なんですね。今回、初めてハイキュー製を使ったんですが・・・高品質かもしれませんが少々やわな感じでした。もうすこし強くできませんかね・・・。モビテック社の正式許諾でのキット化だそうです。実車写真を見る限りスポンサーデカールが全てあるわけでは無いようですが・・・資料が少な過ぎでした。

個人ディーラーでここまで製品化できたのは正直、おどろきです。DETTeさんの次回作もきたいですね。

フロント部分のつづきです

液晶はパーツにデカールを貼って→クリアエンビ板をレジンクリアで貼り付け→フラットブラックで縁取り。

エンビ板のおかげで液晶表面は平面です。

ブレーキラインも追加。

ハンドルにもラインを追加。右はフロントブレーキでしょうが左は・・・なんでしょうか？

メインボディにはめてみます。かなり擦り合わせが必要ですね・・・・

リアも。長いな・・・・どのくらい長いかというと・・・・

背景がひどくて見にくかったですね・・・

上から見ればわかりやすいですね・・・CB750の1.4倍くらいありそうですね・・・

フロントカウルにはいります

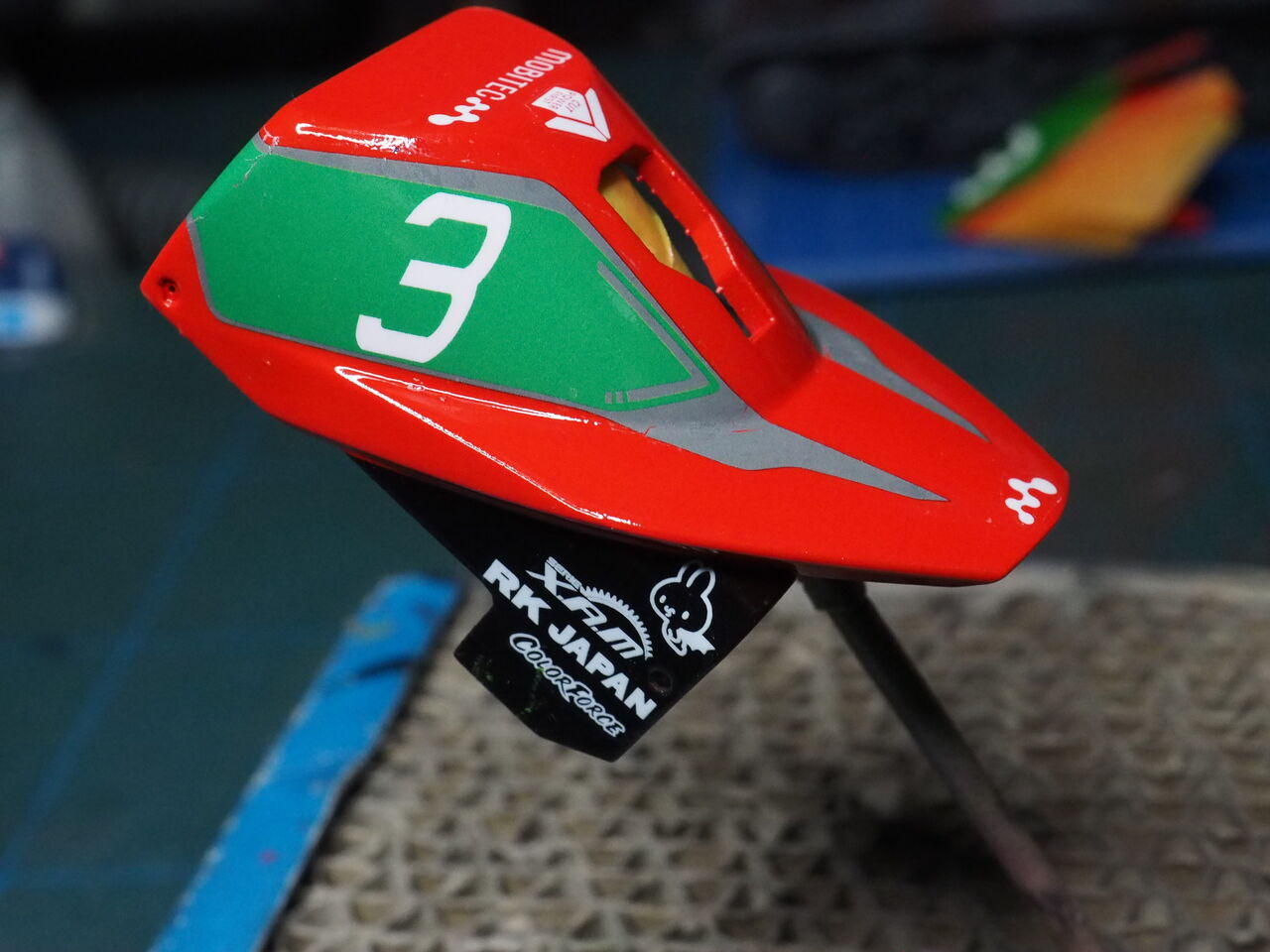

グレイの塗装の後、クリアを吹いてます。デカールを貼って→クリア→軽く磨き→クリア→磨いてます。

カウル下につくウイング？バー？なんでしょうか？・・・・。ブラックで塗装、デカールを貼ってセミグロスクリアー。

エンビのスクリーンはクラフトボンドで接着してます。

ピンなどは自作。

フロントは完成。

キットが重いのでディスプレイ用にベースに固定することにします。

まずスペーサー。フェルトで巻いてあります。

ロック用のボルトを接着したピン。そのピンをボディ内部で固定するスペーサー。

こんな感じで固定します。

メインボディのパーツ。

リアカウルはキルスイッチにピンヘッドの接着。

ブレーキランプはシルバー→クリアレッド

フロントパーツは2mmのピンで接着。リアはクラフトボンドで固定。パーツ重量があるのでクラフトボンドメインで使ってます。

リアスペーサーはスタンドがあって5mmの高さ。フロントは4mmにしてます。

吸気口は側面はフラット。上面はグロス。これも実車写真から見ました。細かい写真が欲しいですね・・・・。

各ピンも追加。

Dリング付きのピン。写真から自作しました。

メインボディの下部。ピンがたくさん・・・・。

今回はベースも制作。アカシアの修正材を使用しました。水性のブラックサフで塗装してます。塗って120番でヤスって（写真はここ）、３回塗ってます。

ベース下にフェルトを貼りました。

ベースに固定。

フロント側。M2.6ネジで固定してます。

ベースのスペーサーもフェルトを貼って傷防止に。

これで完成です。黒いベースもかっこいいです。あとはギャラリー撮影です。

フロントの組み立てに入ります。

使用するパーツ類。

他にピンやボルトを自作。ピンヘッドだけでなく・・・・

ブレーキディスクも制作しなおしました。右がキット、左が自作。明らかに放熱ホールが少なく斜めのラインも入ってなかったので・・・・

各パーツを塗装。実車の写真ではフロントフォークがブラックだったような・・・ここは模型映えで真鍮のまま使います。ブレンボのブレーキももう少しグレーな感じだったのですが・・・地味過ぎたのでブルーに振ってます。

フロントフォーク。稼働部はハセガワのフィニッシュシートで。

ここもピンを埋めます。

フロントキャップにステアリングショックの座。細かいピンを埋めます・・・。

ブレーキディスク。

ホイールに接着。光って見にくいですがボルトも別パーツで接着しています。

フェンダーにブレーキなども接着してます。ブレーキのコード用に金具を追加。他、全体にボルト等を埋めてます。

本体への接着用フレームに取り付けます・・・・が、説明書がわかりづらい・・・。ねじ止めに気づくまでだいぶ考えました・・・・

白いタンク・・・何のタンクでしょうか？指定通り接着してみました・・・これでいいのか？？？

左ハンドル。何かのスイッチはグレーで。フォークトップは・・・指定通り組んでみましたが・・・

右ハンドル。

ステリングダンパーの座。なにしろ実車資料がなさずぎてつらいです・・・雰囲気でいいのですかね・・・

このへんもカウルで全く見えないのですが・・ちょっとあっさりしすぎ。

あとは液晶パネルなどつければフロントは終わりです。カウルも完成できればと思います。

リア部分のつづきです。

ステップのステー部分などなどのピンを接着。

ブレーキホースも追加。

リアシャフトの調整金具なども追加。ナットと洋白線で作ってます。

右ステップ。ブレーキホースが微妙ですね・・・実際はどんなんでしょうか？・・・

ピンヘッドやネジ頭も数種類つかってます。

左のステップ。ギアペダルがないんですね・・・今更気がつきました。モーターだからいらんのですね。

ステップ部分の拡大。実車写真にあった取手？みたいなパーツ（赤矢印）。自作しました。ここのフレームの穴も実車と違っていますが・・・直しようがないのでこのまま。

リアの完成です。

リアフェンダーもよく見るとカーボン柄が見えて・・・いい雰囲気です。

次回からフロント部分へいきます。なかなか一筋縄にいかない感じ・・・・

3Dプリンターキットはレジンキットの特性を持った部分とプリンターならではの部分があります。今までのレジンキットと同様、薄く細い部分はもちろん脆く、厚みのしっかりした部分はそれなりに「重さ」があります。この辺のバランスを設計時に考えないと破損の危機が・・・・

このキットのネックになりそうな部分はその重量・・・・

これは大きめのパーツ。特に白で塗られたメインボディ。中は空洞になっていますが、正直に言ってもう少し板は薄くてもよかったでしょう。この重さを前後輪だけで持たせるには難しい感じです。長期間の展示にどこまで耐えられるか少々不安。

フロントカウルとリアカウルも合わせて研ぎ出しまで終わりました。デカールは薄かったのでそこまで苦労はありませんでした。

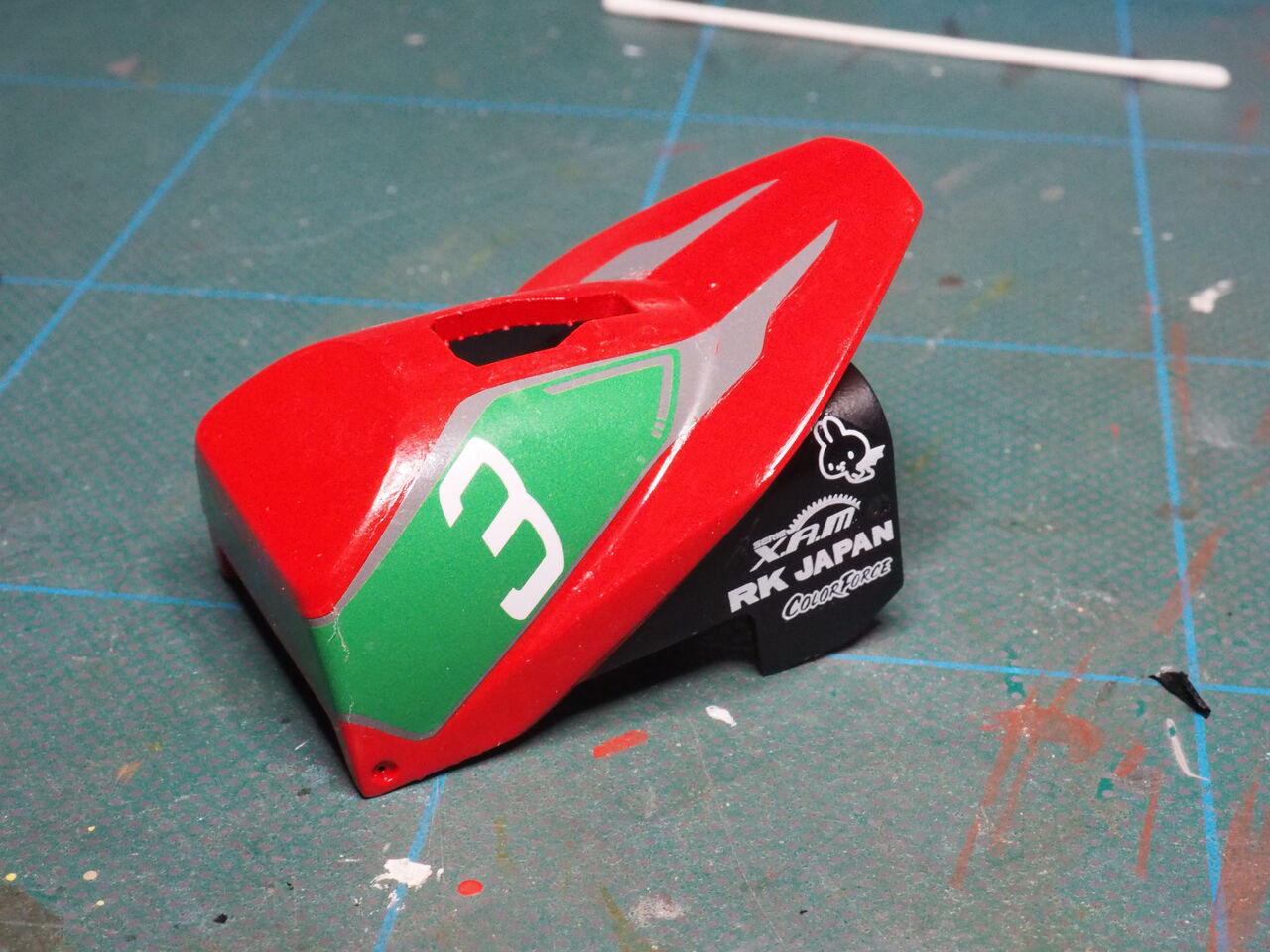

フロントカウルはグリーンで中央部分を塗った後マスキング。ゼッケンを塗ります。

仕上げ→ピンクサフ→レッド→クリアー→マスクして白サフ→グリーン→クリアー→軽く磨いて→マスキング→ゼッケンの白→整えてクリアー。今はここです。マスキングをしてグレーを塗れば完成ですね。

リア周りのパーツ群。なかなか良い精密感のあるディテールです。

タイヤはいつもの通り荒い紙やすりでパーティングラインを消します。

荒れた表面をラッカーシンナーで綺麗にして・・・・

セミグロスブラックで色を整えます。ホイールはツヤツヤブラックにしてあります。

ボルトやピンなどを自作。結局、9種類ほど制作しました。キットにも一応ついてましたが・・・・実車写真と比べると不安だったので・・・・

ブレーキディスクは円盤部分に擦れたディテールが無かったのでジグを作って跡をつけます。120番のヤスリで擦ってあります。

リアブレーキ。ちゃんとブレンボです。自作ピンを３種類ほど追加。バンジョー金具はスタジオ27製です。

ブレーキ側。ディスク保持プレートを５本のピンで接着。

さらにディスクを５本のピンで固定。実は右サイドの実車写真がとぼしく「感性」で作ってます・・・

スプロケット側。これも自作したボルトヘッドで固定。

レーシングスタンドの金具。実車には根元にバンドが見えたのでアルミシールで再現。

スイングアームやフレームなどを組立。ネジなどは実車写真を見ながらつけてます。

リアフェンダーや他パーツもブラックだけでなく艶や濃度（濃いめのグレーだったり）変化をつけてます。

ネジ類も場所によって色の変化をつけています。まぁ微妙ですが・・・

メインボディにくっつけてみました。いいですね・・・・かっこいい

パーツのすり合わせに塗装しての細かい繰り返し・・・なかなか進みませんが、手がかかった分だけ仕上がりも期待できると・・・・信じてます・・・・

塗装が終わったパーツは一度クリアーで塗装。保護目的です。

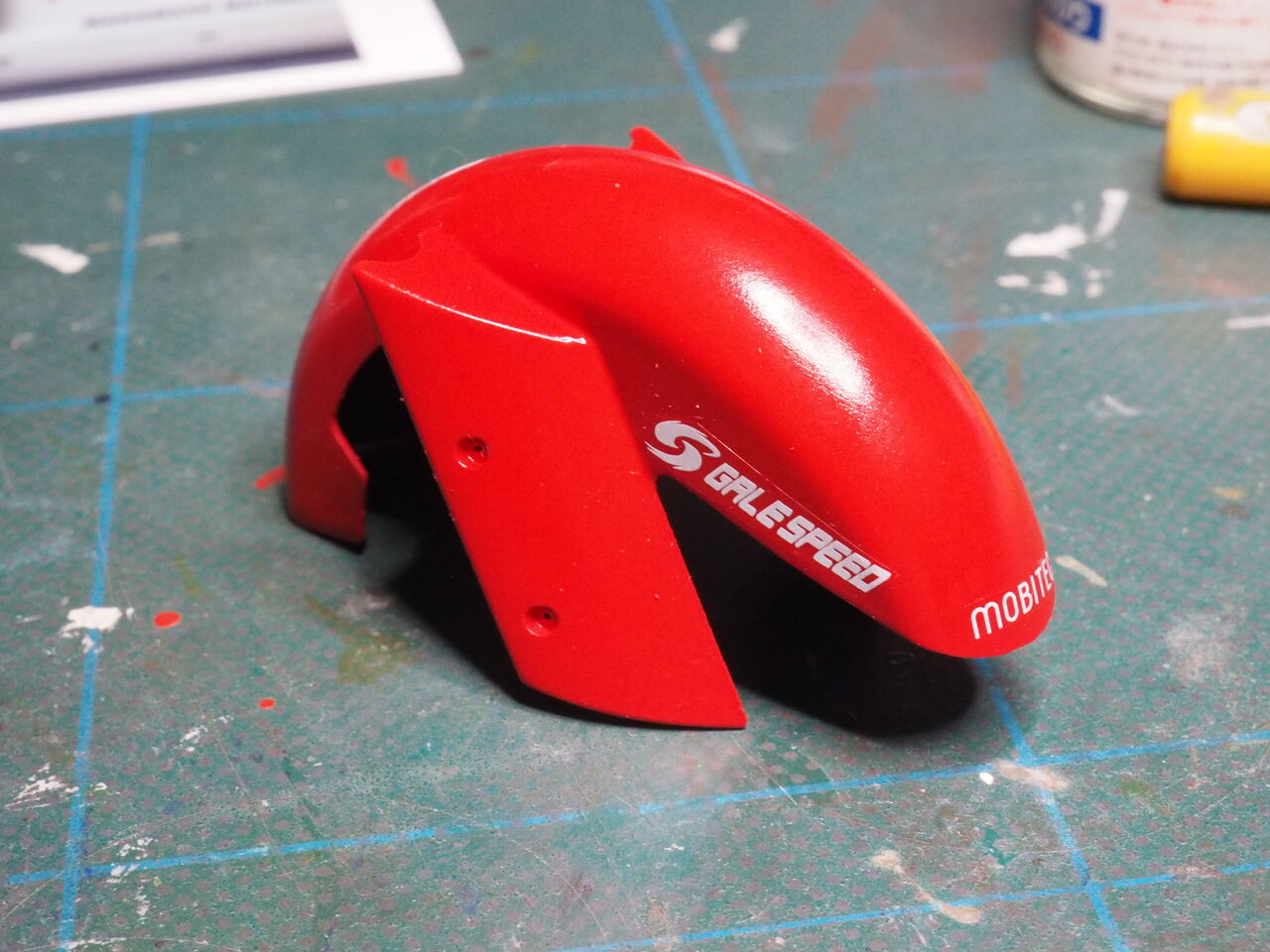

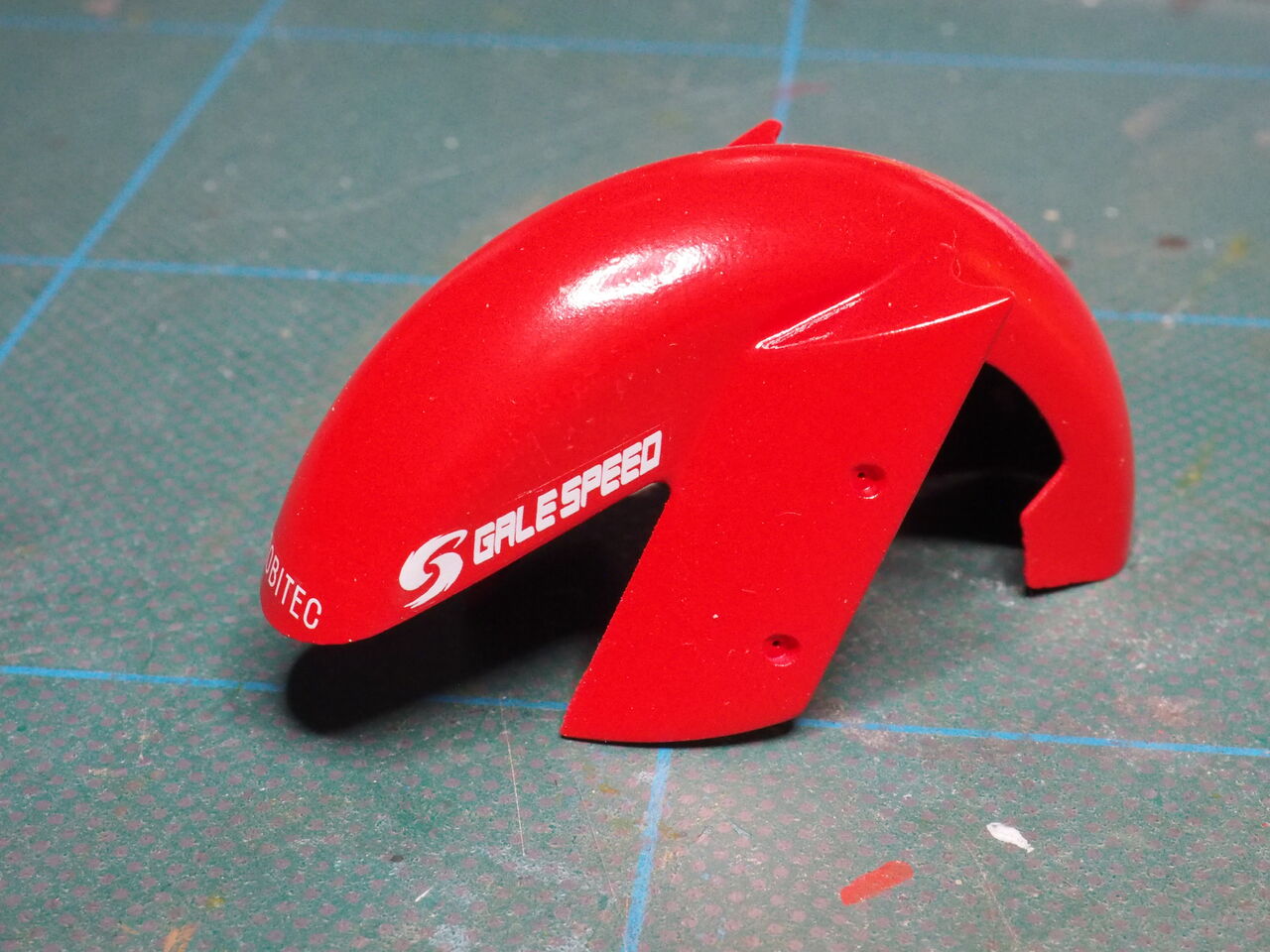

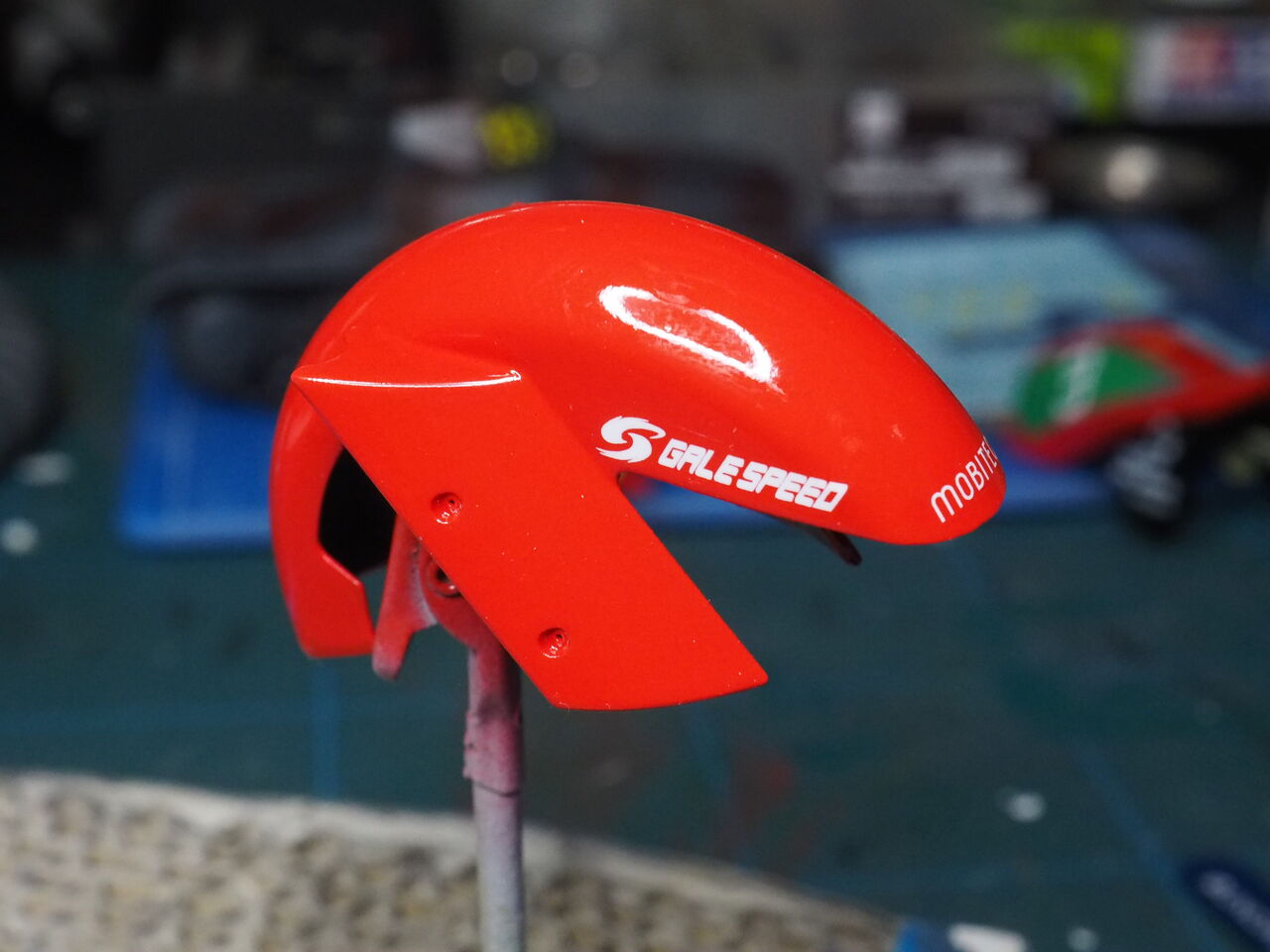

フェンダーです。デカールは３枚。白は透けますね・・・・薄い・・・

砂吹きしておきます。デカールが乾燥するまで3日ほど使ってます。

クリアーで仕上げます。

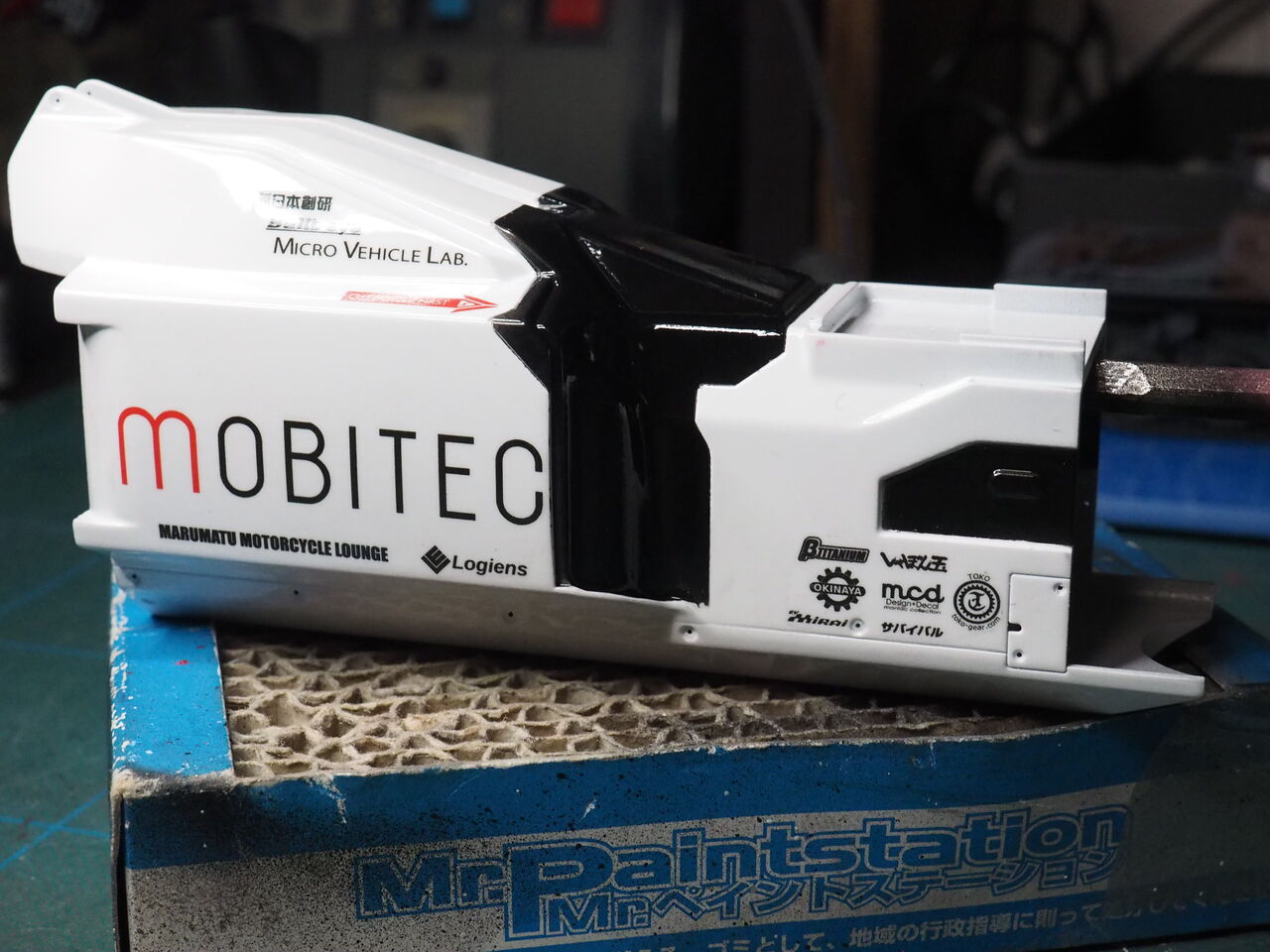

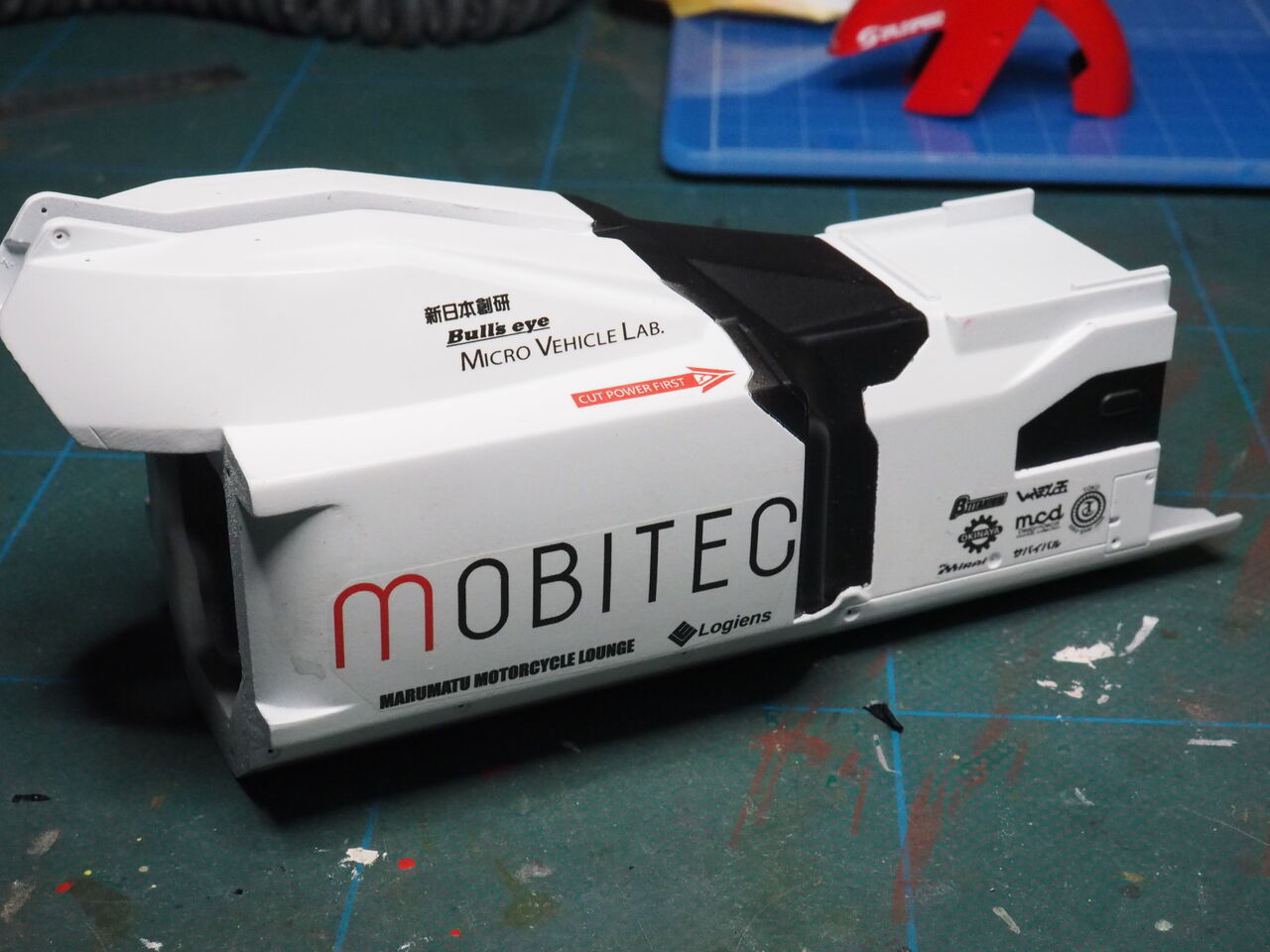

メインパーツ・・・本体？ですかね。デカールを貼って・・・・砂吹きへ。

クリアー拭いてます。まだ２回目。

リアカウル。デカールはほぼ一発勝負です。薄い・・・ともかく薄いです。正直作り直すか・・・とも思いました。曲面への追従が厳しいですね・・・・

デカールの後、砂吹きです。

クリアーを２回ほど吹いたところ。

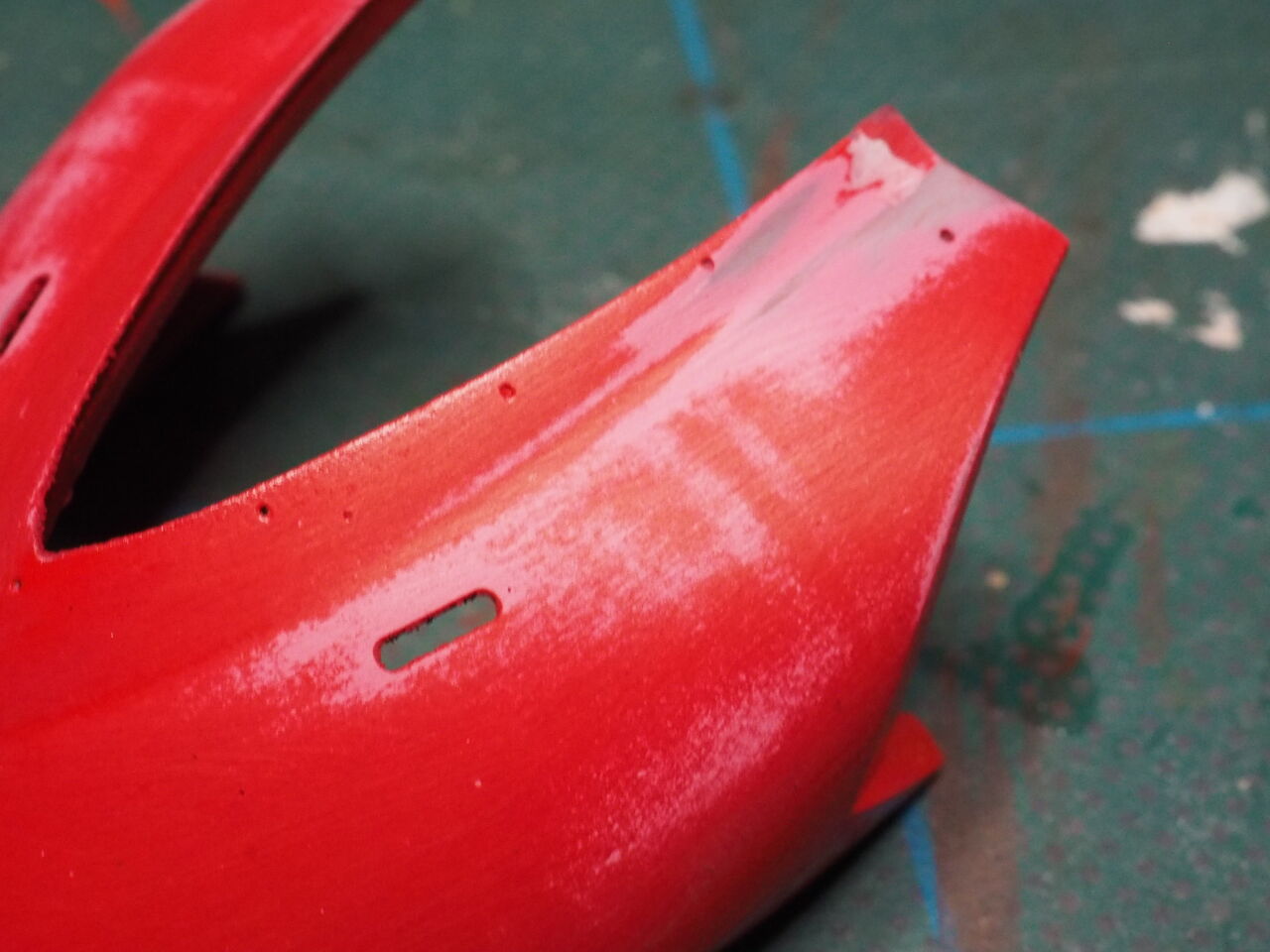

フロントカウル。レッドで塗装したのですがなんとなく歪んでいる面を見つけてしまい塗り直しです。デカールが・・・・無理でした。失敗しましたのでマスキングでなんとかしましょう。

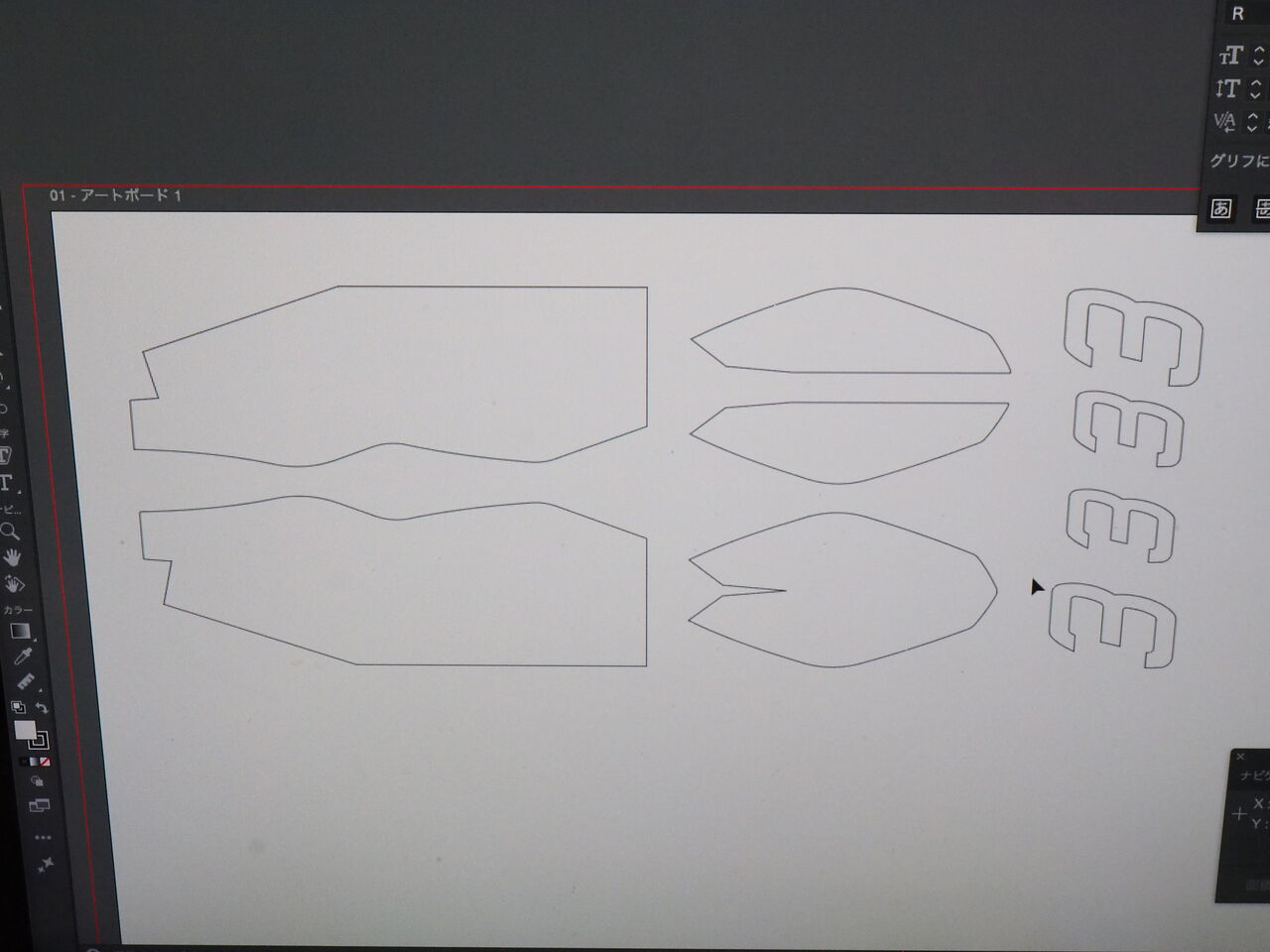

マスキング用のデータ。実車写真を見ながら制作。カッティングマシンで切り出しておきます。

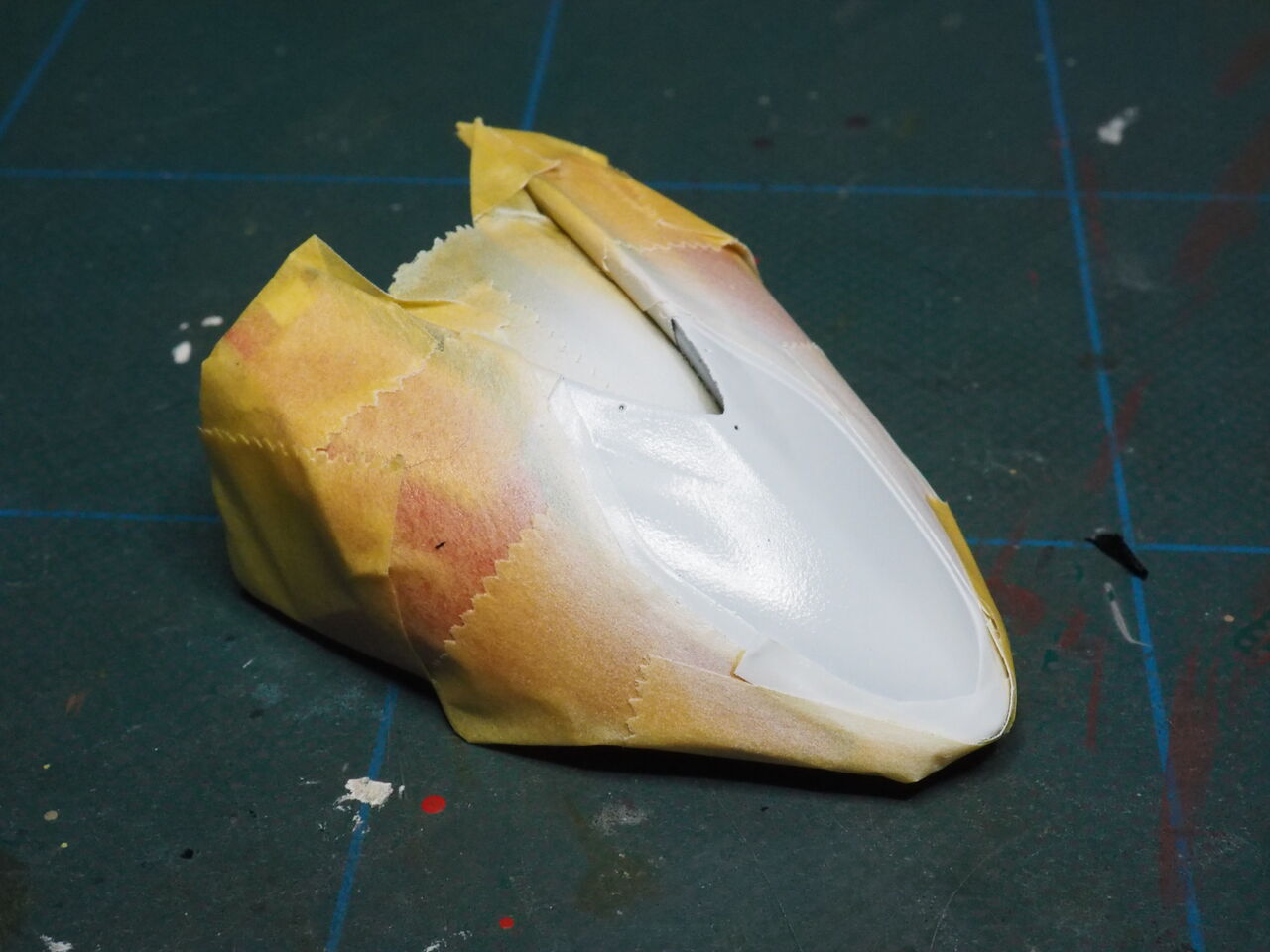

先にホワイト。

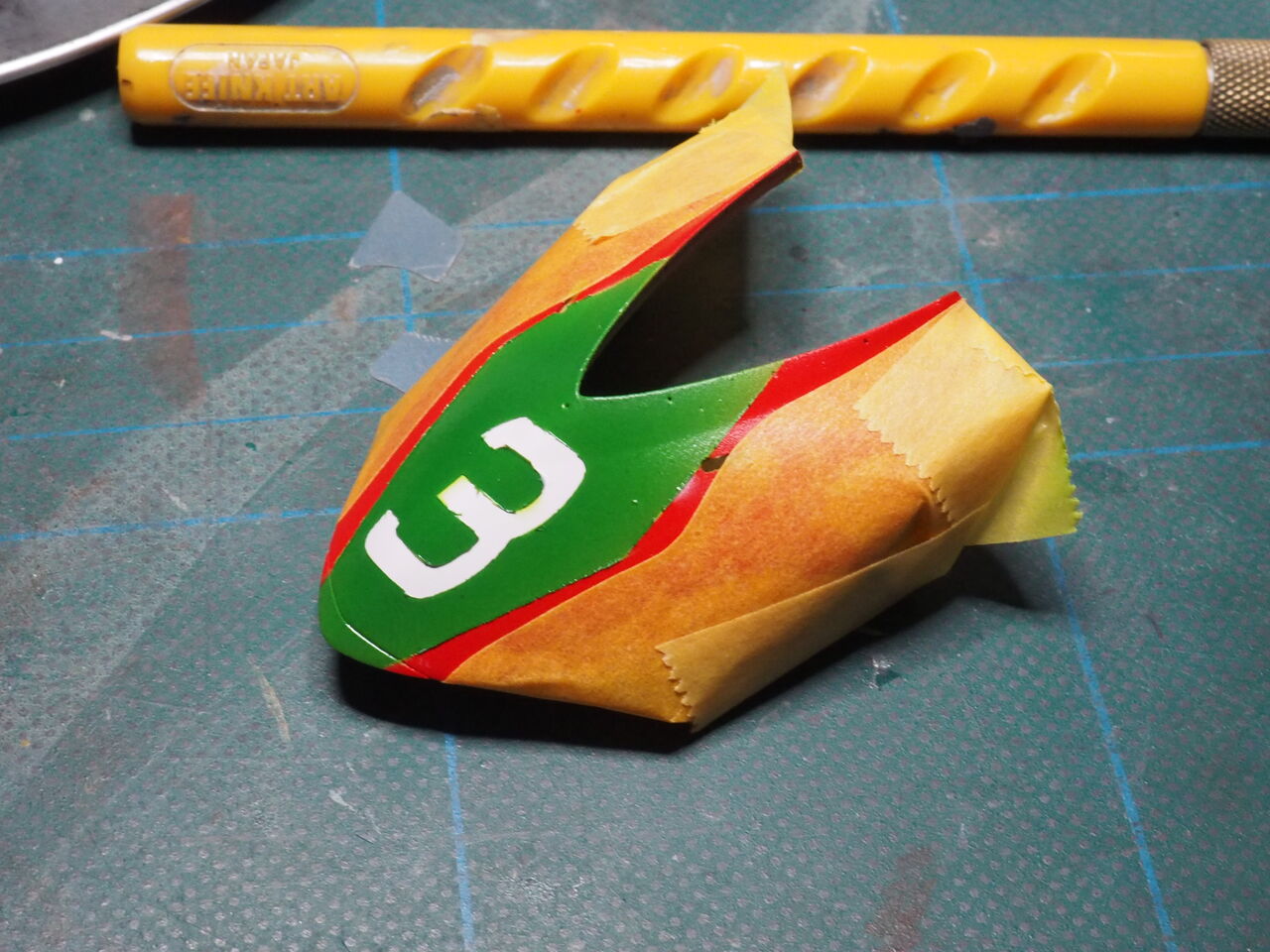

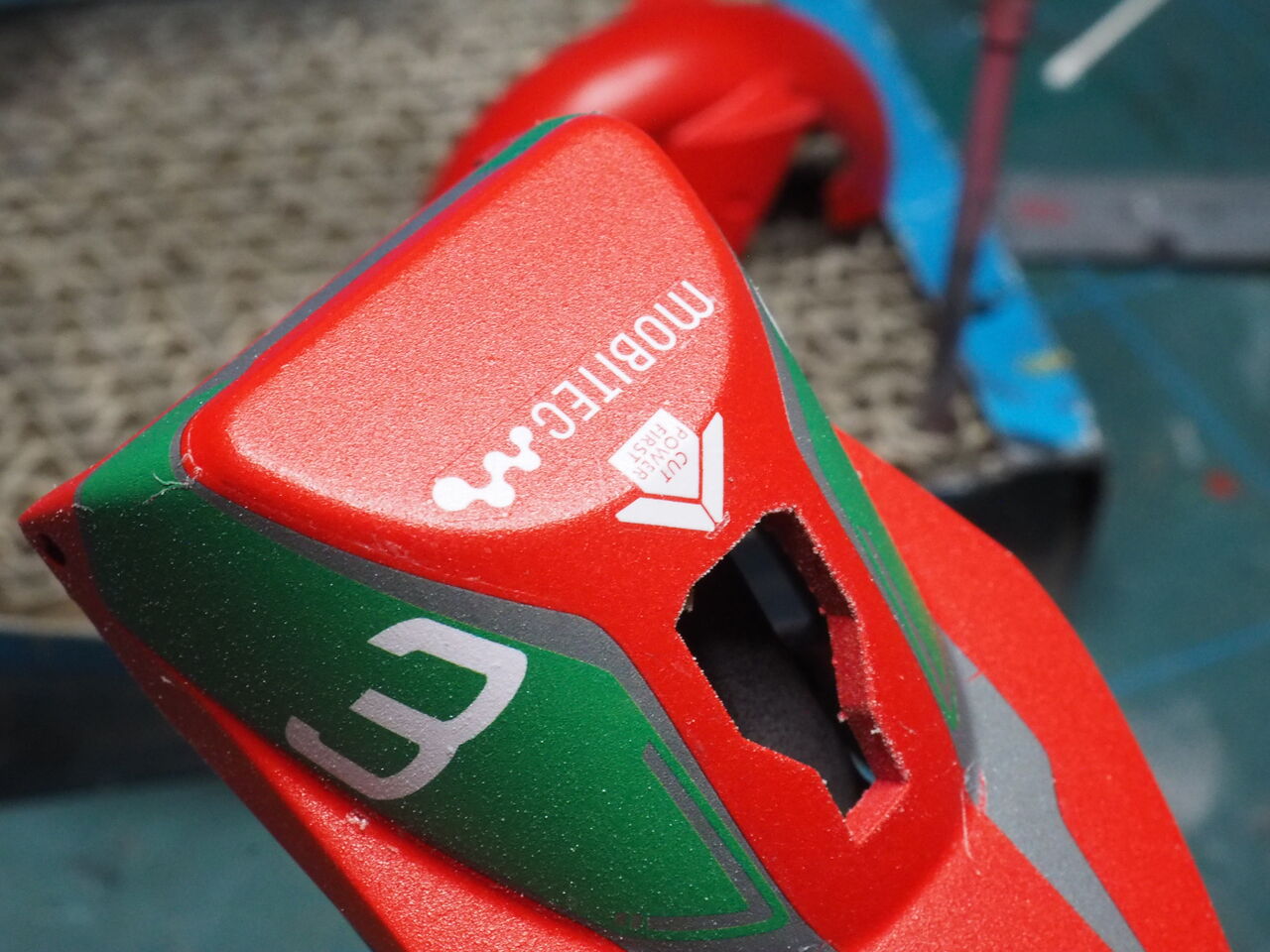

ナンバーをマスクしてグリーンを。生乾きで剥がしたばかりなのでナンバーの縁はガタガタですが乾いたら仕上げましょう。

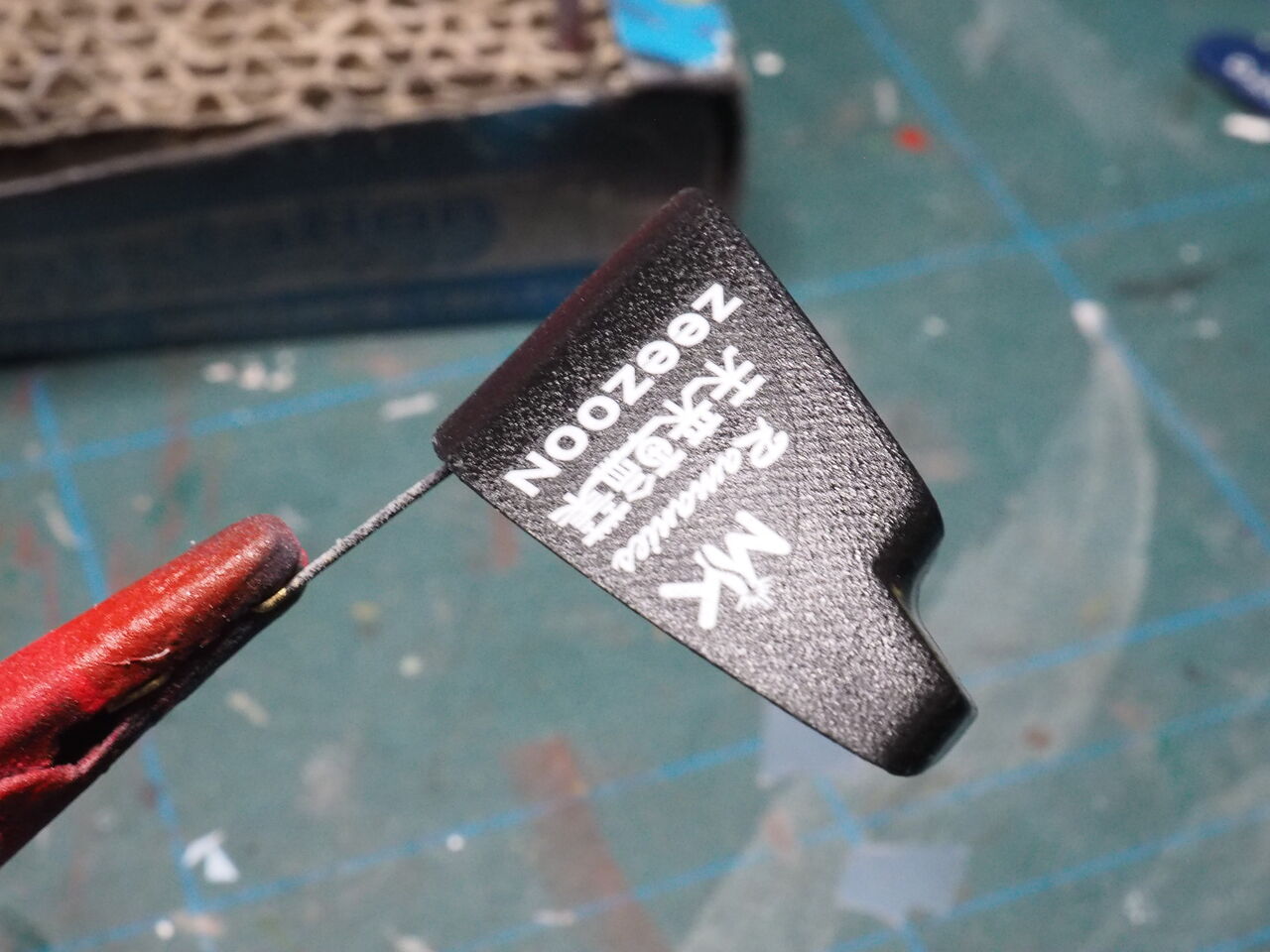

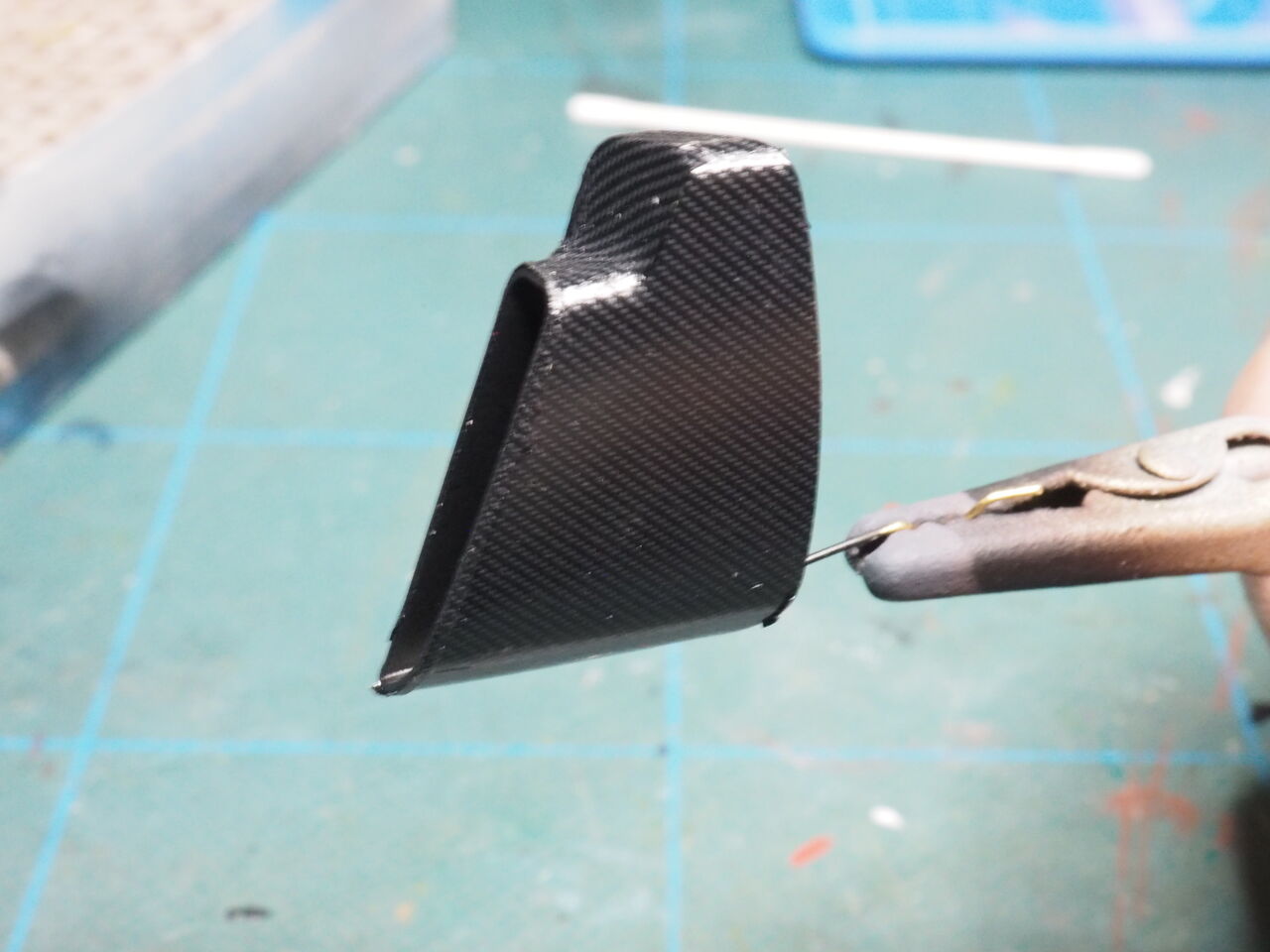

サイドダクトです。カーボン柄なのでタミヤ製で。

デカールを貼って砂吹きしておきます。

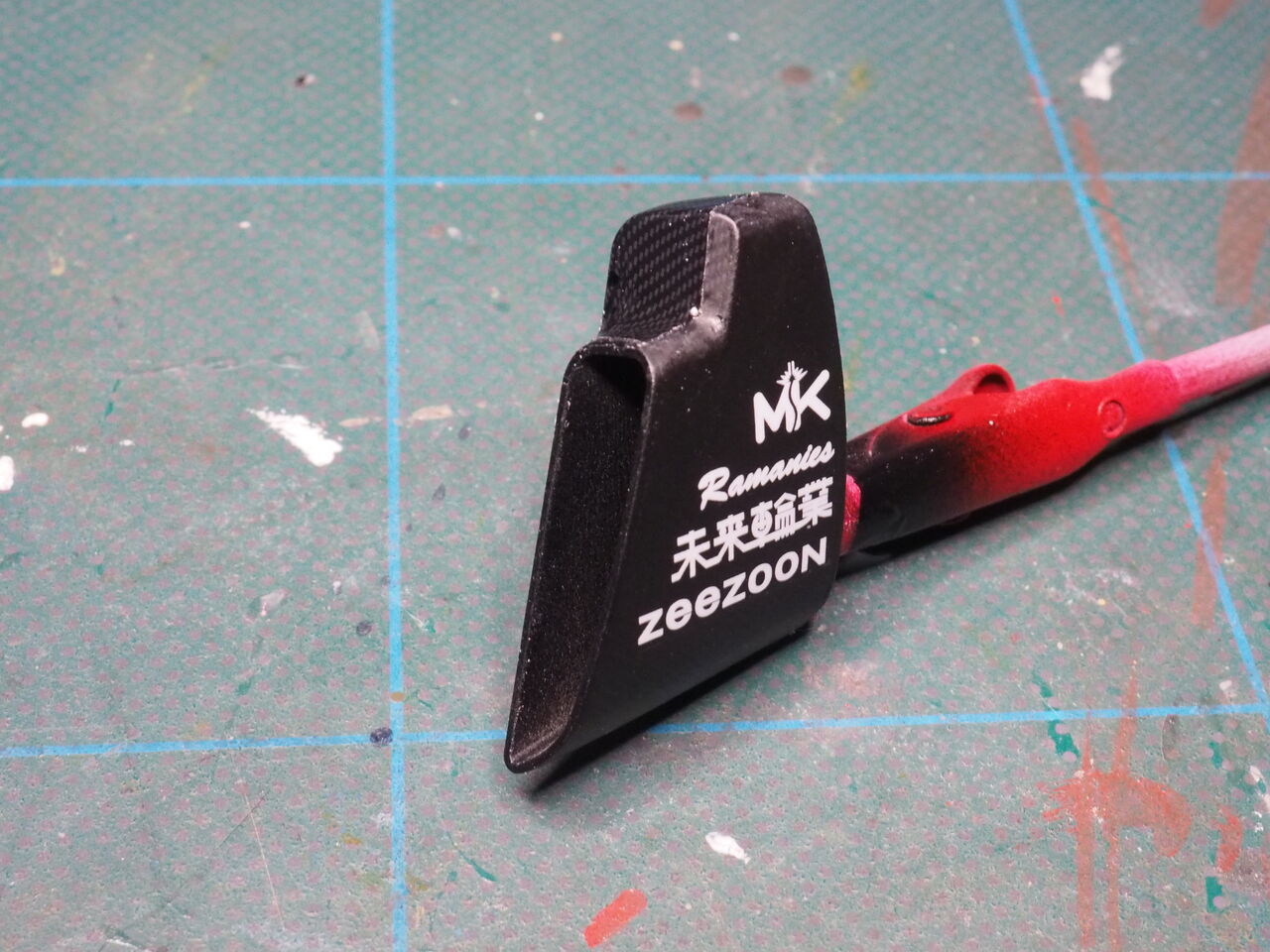

表側は艶消し。上面は艶あり。吸気口は別パーツっぽく濃いめのグレーで艶消しにしてます。

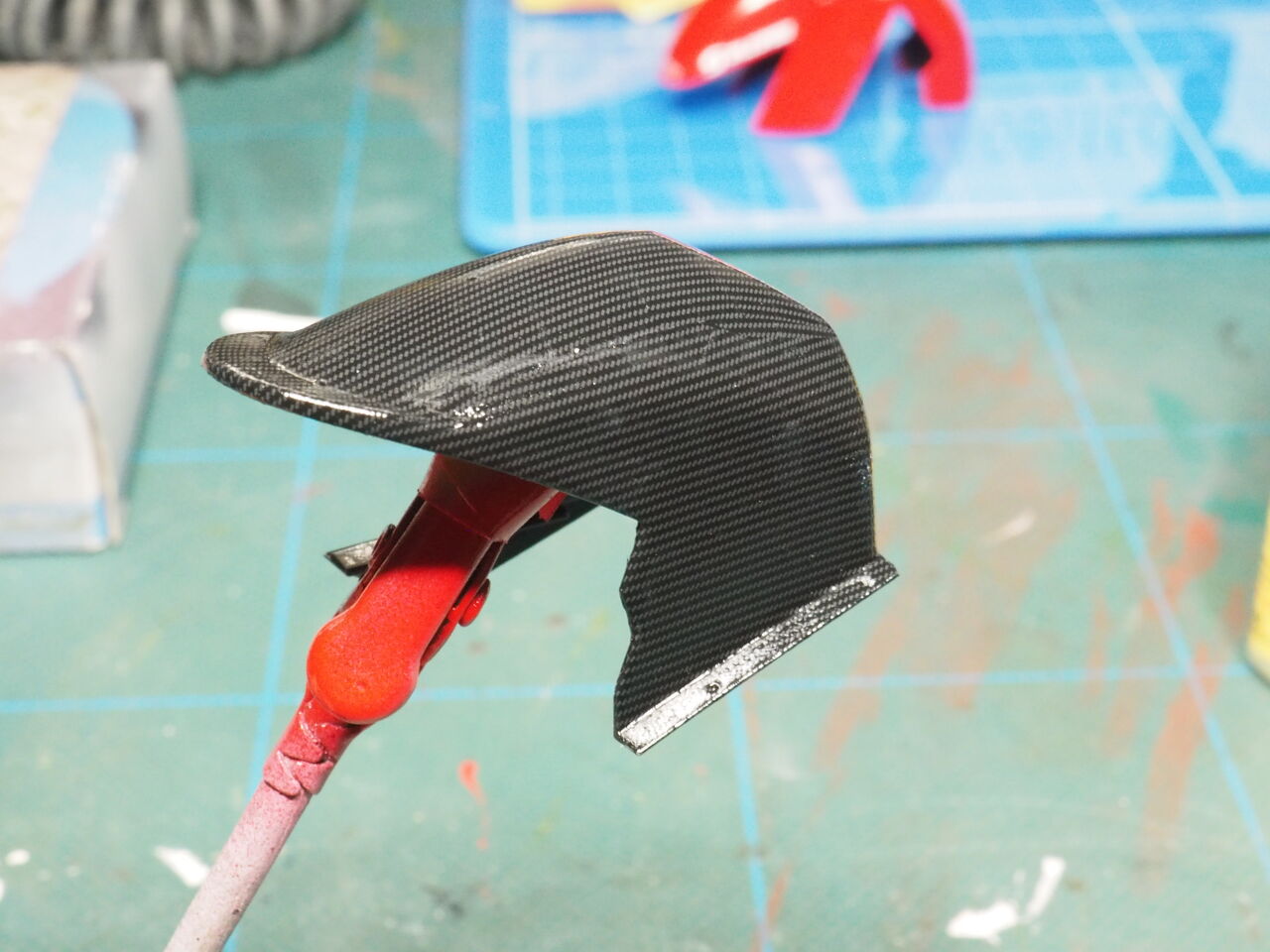

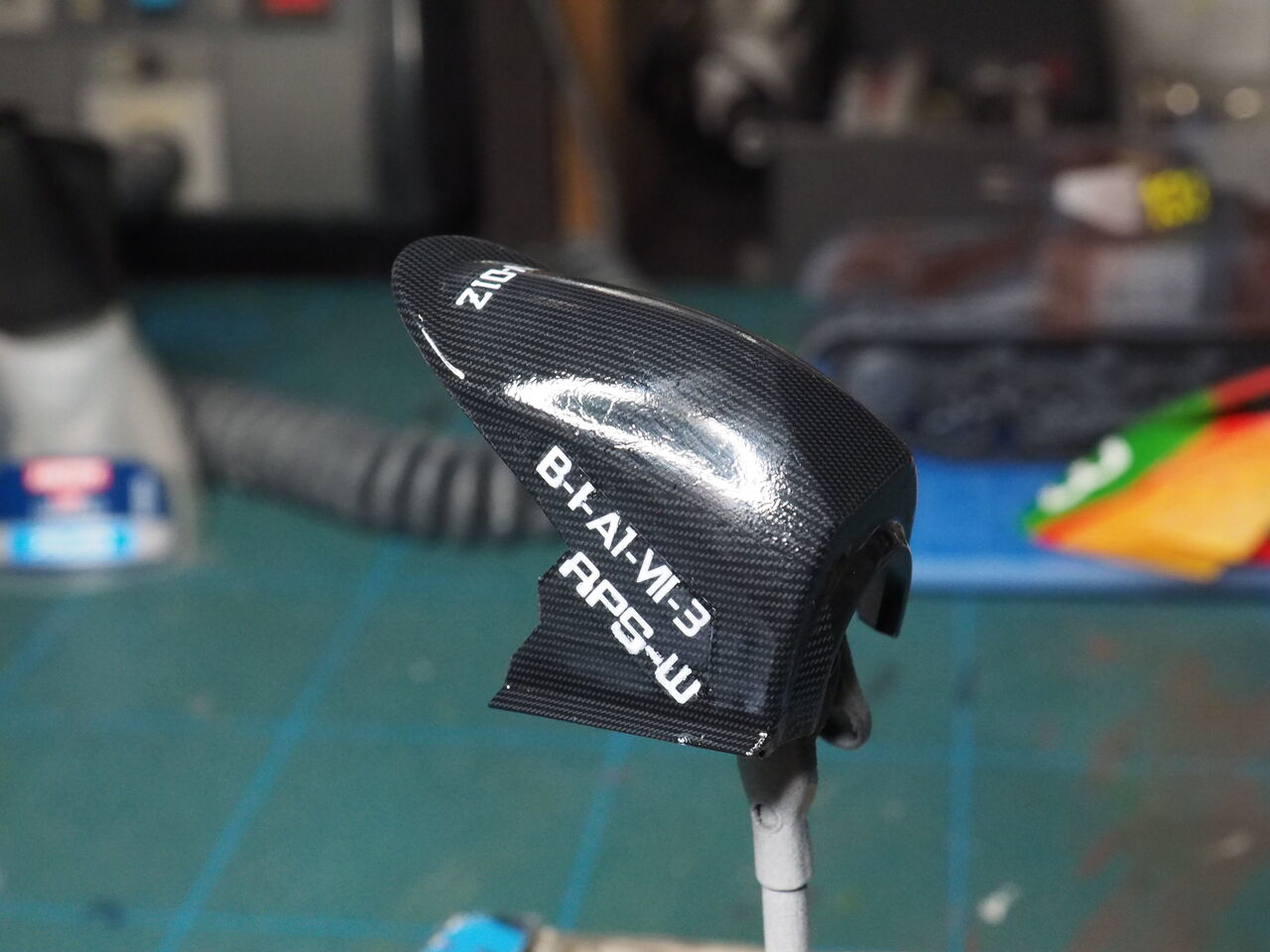

リアフェンダー。ここもカーボンです。流石に一発で貼れなかったのでサイドと上面でわけてます。

デカール→クリアー２回→フィルムヤスリ→クリアー。今はここです。クリアーをもう２回ほど吹いたら仕上げです。

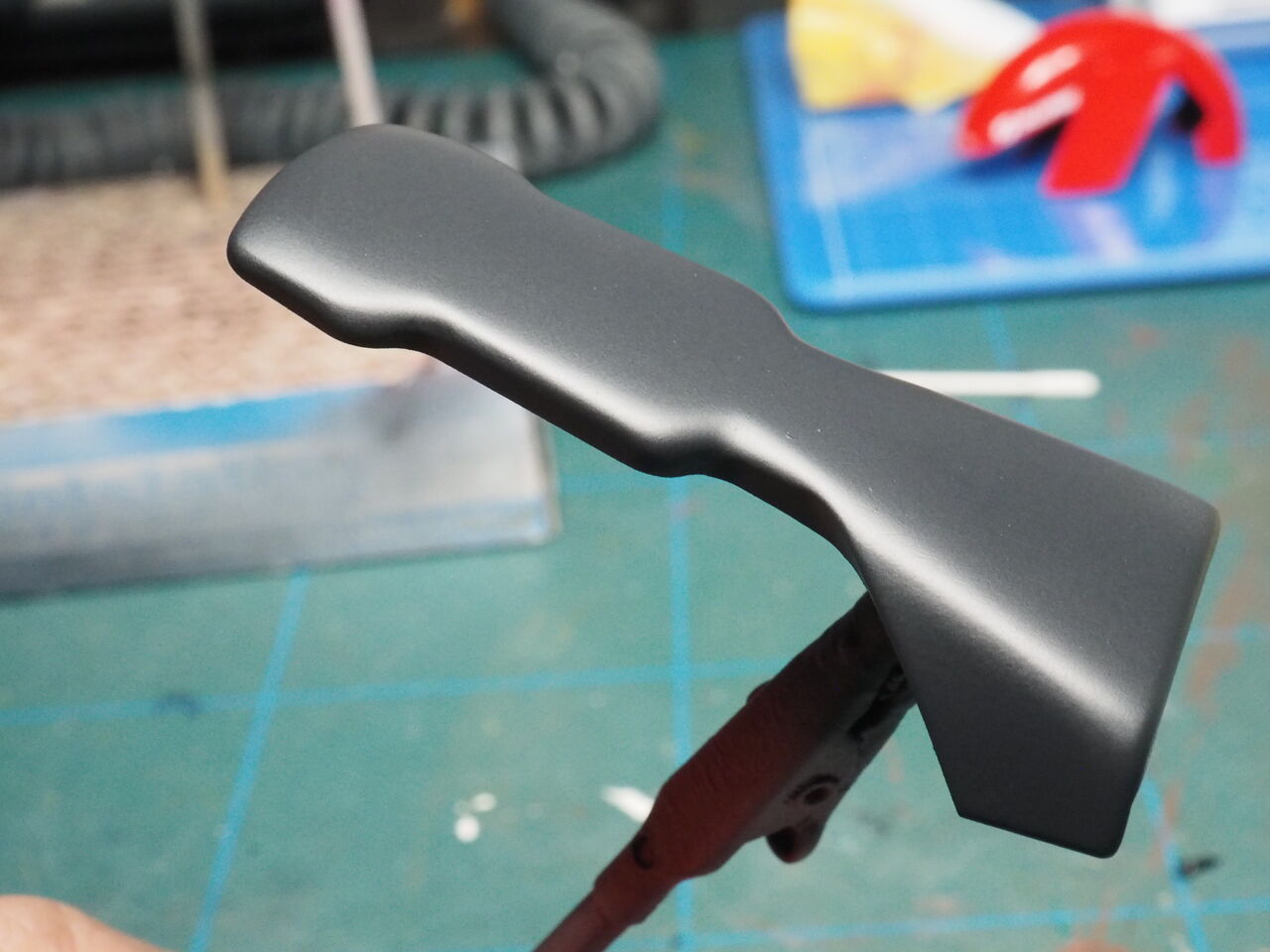

シート。ブラックで無く濃いめのグレー。半艶・・・より艶は出しました。

資料がすくなくて仕方ありませんが、なるべく実車っぽく頑張りましょう。

だいぶ更新が遅れました。ちょっと体調を崩していました・・・・年はとりたく無いですね。

メインのボディは白が基調です。大きめの面と直線が崩れないようにヤスリがけしてます。その後、サフ→1000番→サフ→EXホワイト→2000番のフィルムヤスリ→EXホワイト→クリアー。最後のクリアーはデカール貼りの保護用です。この後、マスキングでブラックを塗装。

写真右側の４パーツはブラック指定のパーツ。セミグロスブラック塗ってあります。下がわのリアフェンダーはカーボンデカールを張り込む予定。

赤いパーツ。面を600番まで仕上げた後、ピンクサフで塗ったところ。

赤セットの３番、70年代F1カラーを使用します。華やかなソリッドカラーで日の丸っぽい赤になるので・・・・

少し柚子肌になってしましました。しっかり乾燥後フィルムヤスリ→クリアー→デカールと進みます。

サポート跡を整えてサフをかけた大きめパーツ類。

ホイールは艶ありブラック。

吸気口？でしょうかね？？？。これもカーボンなのですが実車写真を見るとカーボン柄は一部っぽいのですよね・・・。ちょっと確認します。

フレーム上部。これもブラック。多分艶ありでいいように思います・・・。何せ実車の写真が少なくて苦労してます・・・・。

この辺りのパーツも下塗りでブラックを塗っておきます。

しっかり乾燥させたら塗り分けしていきます。

3Dプリンターの出力品は積層跡が残ります。少なくとも「積層跡が無いじゃん！！」なんて物は某大メーカーの超高級プリンターだけでした。

一番大きなパーツからです。これが手を入れてない側面。しっかり積層跡があります。

パーツ上面には出力時におきる段差があります。再現性のあるものではなく次の段面との抵抗の差（フィルムから剥がれる時の抵抗だったり接触面が極端に減った時など・・・）でできる時があります。

車体前とのパーツのすり合わせもここでします。

パーツの接着面にサポートが付いていたので平面になっていません。マジックでざっと塗って・・

平面を作ります。

何度も嵌合を確認しながら整えます。出来上がったときにここの接着面は目立つので・・・

400番→600番→サフ→600番→サフとここまで終了。あと・・・・

フロントカウルも。こいつが手間取りました。

このパーツ、元々サポートが取ってあったのですが・・・もげてました。もう少し位置か丁寧に切断してほしかった・・・。そっと瞬間接着剤パテを盛って整え、盛って整え盛って整え・・・

まぁ、いいでしょうか・・・。

大きめのパーツは終わり。次回は小型パーツの形状を整え大きなパーツのピン打ちなどを始めます。

制作していて思うのですがガレージキットっぽいですよね。あと人によってサポートの位置や太さや付け方が変わるので正直・・・作りにくい部分もありますね。私などはパーツが欠けるくらいなら残す方にします。

ロムさんとお話ししていて・・・んじゃ今度はこれでいきましょうと意気投合しました。

これが来ました。意外に地味？派手？。しかもでかいですね。

みなさんご存知でしょうか？。電動バイクで300kmオーバーの記録を打ち出したそうで・・・

https://www.mobitec.co.jp/mobitecplus/459/

私も初めて知りました・・・。で、このバイクをDETTeさん（デテ？でいいのでしょうかね？？）が3Dプリンターキットで発売されました。

完成品の写真です。サイトの写真はEV01A、いわゆる初号機。キットはそこからB→Zときた３号機ですね。だいぶ流線型になりましたね。

中身。なんかレジンっぽいですね。

メインボディ。けっこうな重さです。ほぼ無垢です。モナカにすれば軽量化もできそうですね。

サイド。光の当て方でこうなります。3dプリンターキットは必ずこうなってます。パーツを一個づつ面を整えないといけません。

下面。サポート跡です。おもったより仕上げしやすそうでよかったです。

次の袋。しっかりした出力物です。

ちっさいのが一個はいってました。無くしそう・・・別に入れて欲しい。

パーツのサポートカットしてたら・・・・なんかパーツが無くなってる？？？

ここ。パーツチェックしてたら007のキャップみたいなエマージェンシー02ってパーツがありませんでした・・・マジか・・・

次の袋。ホイールにフレームの一部、ハンドルなどなど。

筋がのこってます。3Dプリンターあるあるです。

ハンドルパーツ。かなりのパーツを一体化してます。しかもサポートが多すぎ。元の形がわからないほどの所も。この辺りは仕上げが大変そう・・・・

最後のパーツ袋。

チェーンみたいなパーツだとはっきりしますが、思ったよりシャープじゃないですね。なぜでしょうね？

スプロケット・・・縦置きです。これが意外に仕上げが面倒なんですよね・・・・

ブレンボブレーキ。こいつは良い仕事をしてますねって感じです。

スタンド。うーん・・・・ちょっと弱そうです。重さを考えると・・・金属にしたいですが、作った様子で・・・

これがパーツリストになかったパーツ。ホースコネクターっぽいです。おまけ？

で、最後の出力パーツはピンの頭類。スライスして使うのでしょう。

説明書。

ペラ２枚です。

完成写真。しかもサンプル？

なんとチェーンは別物を使用。シャフトもボルトも・・・・。デカールも市販品ってどうしましょうね・・・・

正規のオプションでこいつが発売されてました。

削り出しだそうです。すごいな・・・

ただ・・・引き目を良く見ると・・・ちょっと荒いですね。真鍮だともう少し綺麗にでます。金額を考えるともう少し頑張って欲しいように思ってしまいます。

3Dプリンターキットはいろいろ作りますが、「自作」に近いです。ガレージキットよりは精度が良いのですが強度の足りなかったりと気を使うところが多いです。作るのが楽しみです。
