さて、今回は010と改造をします。

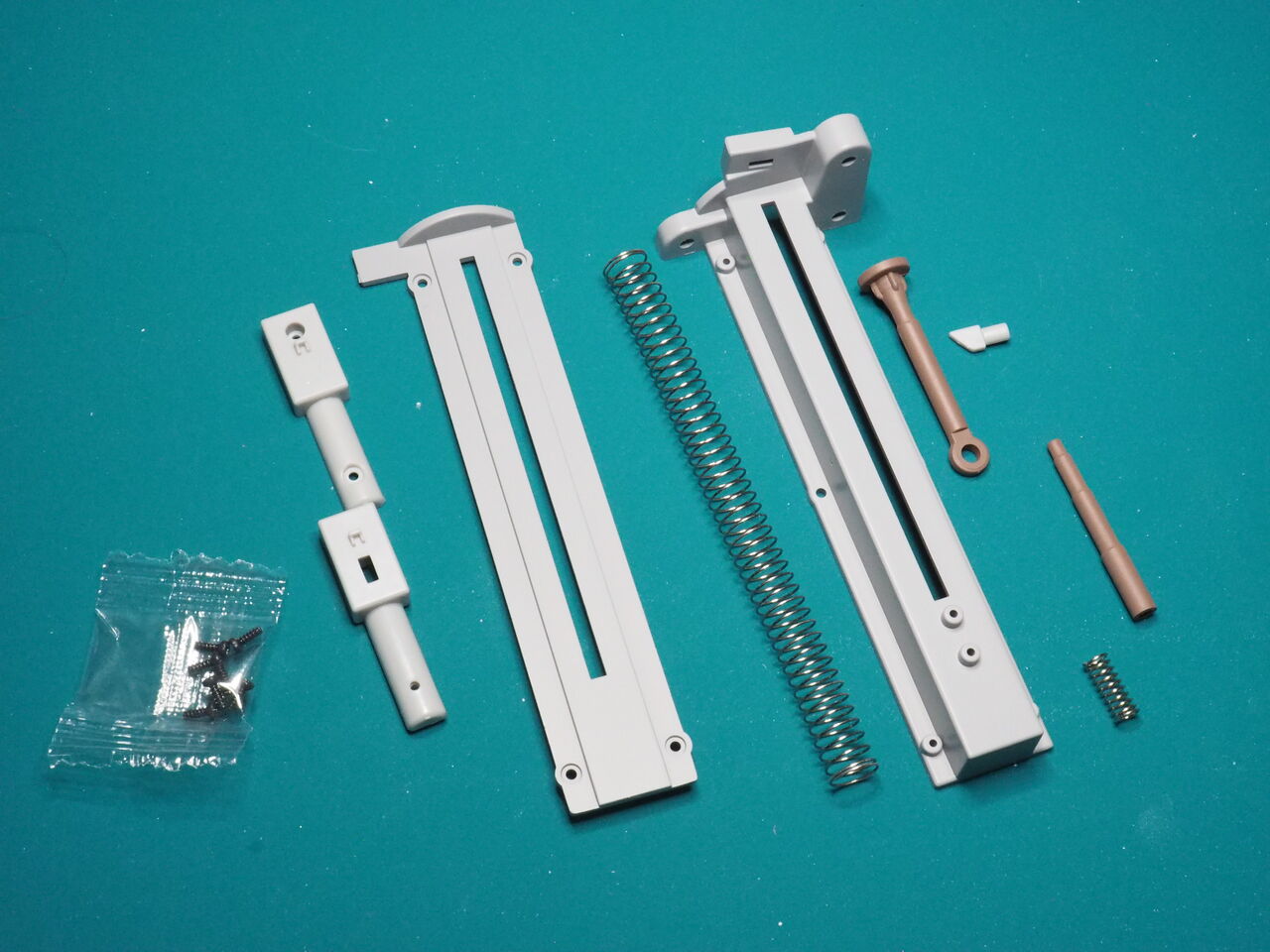

これが010のパーツ。白旗掲揚装置です。もちろん実車にはありません。アニメ仕様ですね。

スプリングで旗が飛び出す仕組みです。

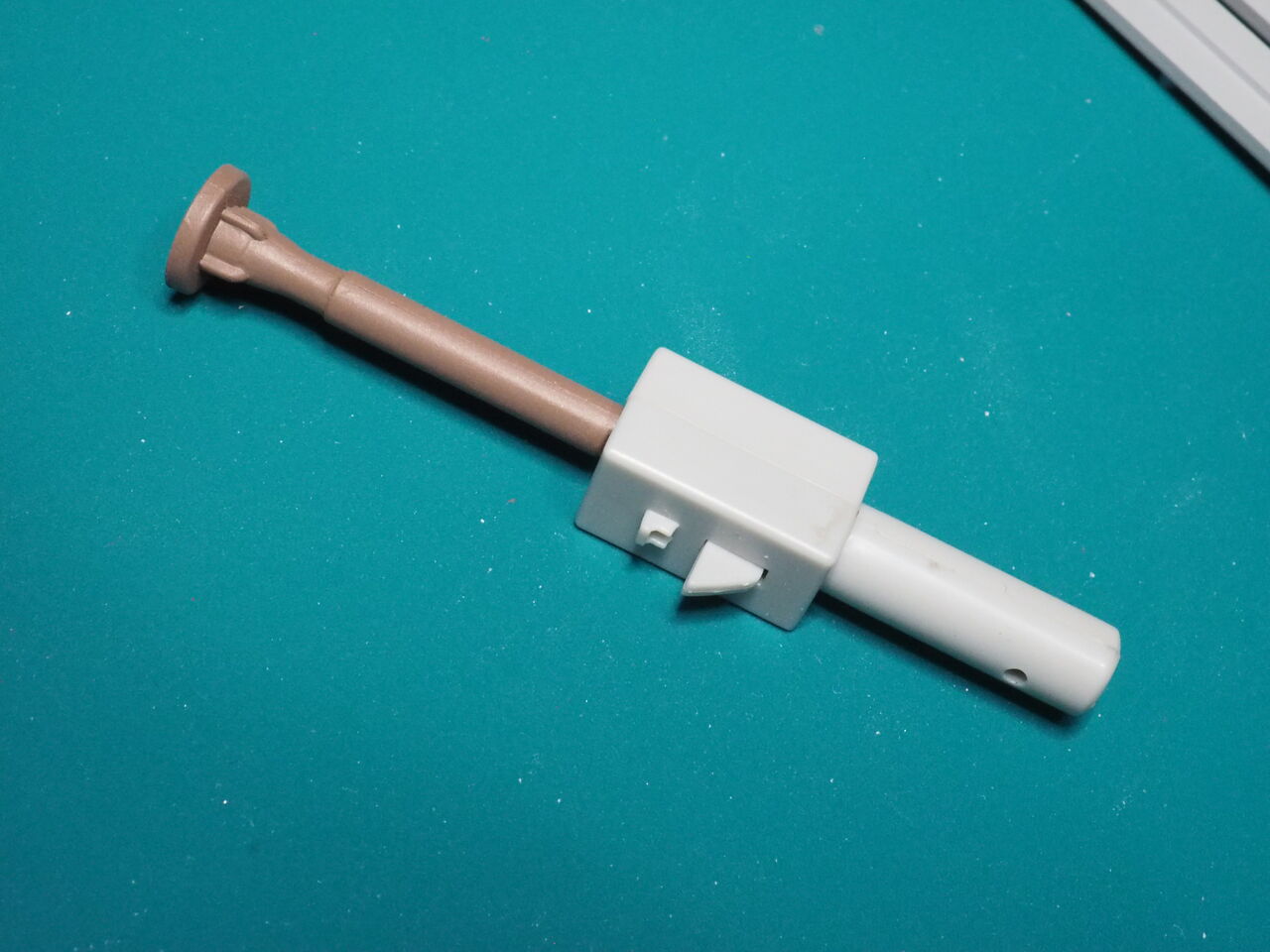

出てくる旗の竿部分。パーティングラインをけします。

アニメだと竿は竹製な感じ・・・それっぽい色にしておきます。そのあたりは週間ものなので先々に手を入れるかもしれません。

011も掲揚装置ので続けましょう。

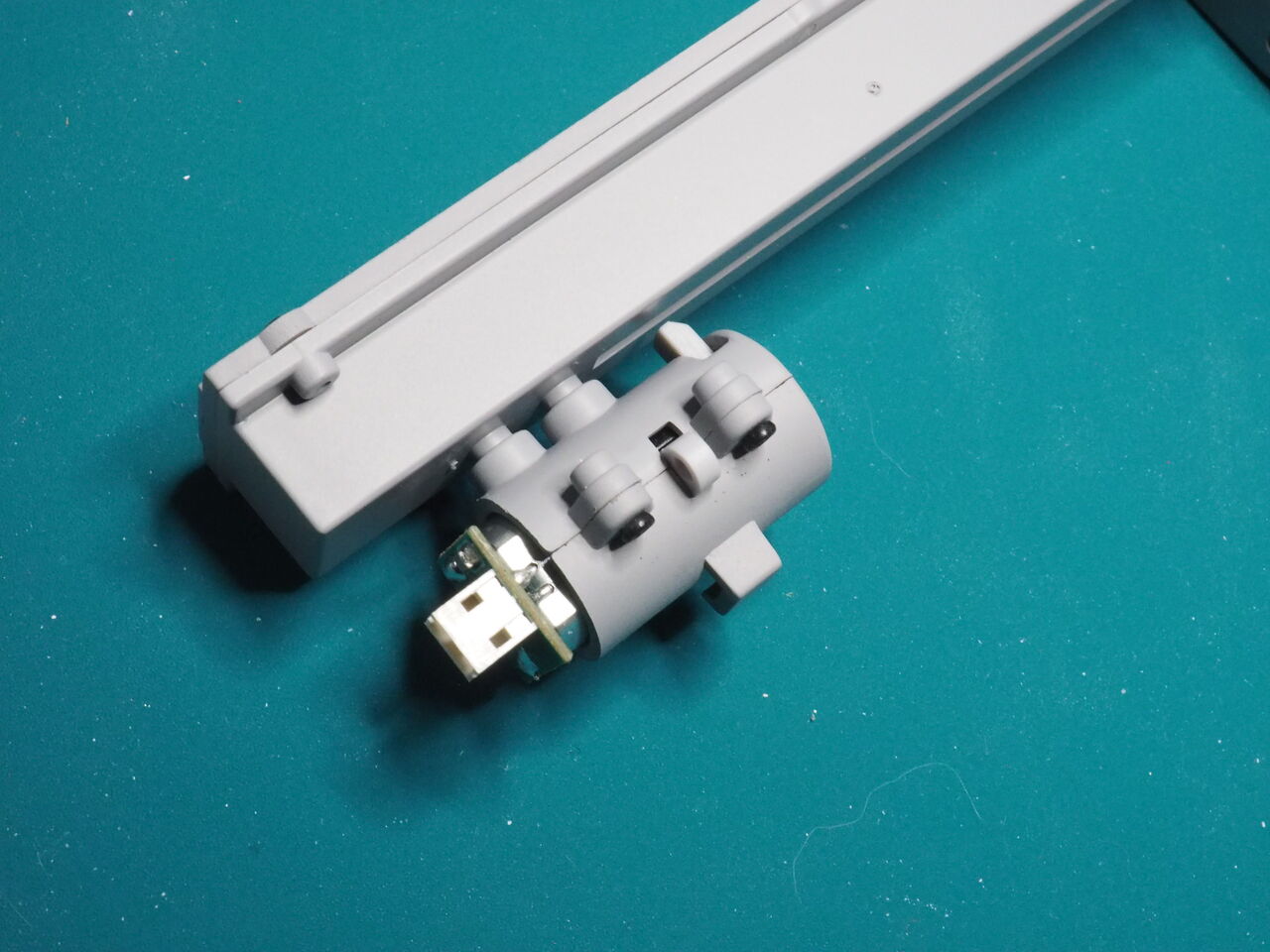

小さなモーターを組み付けます。

ヒンジを接着。

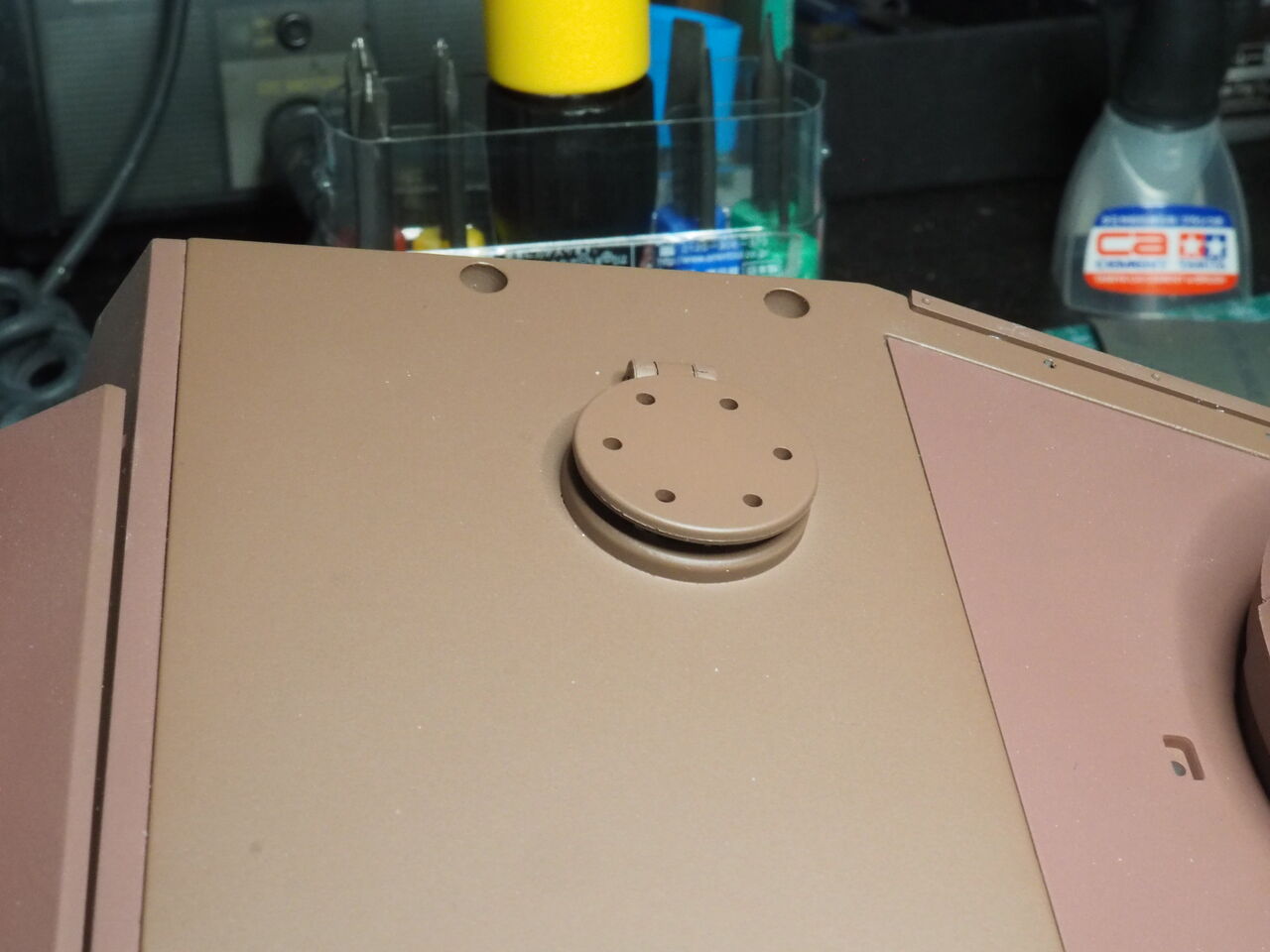

砲塔に設置。エアダクトが掲揚装置になります。ここはヒンジなど無いのですが無いと白旗が出てこないので仕方ありません・・・

さて、改造ですが・・久しぶりにガルパンを見ながら思ったのですが最終書での内部書き込みが思いの外多い・・・しかもほぼ全話通じてキューポラのシャッターが開いているんですよね・・・。

そこで・・

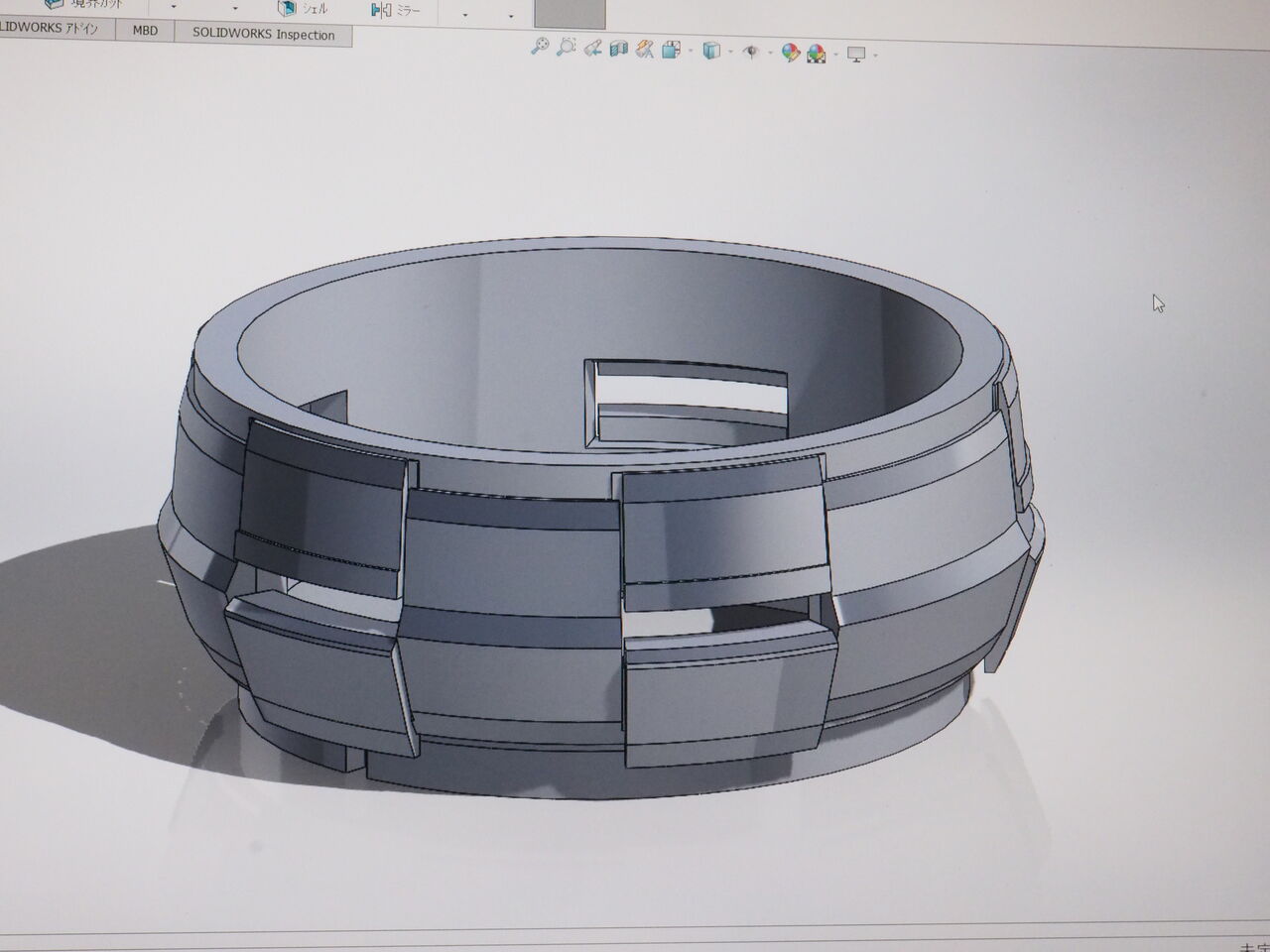

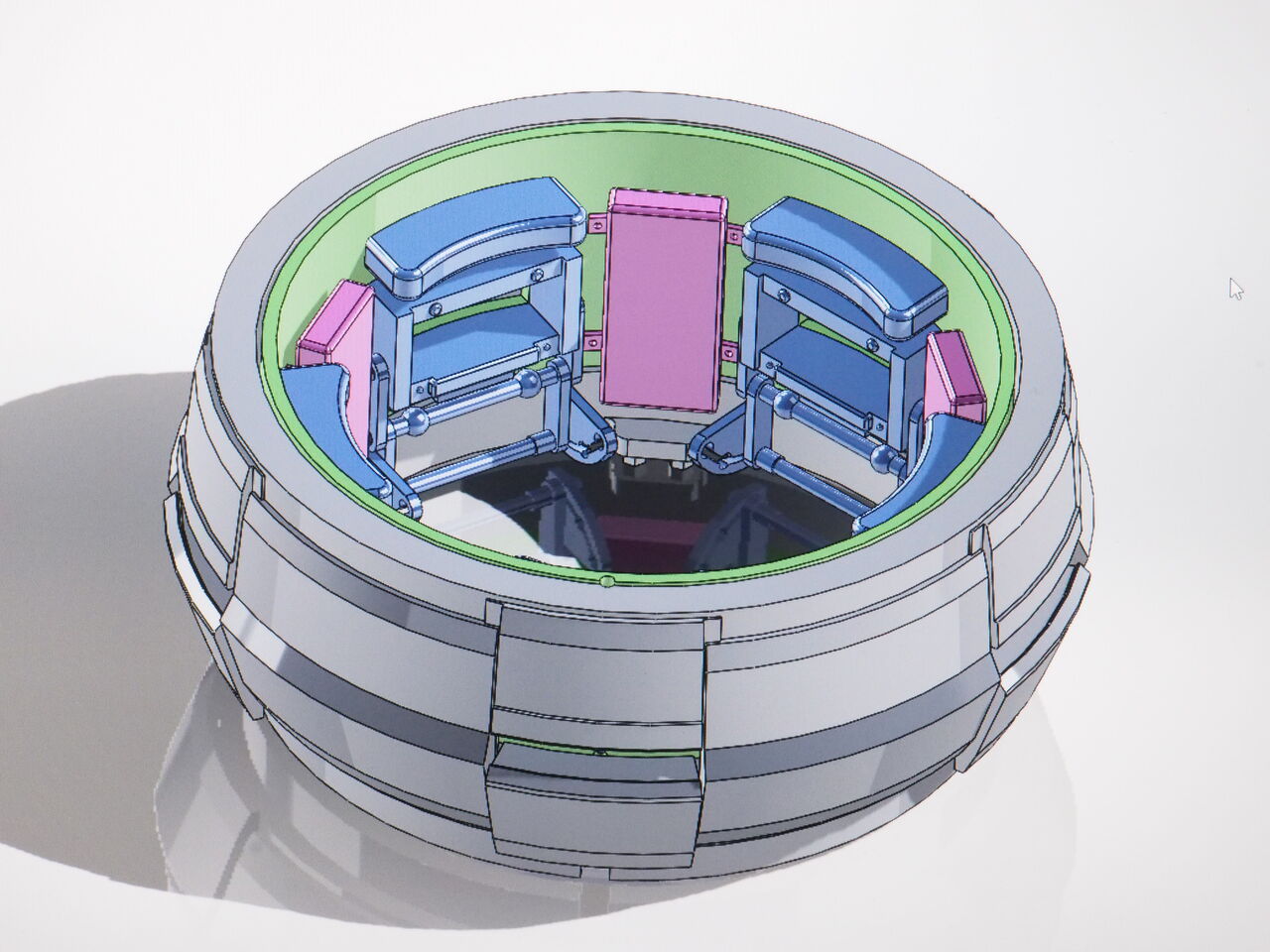

CADで「シャッターが開いているキューポラ」を制作しました。それと・・・・

中もご覧のように最終章をみながらグレードアップしました。

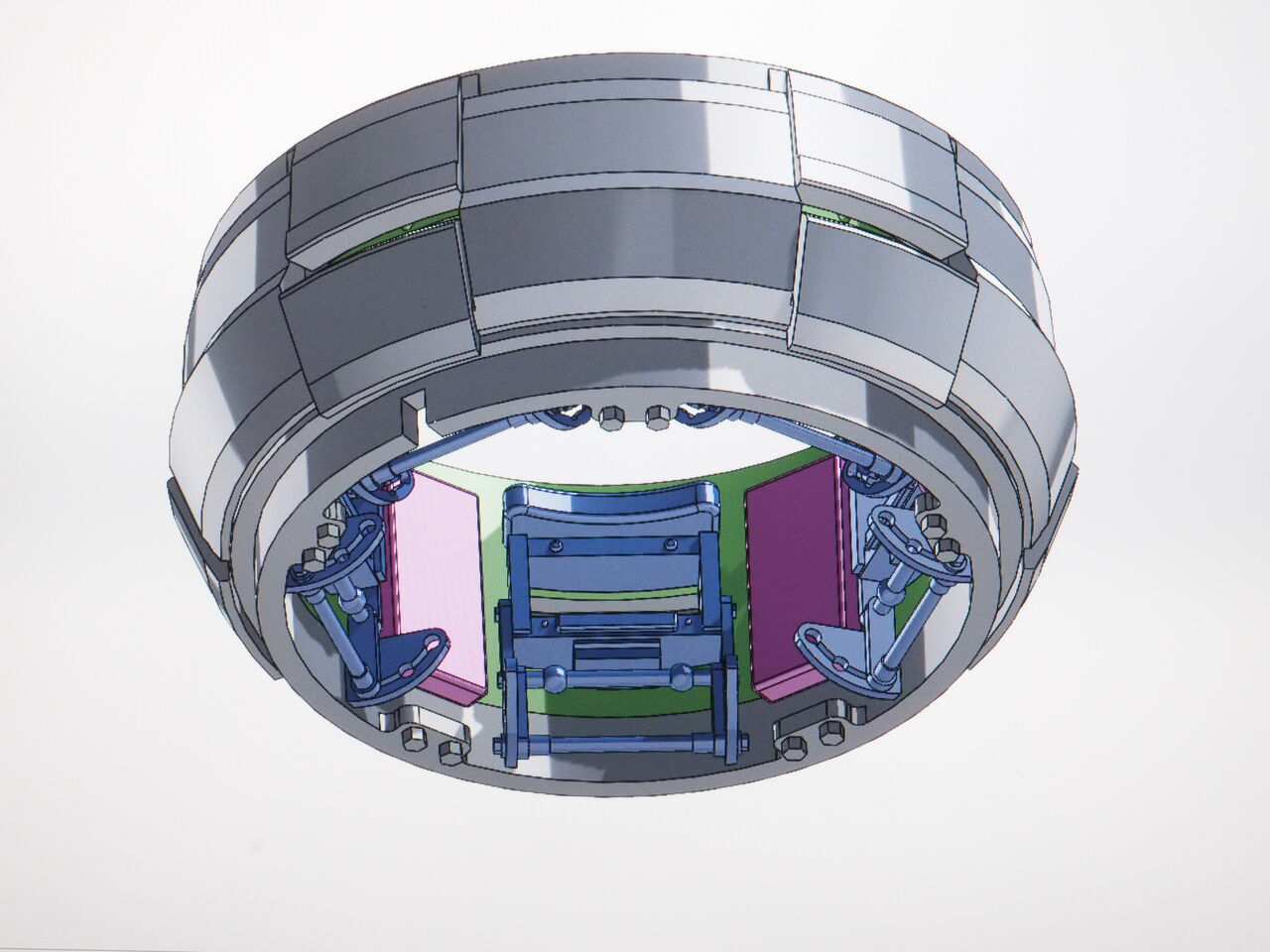

下の方から見たところ。

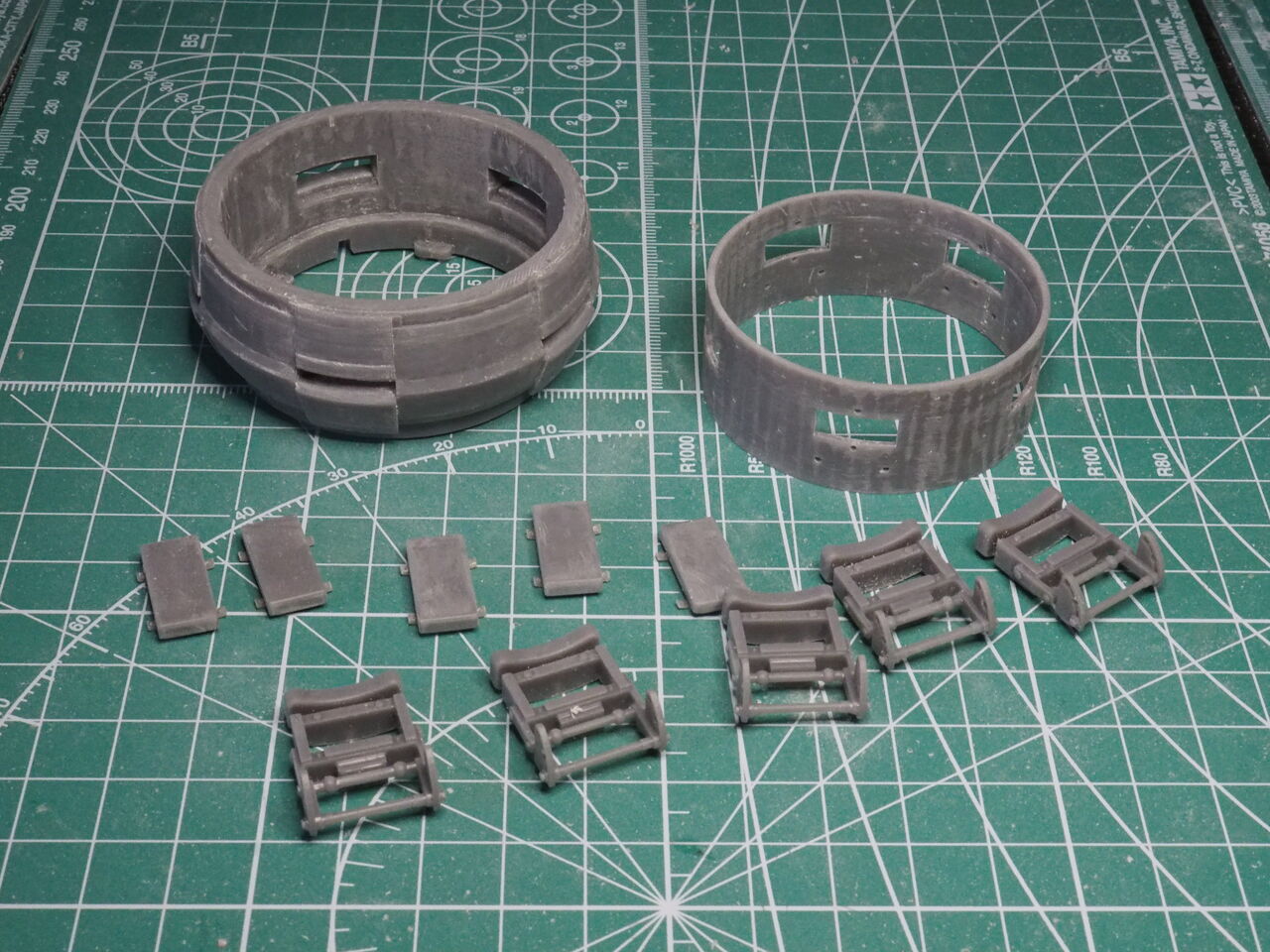

3Dプリンターで出力です。

シャッターはキットのままだと少々広く感じたので狭くしています。

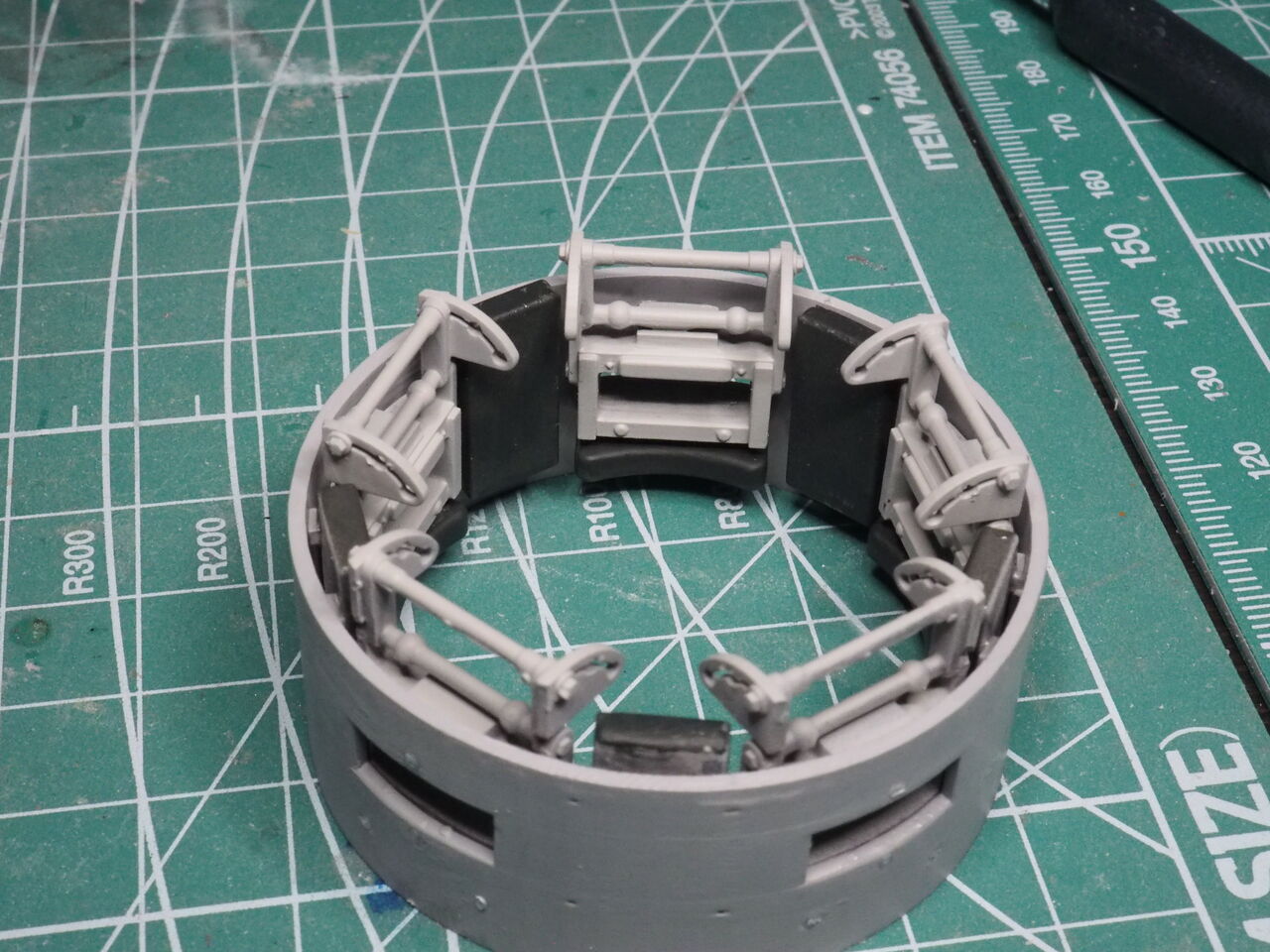

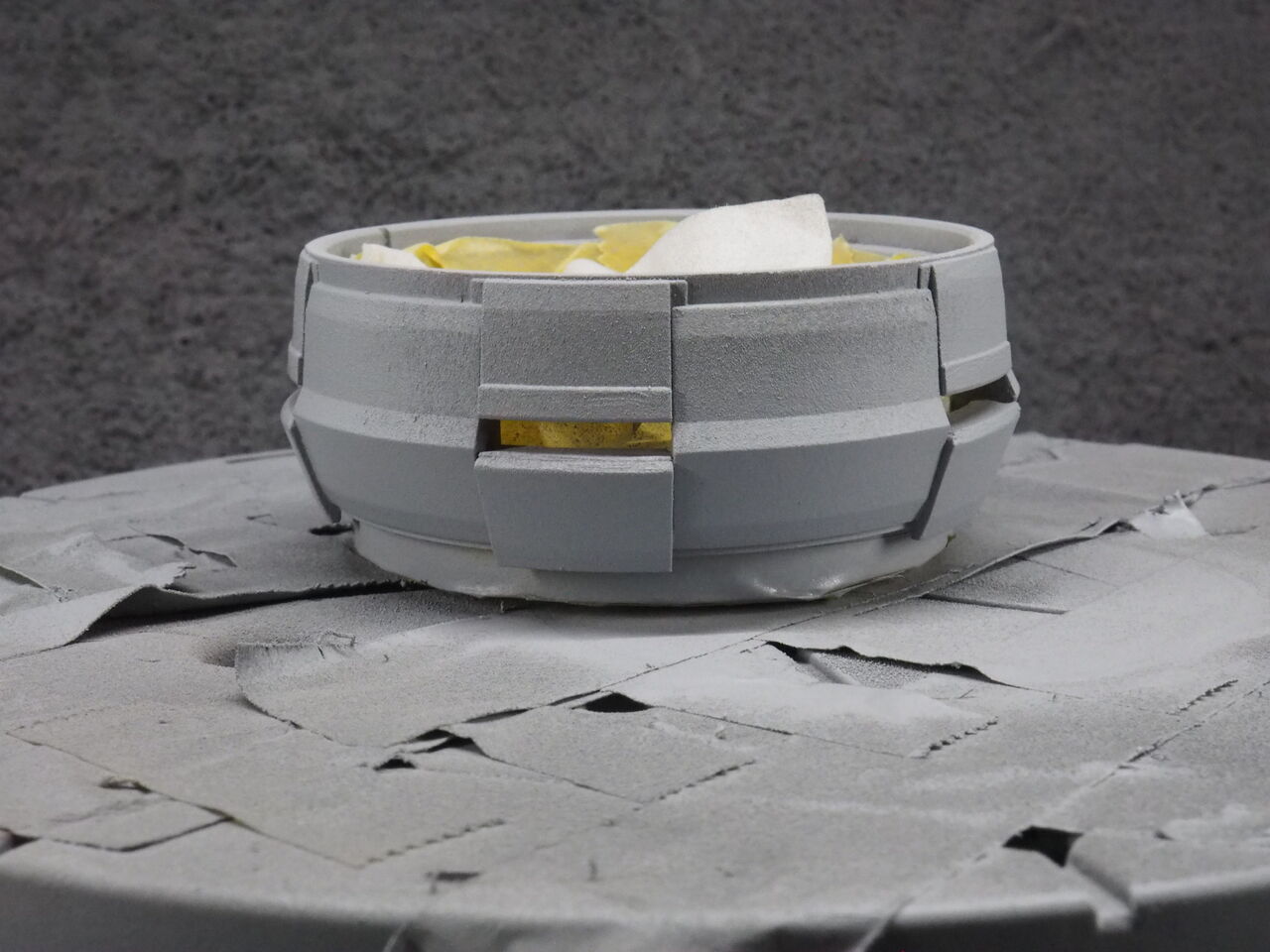

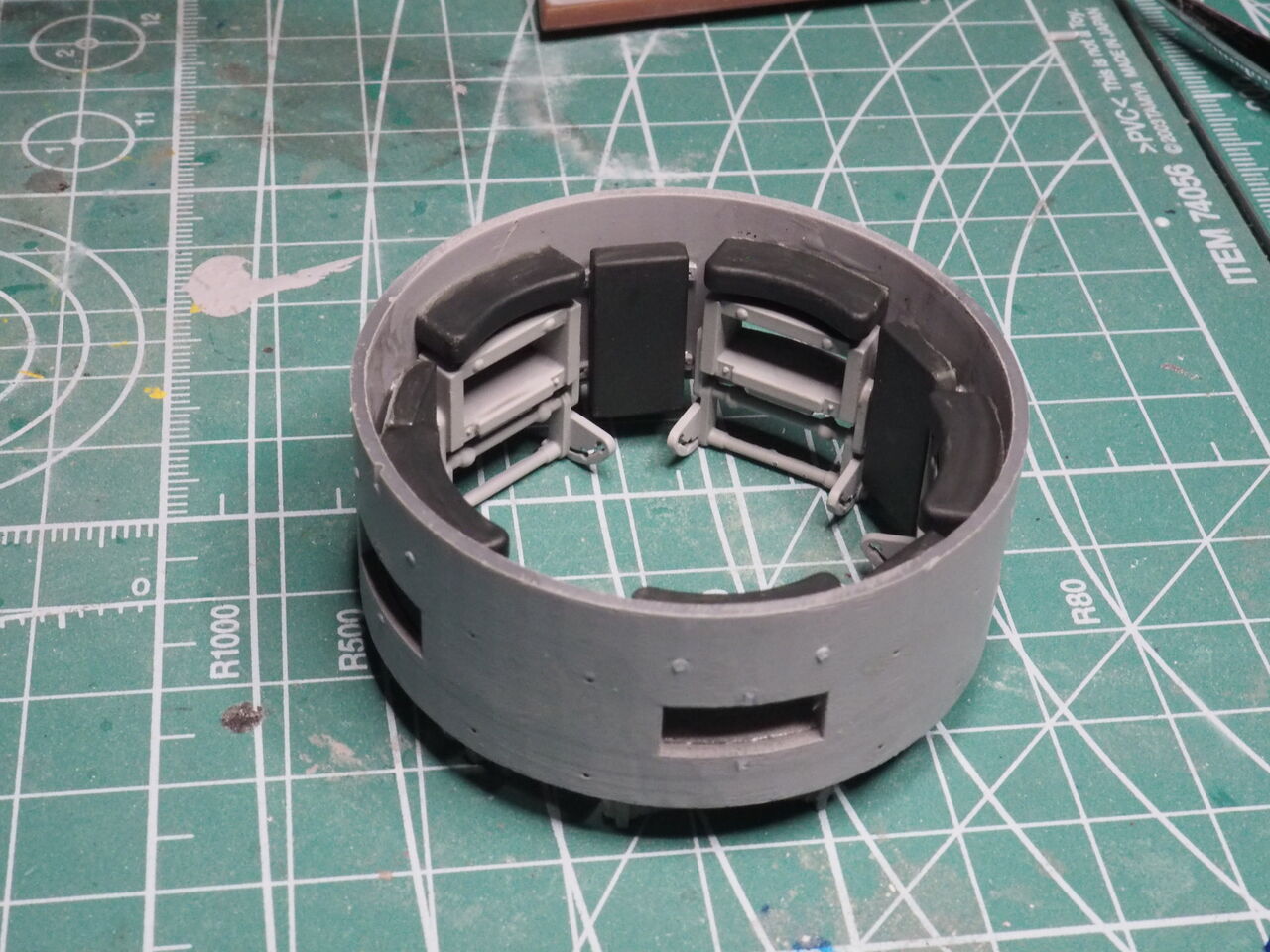

キューポラを仕上げているところ。空き加減も実車よりやや広くしました。

クッションに・・・

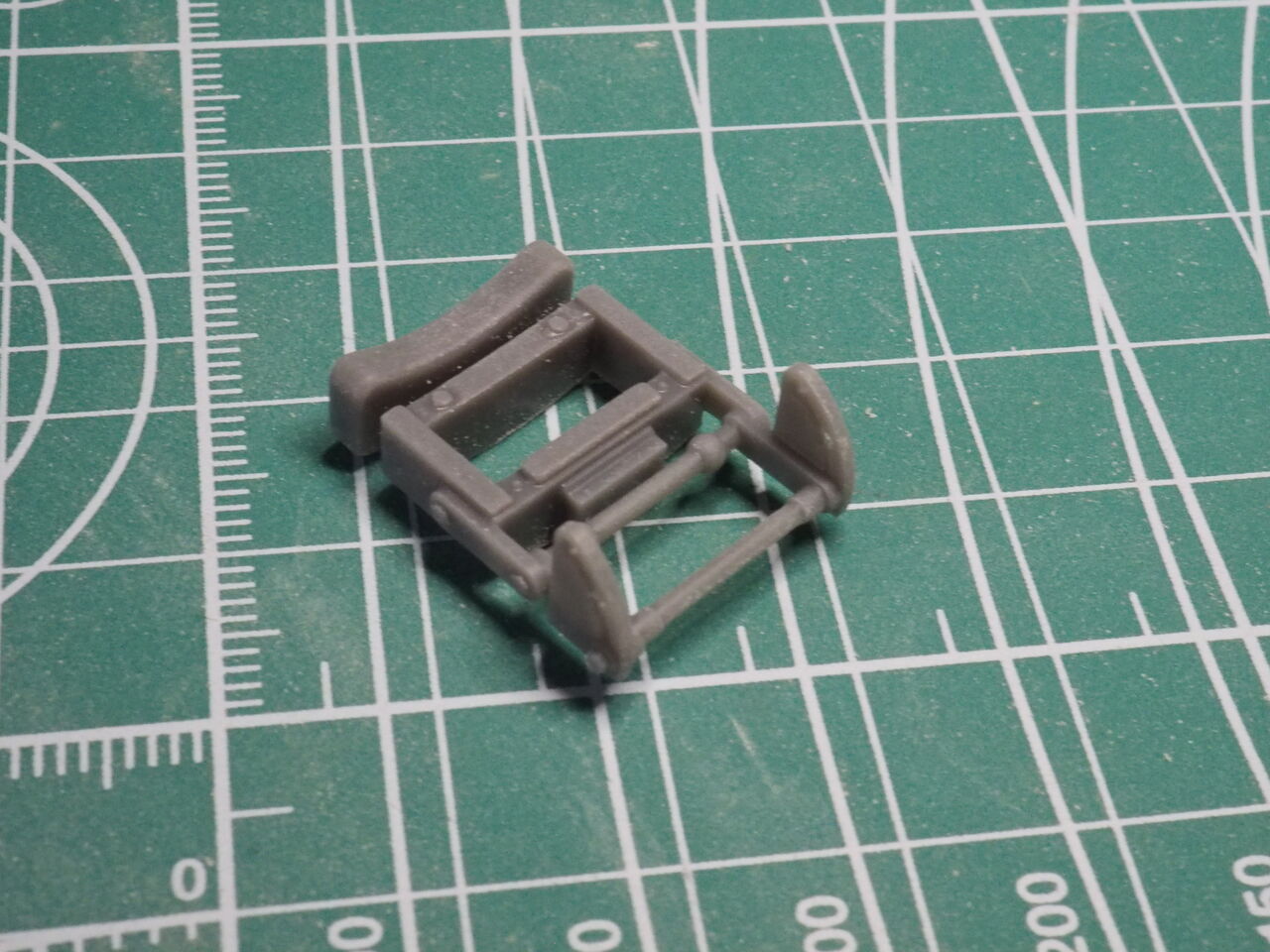

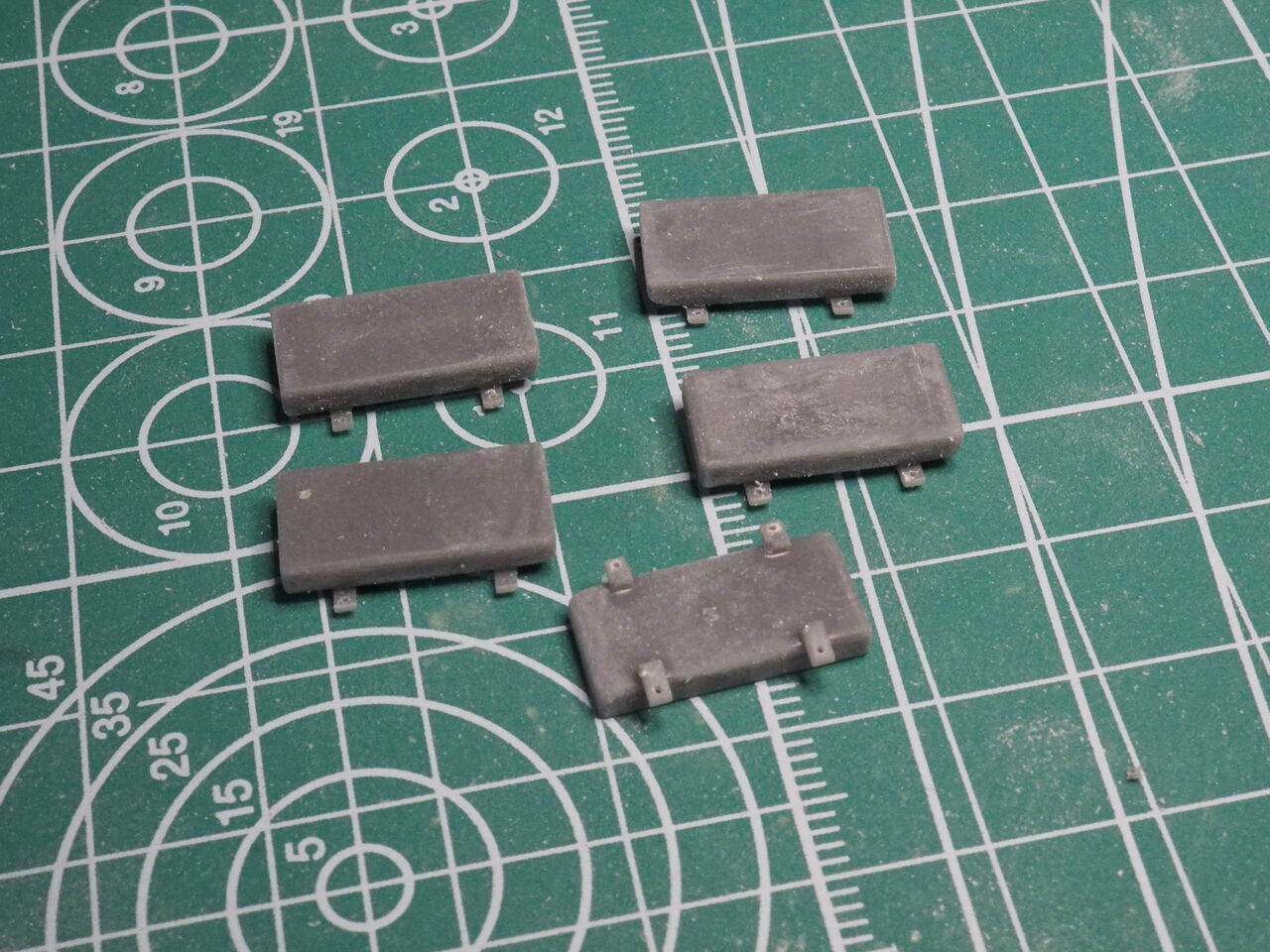

開閉装置。各々５個つきます。

クッション部は濃いめのグレー。他は明るいグレーです。

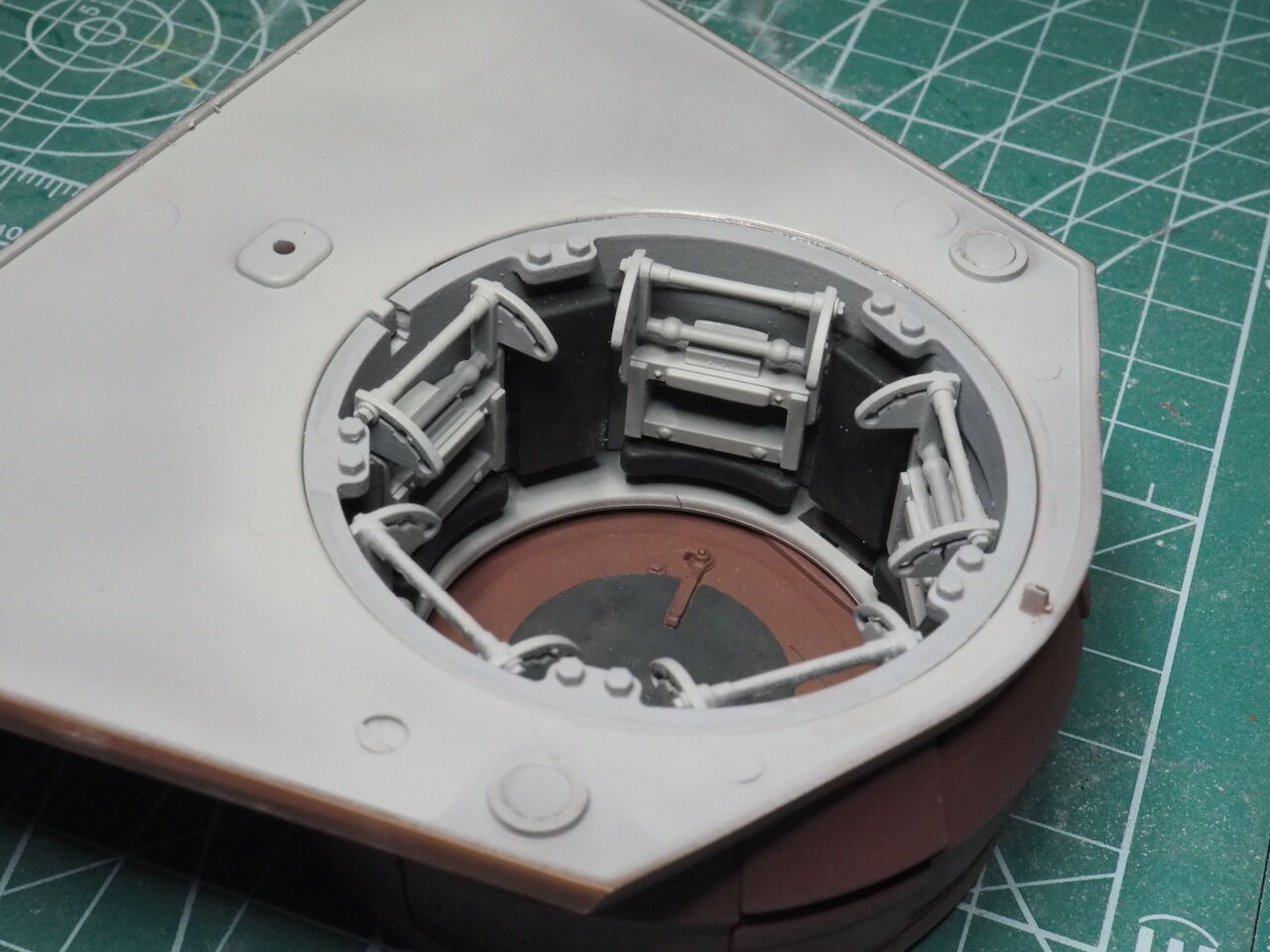

下方から見たところ。前回より情報量がいっぱいです。

ハッチと天面はキットのままです。

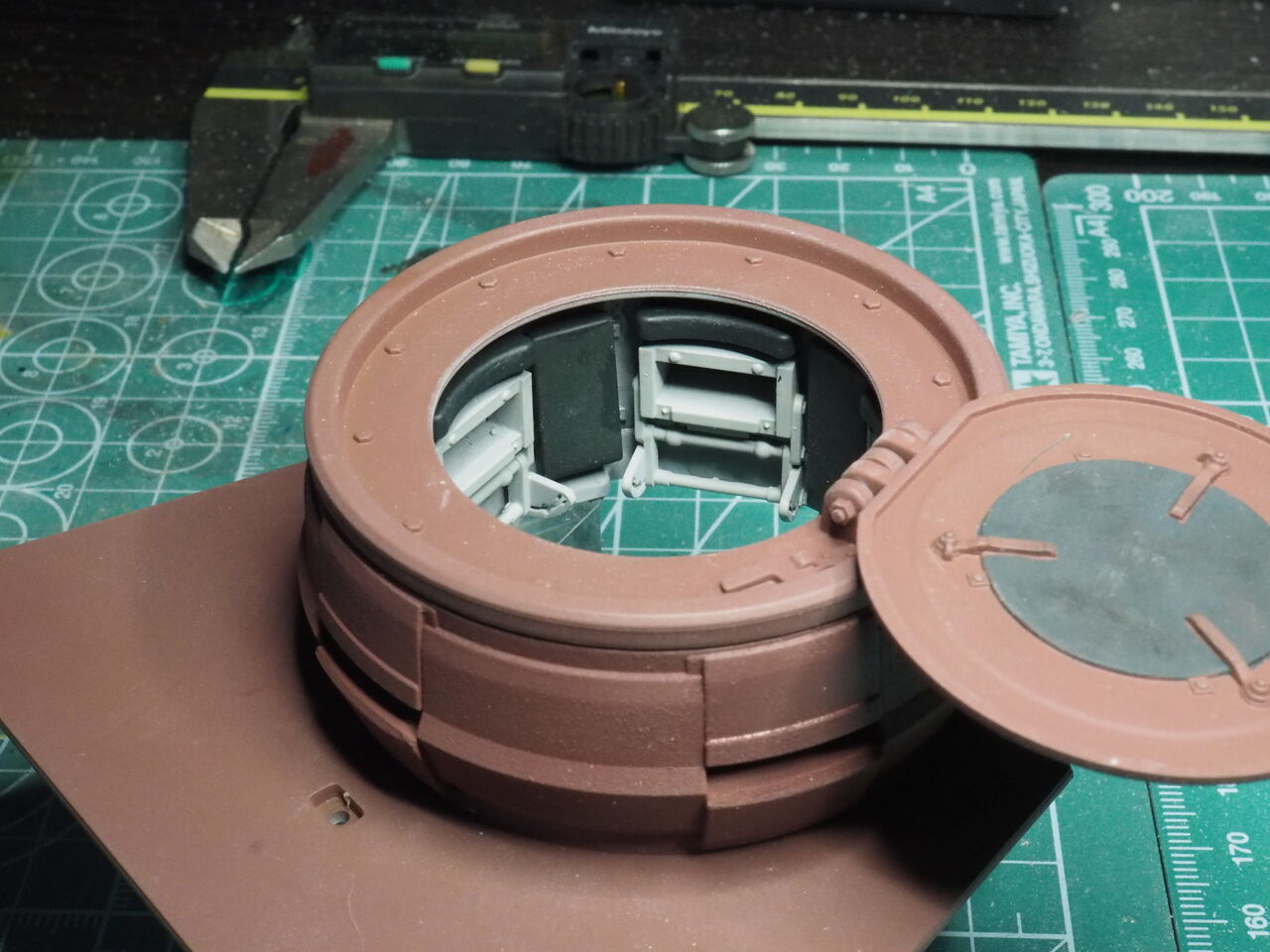

ハッチを開けたところ。

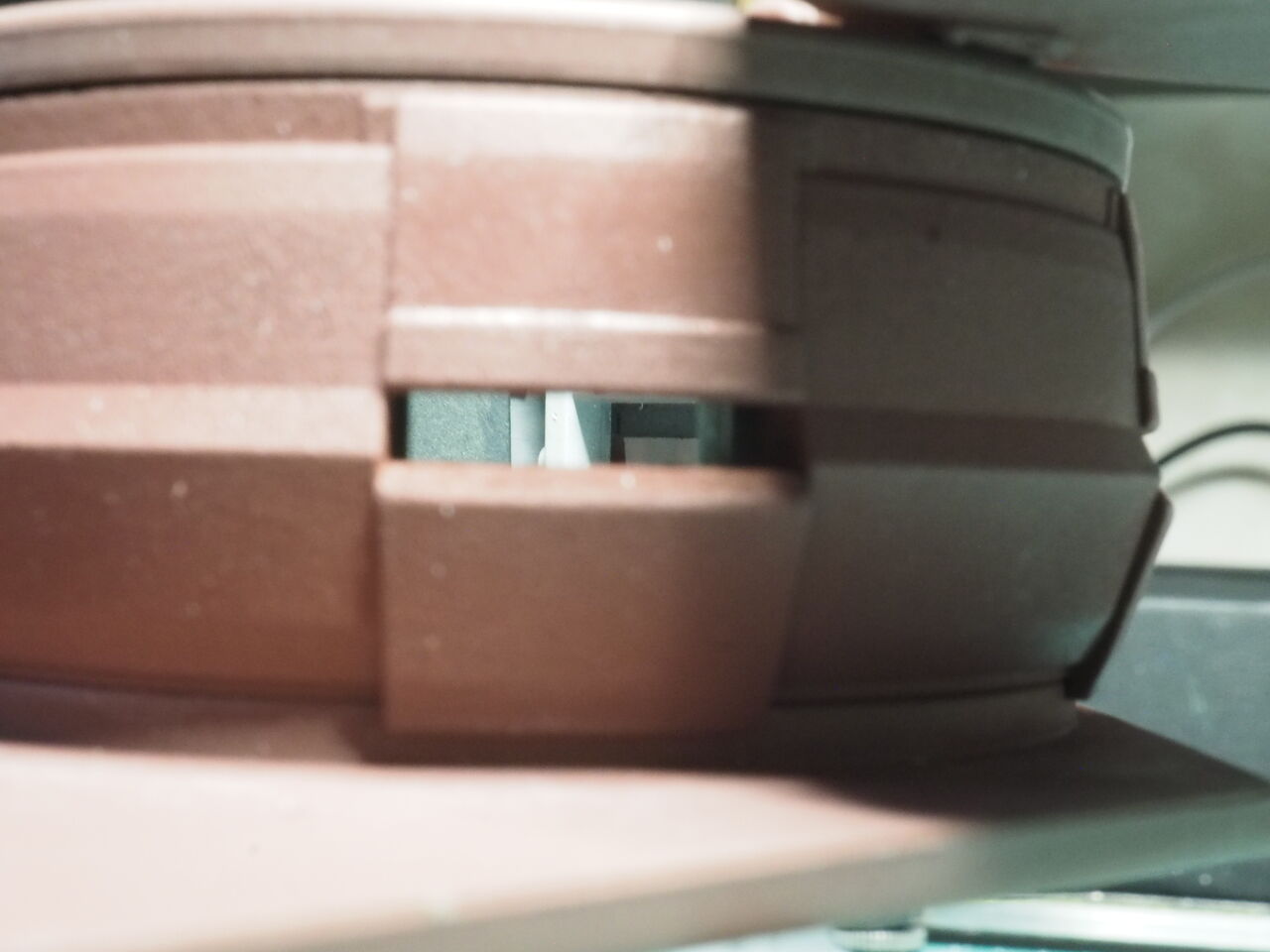

シャッターから少し中が見えます。

裏から。キューポラの縁部分にもゴムみたいな保護材が付いているシーンがあったので様子を見て作ろうかと思います。

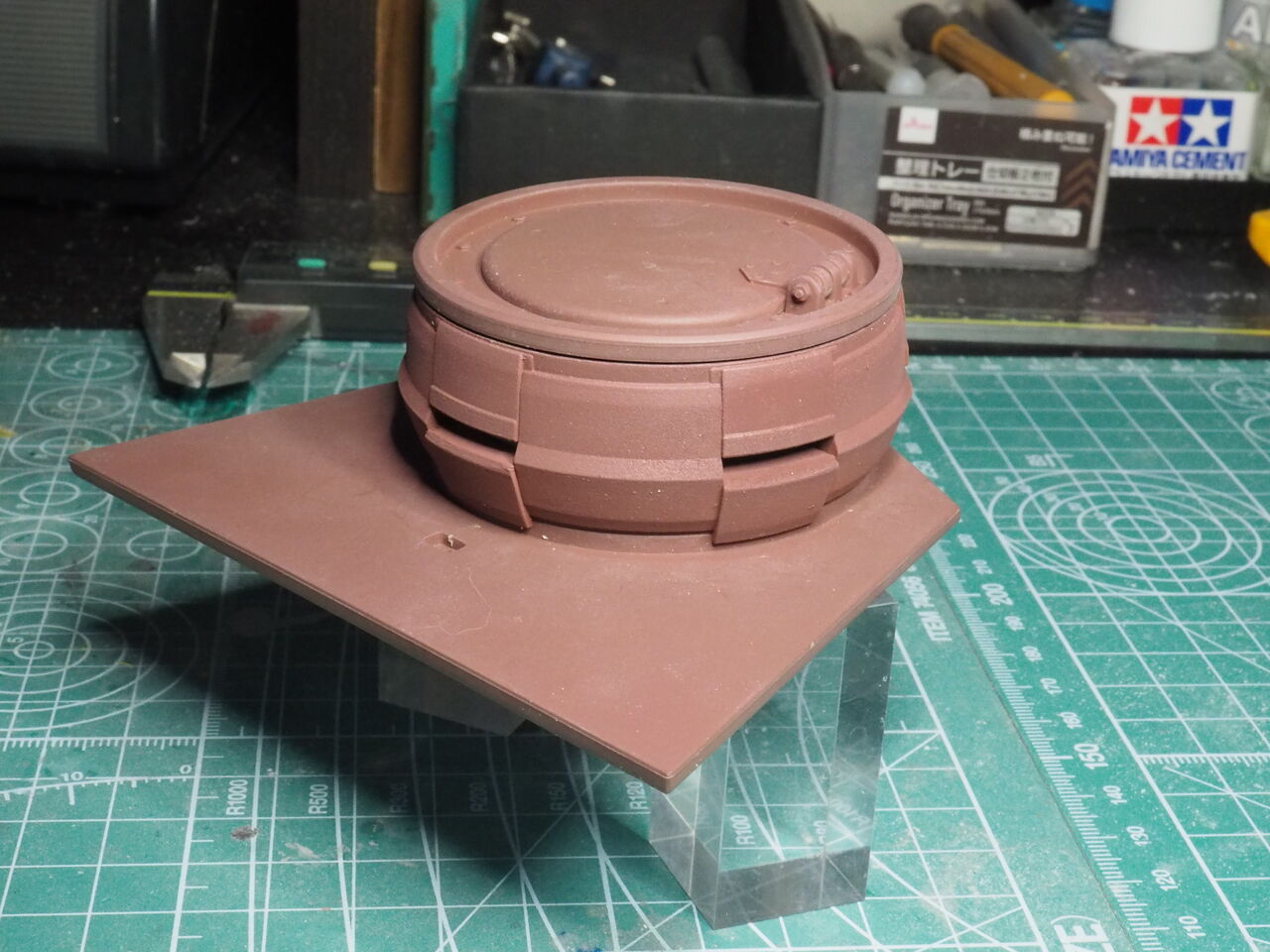

「ハッチの開いたキューポラ」が完成です。こんな改造も3DプリンターとCADがあれば行けちゃうのがすごいところですね・・。

ケベックカステンの進捗です。

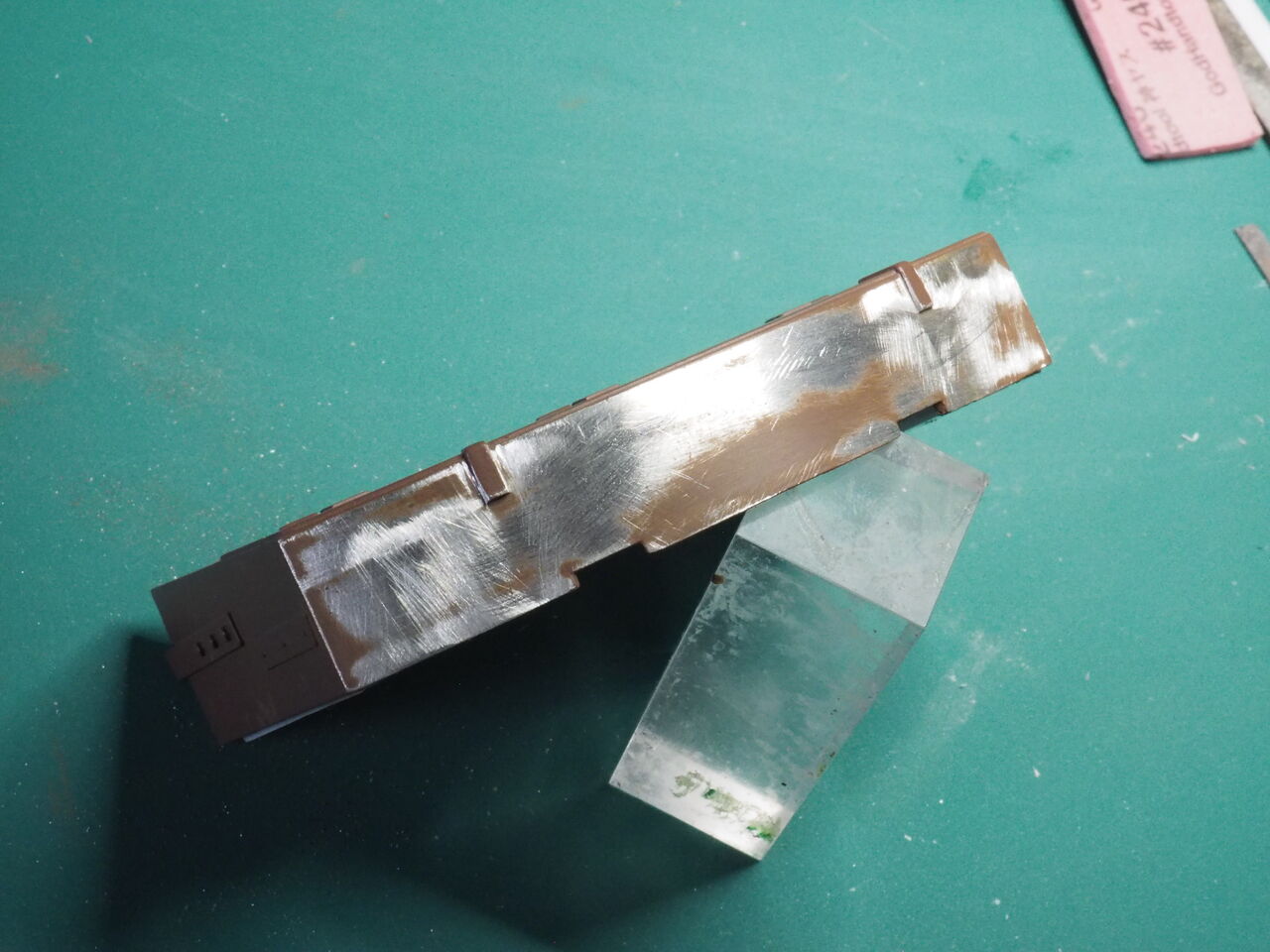

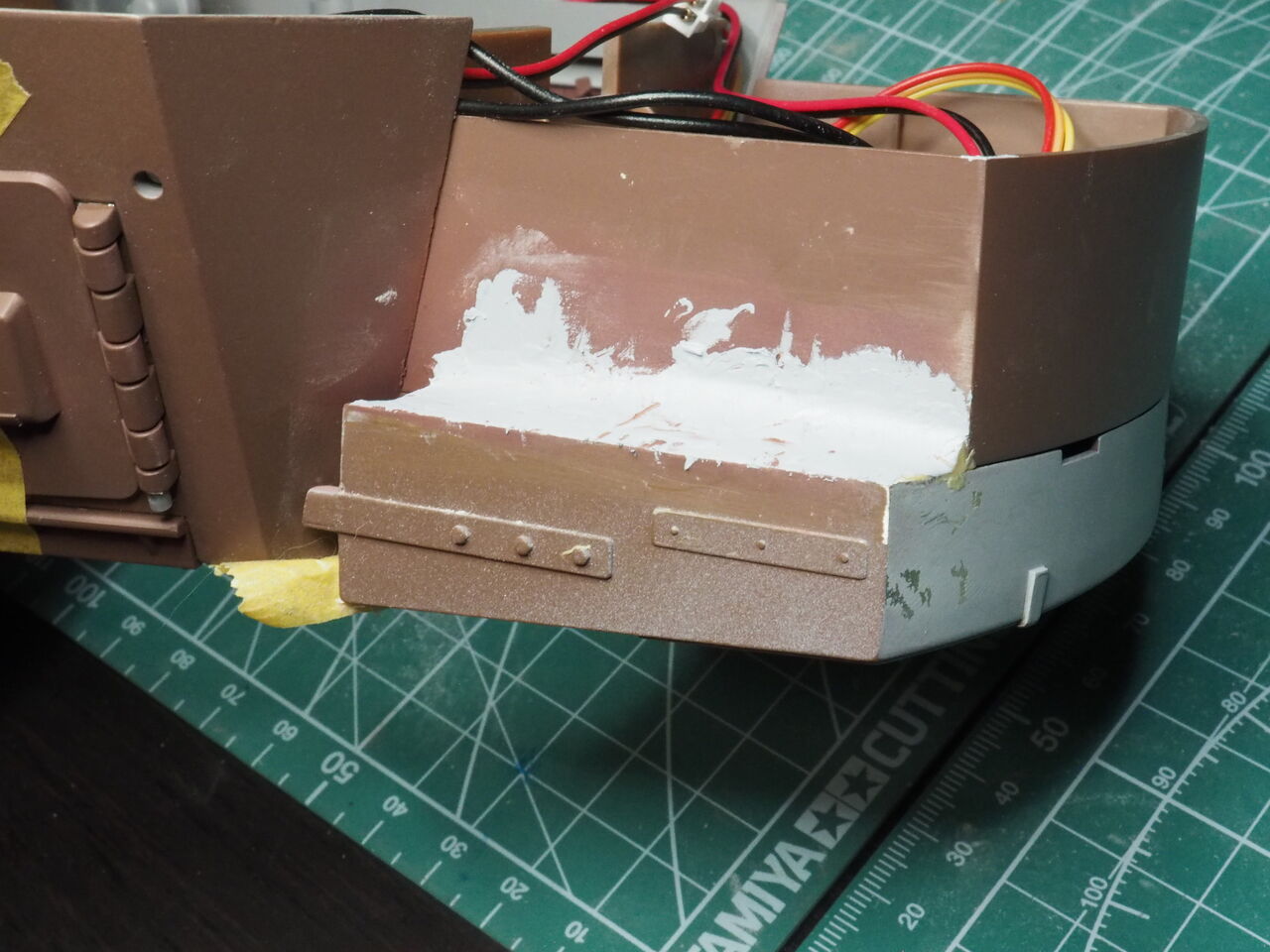

ポリパテで盛り付けたあとラッカーパテで仕上げ埋めをしてます。ひたすらヤスリをかけて磨きます。

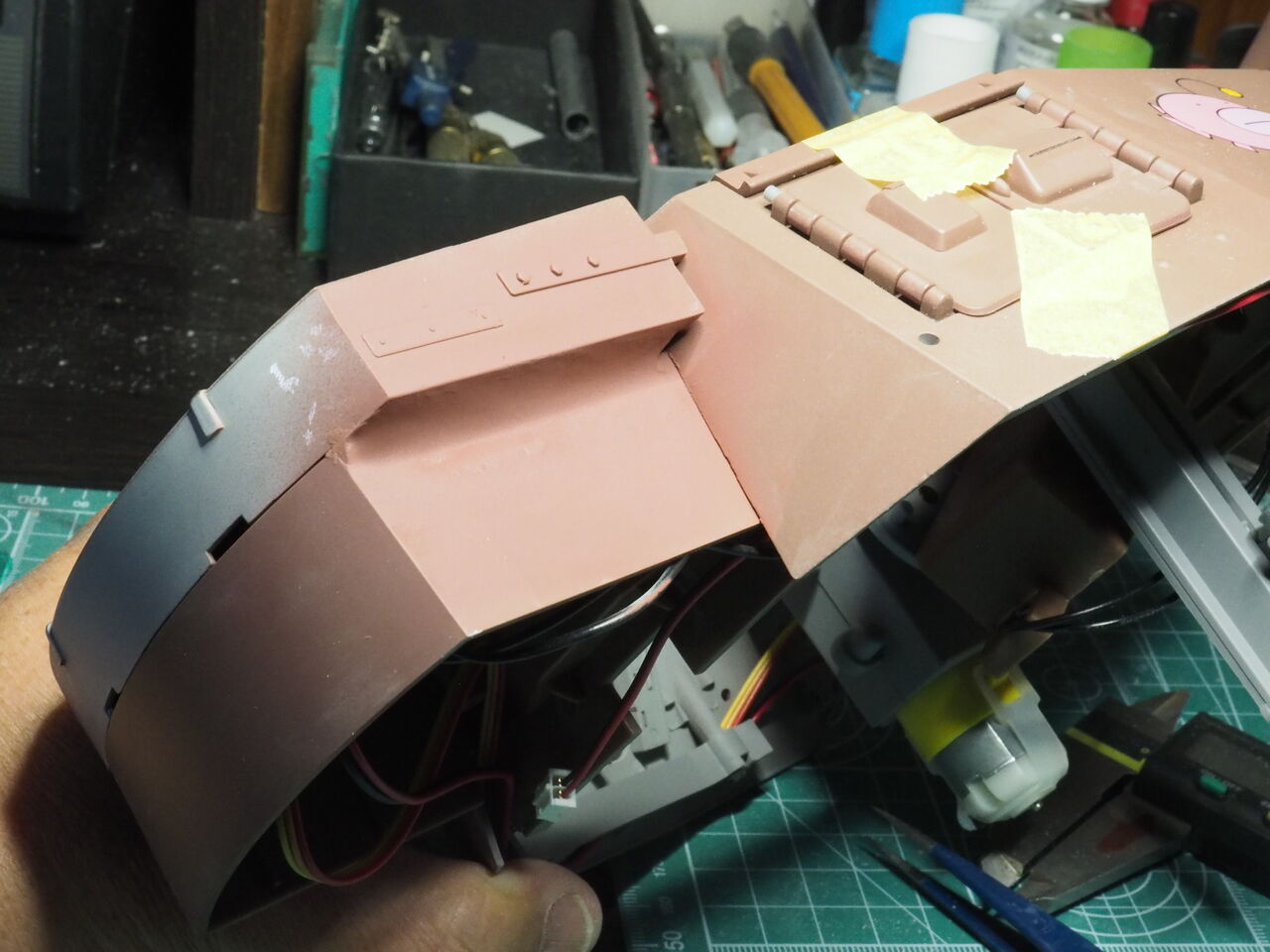

こんな感じまでになりました。流石にシュルツェンで見えないのでこのくらいでやめましたが後々仕上げ直しするかもしれません。

反対側。

これも追加しました。ヒンジの上に軸が出ているようなのでつけておきました。

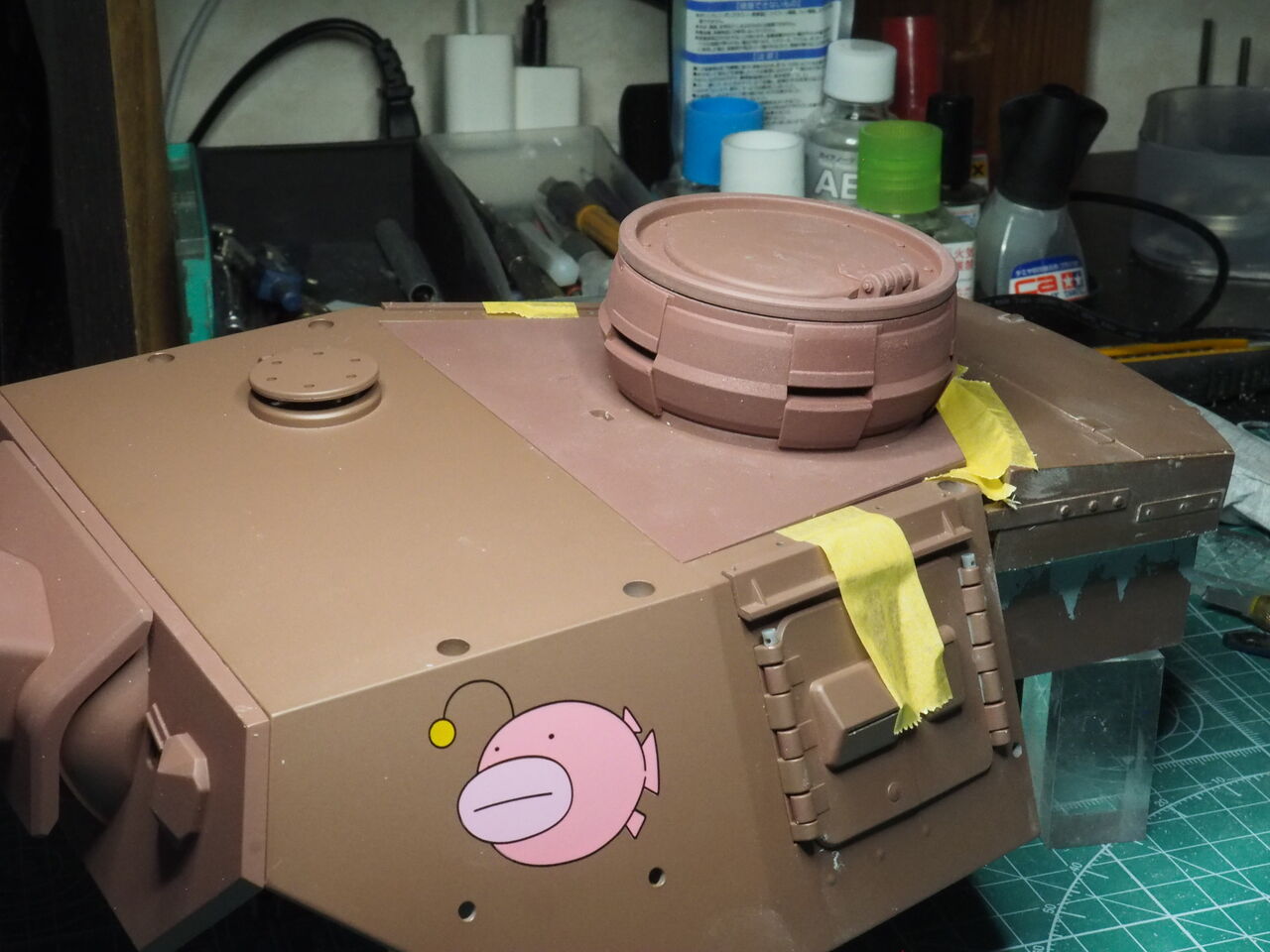

手を入れ終わった砲塔。気になるところが溜まったらまた改造しましょう・・・

どうしてもギミック優先だったりアニメ優先なので実写とは違いが出てきます。そこをそれっぽく修正していければいいかなを思っています。なにより「アニメの中での存在感」を出てくれるといいなぁを思い制作していこうと・・・・

次回は012からいきます。

006号からです。

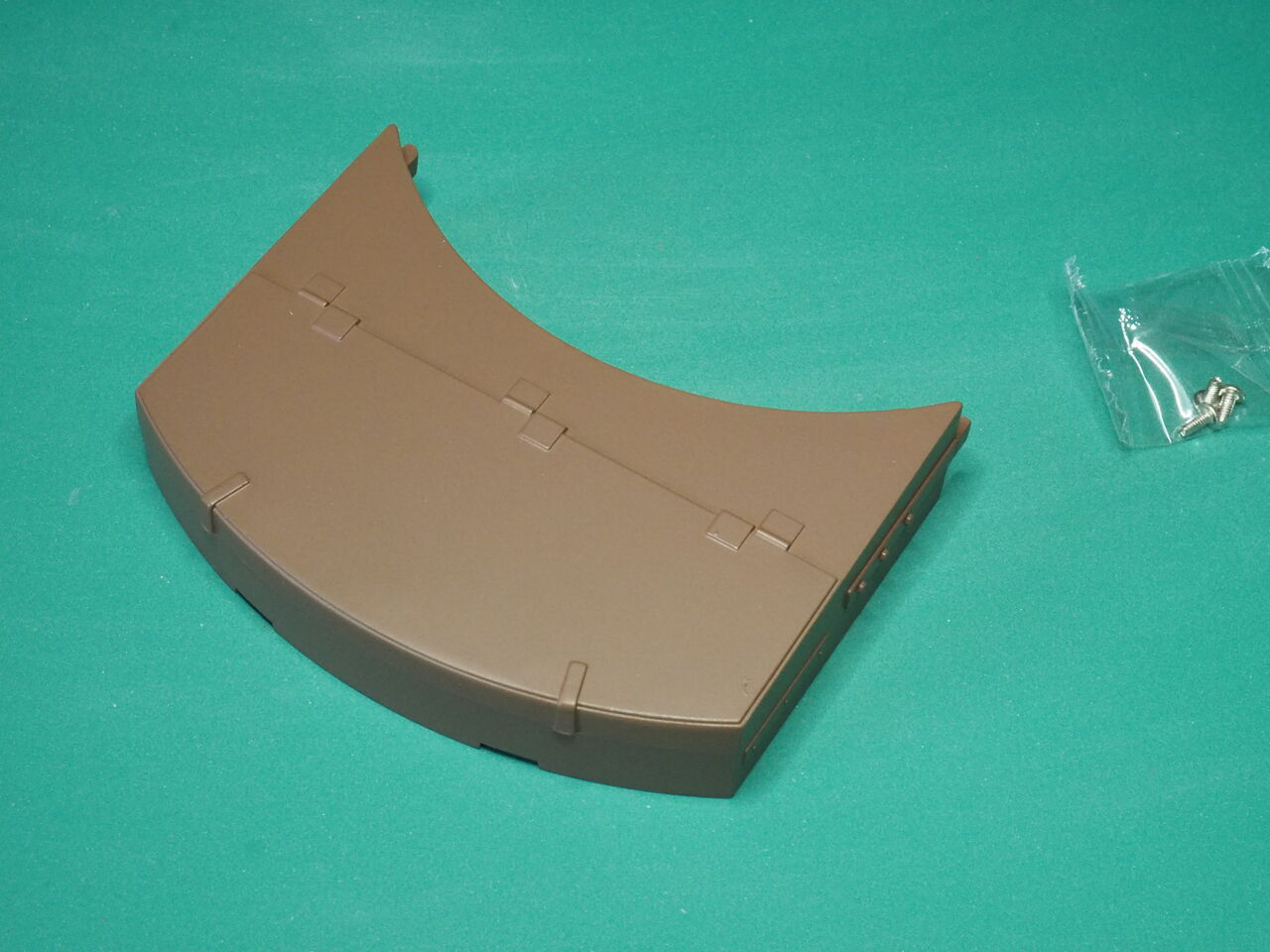

今回のパーツ。ケベックカステンの上部。

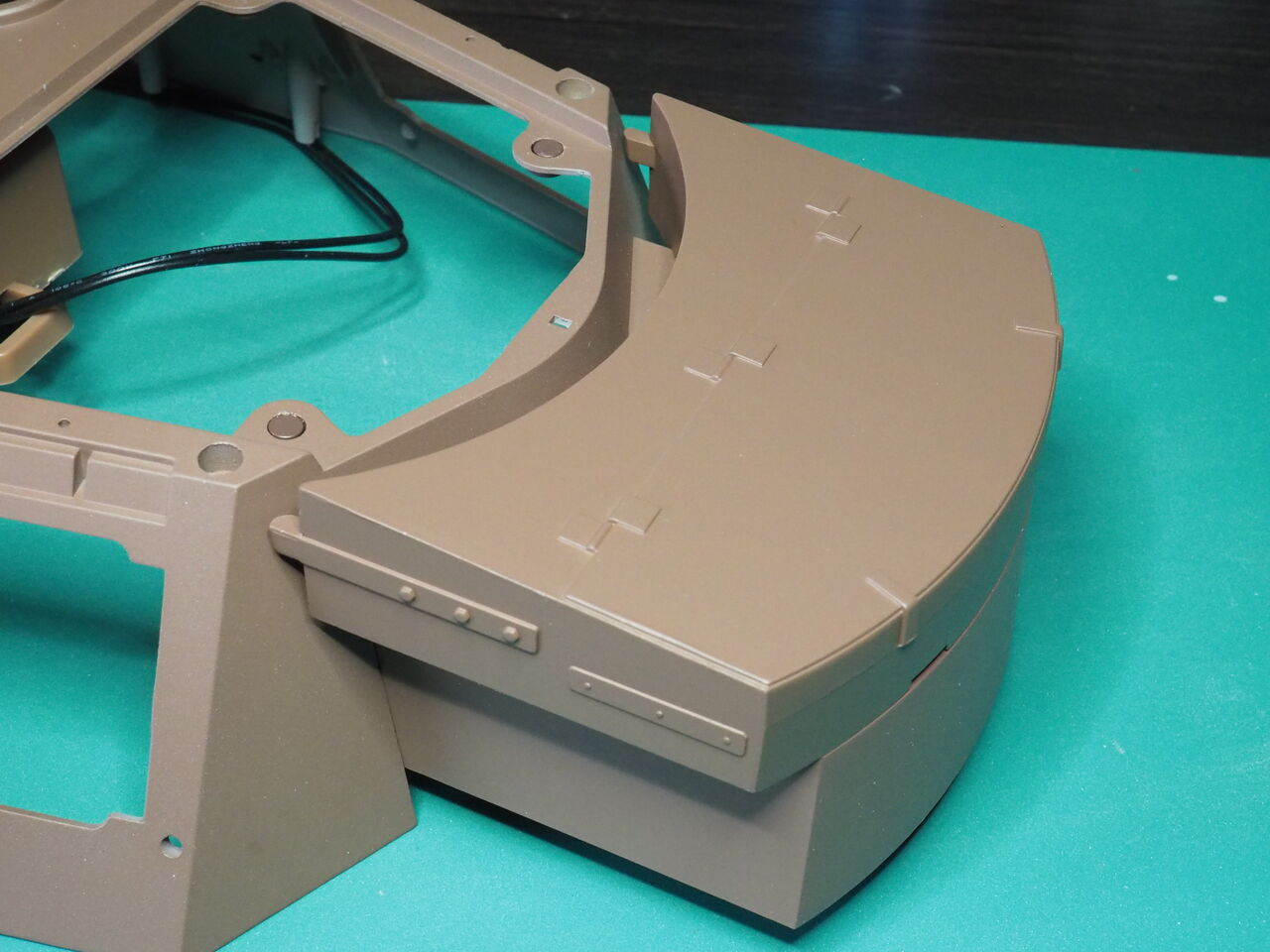

つきました。・・・・が

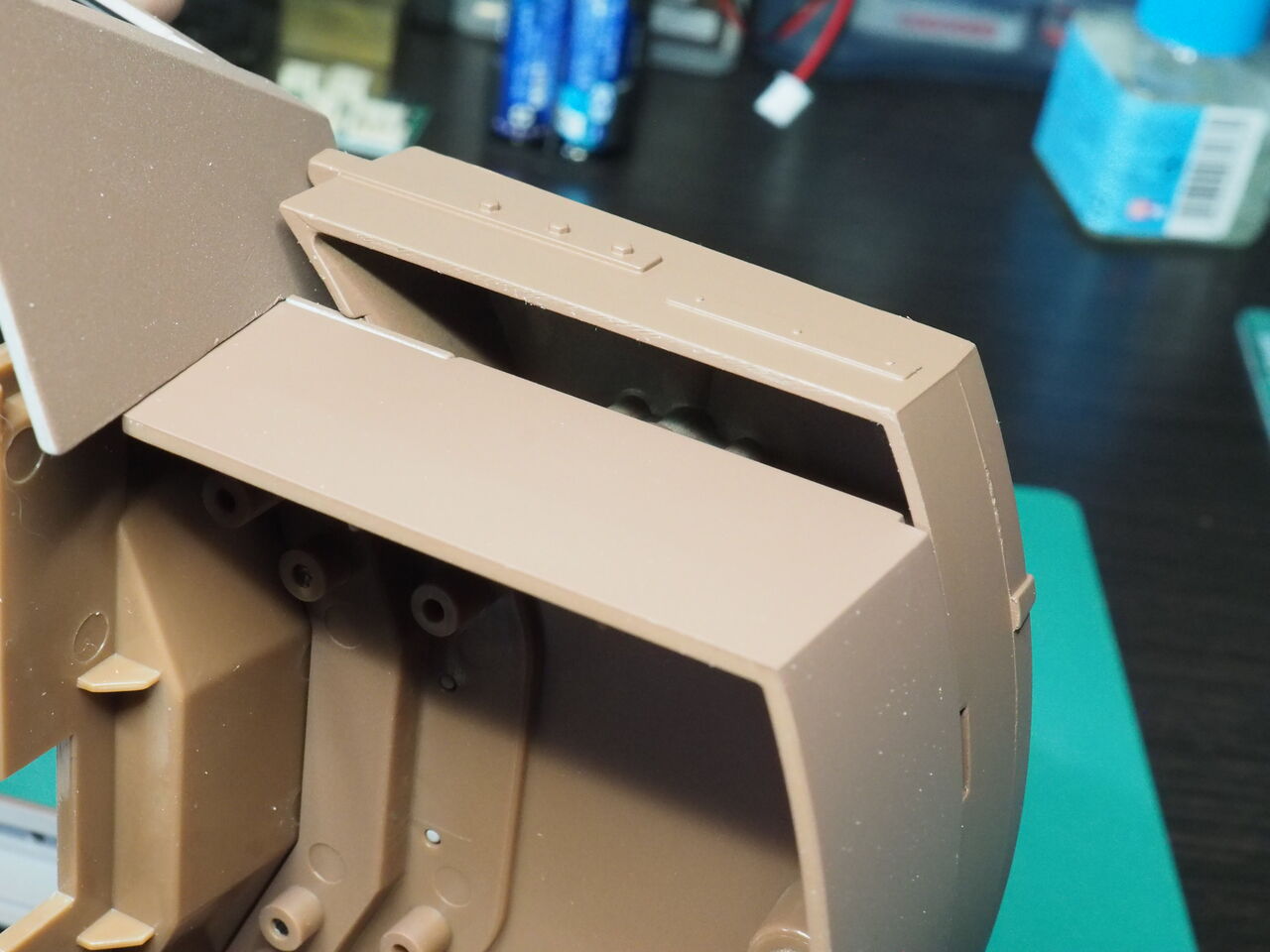

裏か見ると隙間があいてます。見えない箇所でしょうか？見えた時にショックなので埋めます。埋めるにも本来、下部も一体のものです・・・

これが合金パーツなのですが面白いところにパーティングラインがはいってます。手を入れないといけません、

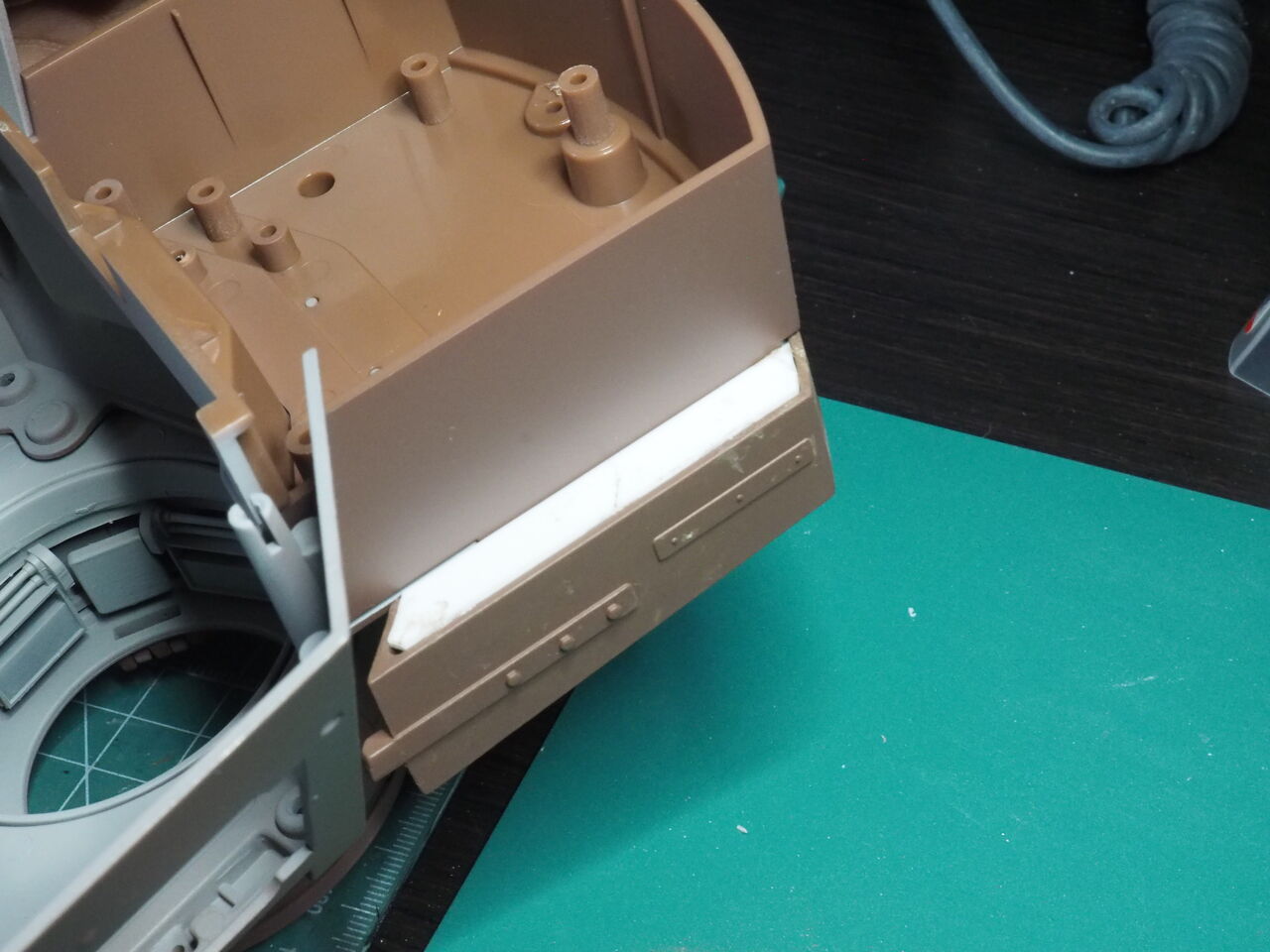

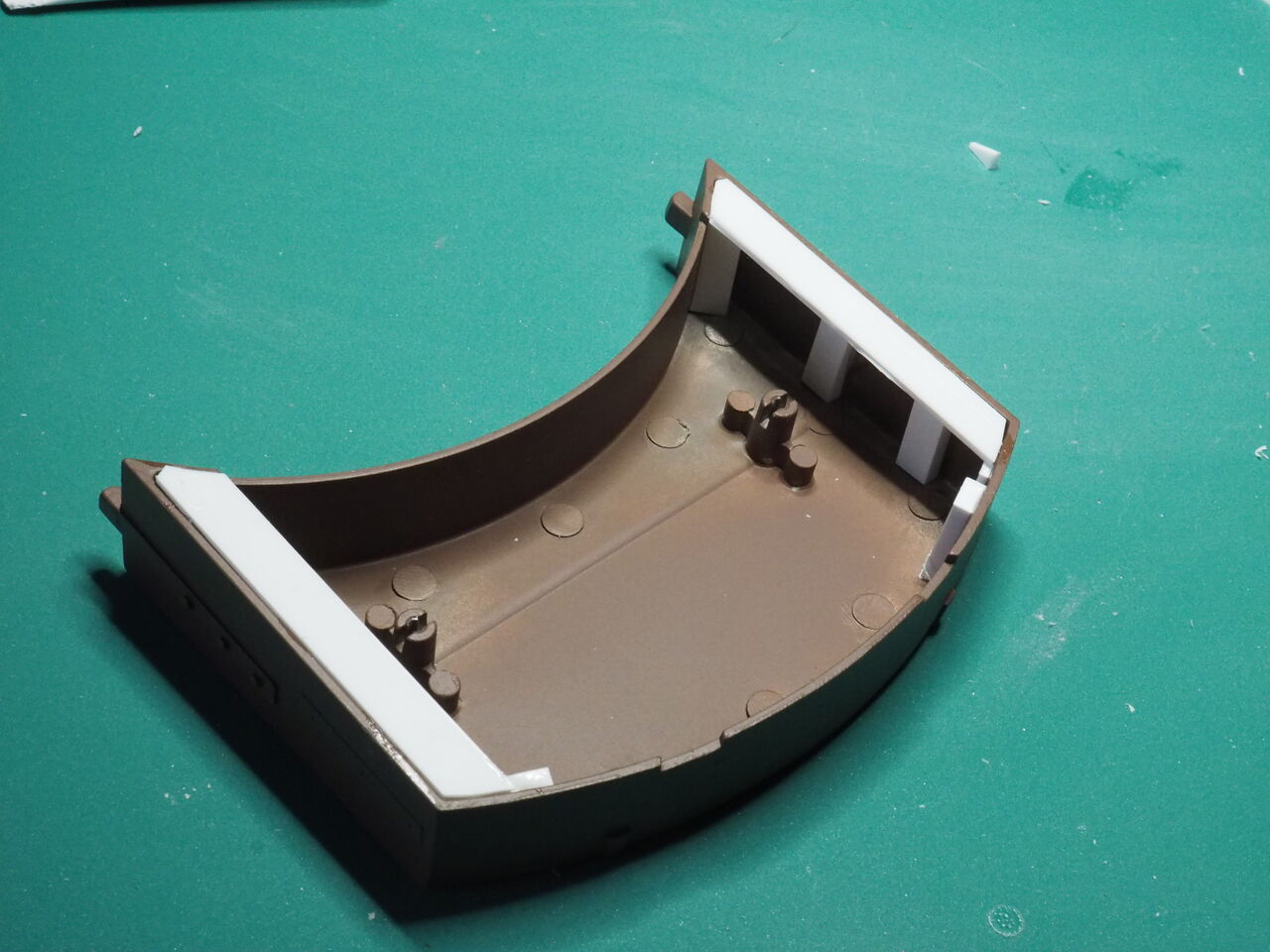

内側に下駄を接着してプラ板を接着。

これだけでもいい感じだと思いたい・・・

ラインモ消します・・・・

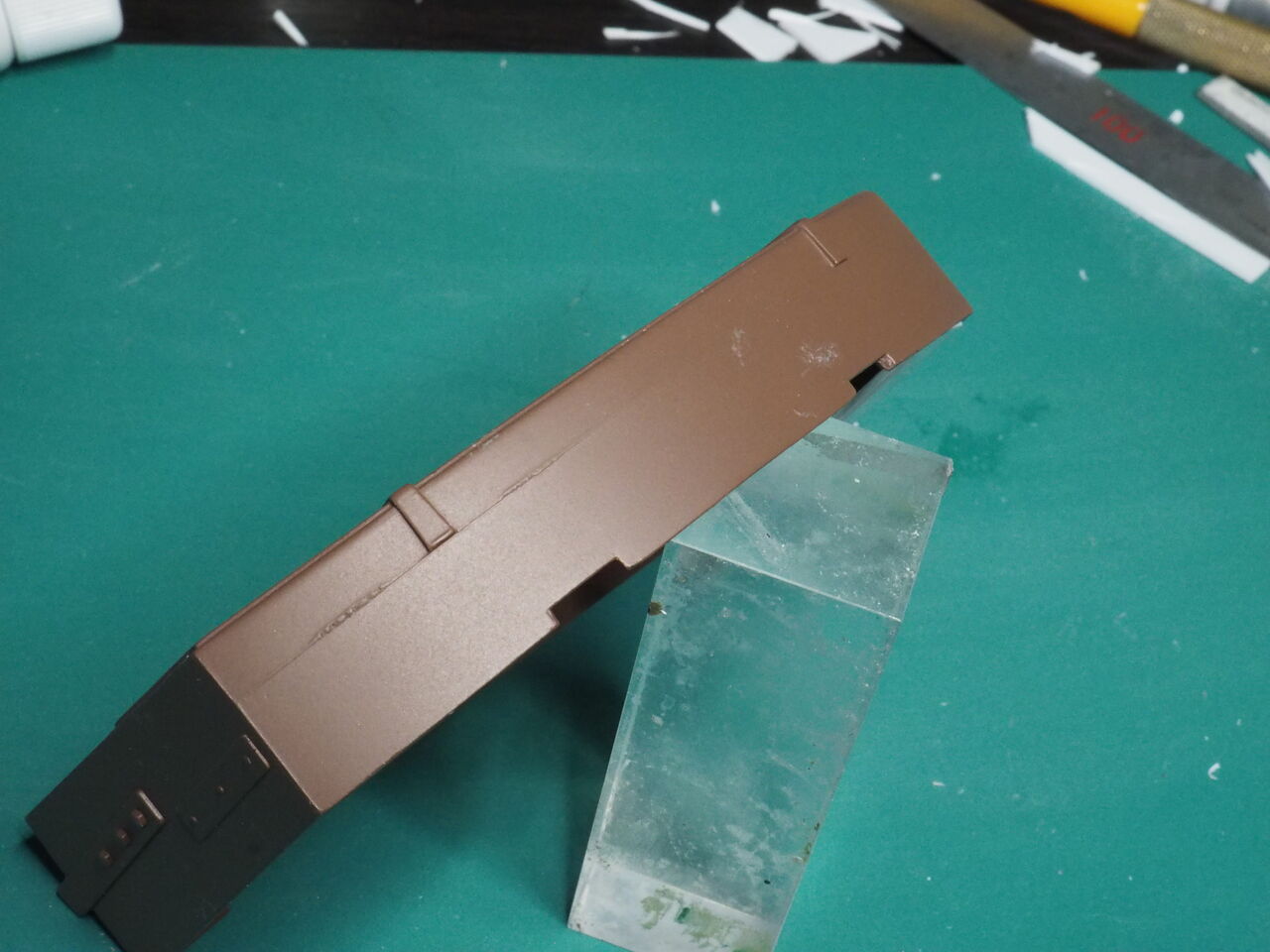

隙間や傷確認にサフを拭いてみます。

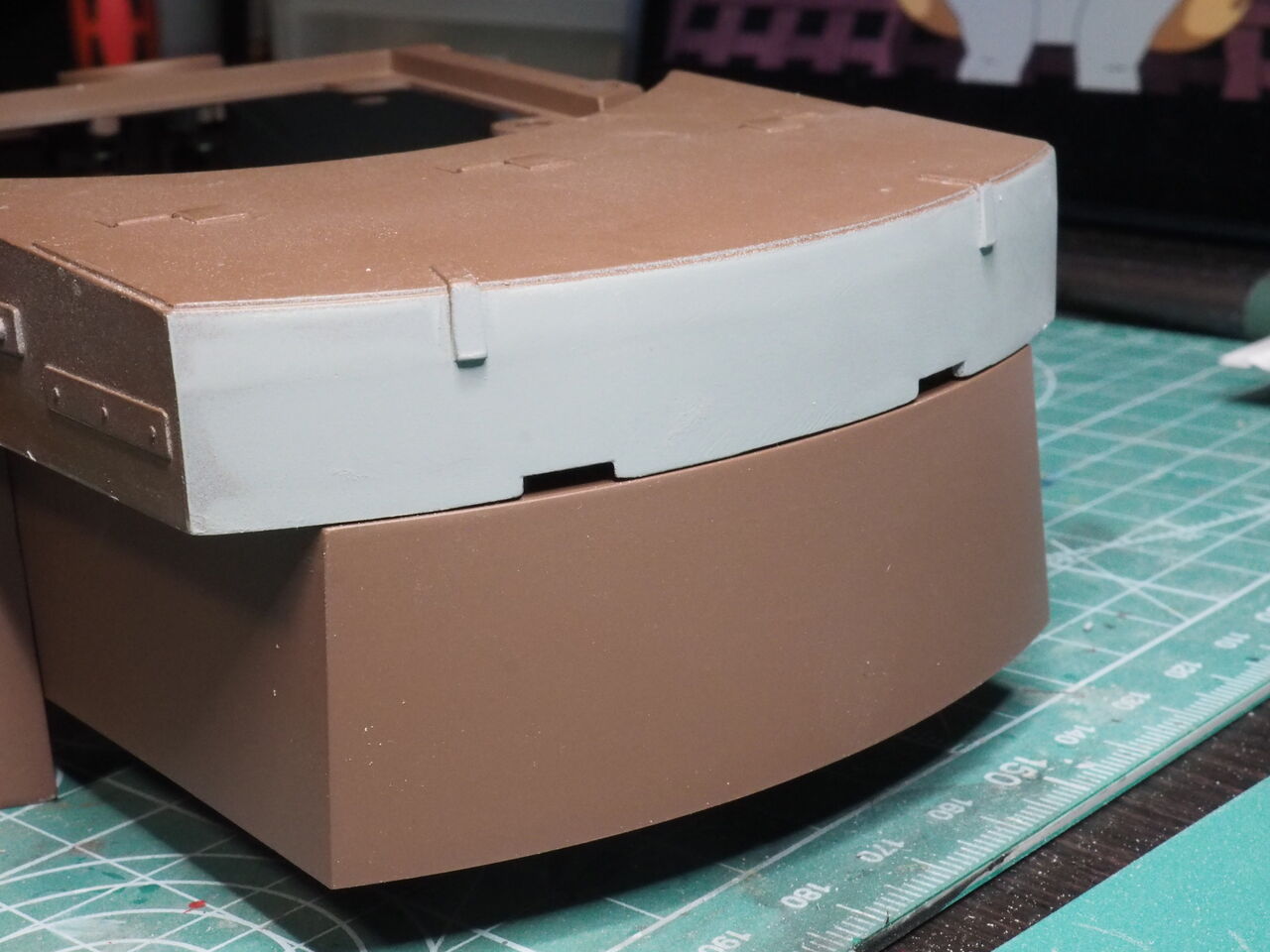

下の箱との隙間も埋めます・・・がこの穴はなんでしょうか？進めてから埋めましょう。

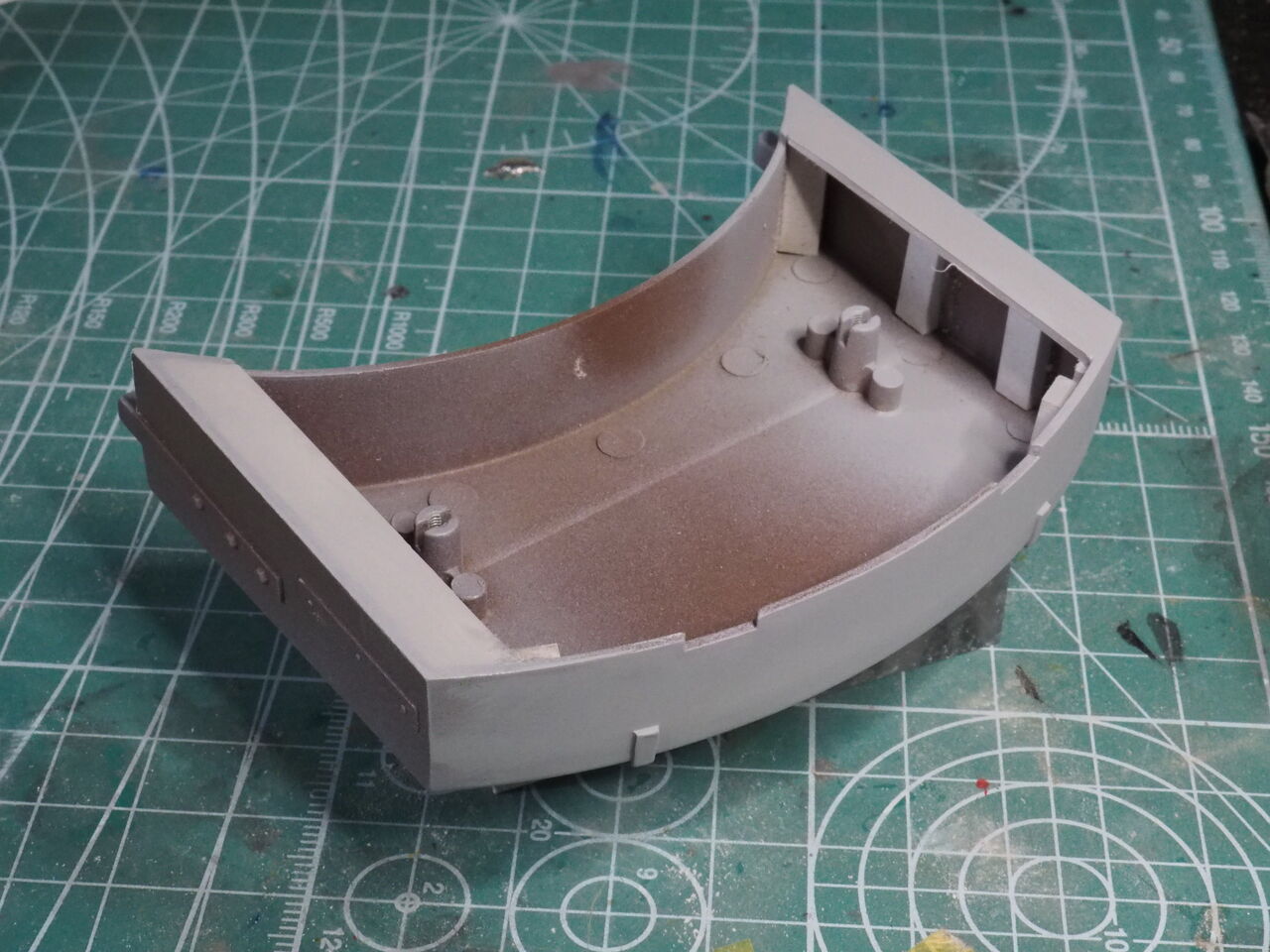

上部の裏（埋めたところ）と下の箱の立ち上がりはRでつながります。ポリパテとラッカーパテで整えながら埋めていきます。ここは時間がかかりそうです。なので次の号にいきましょう。

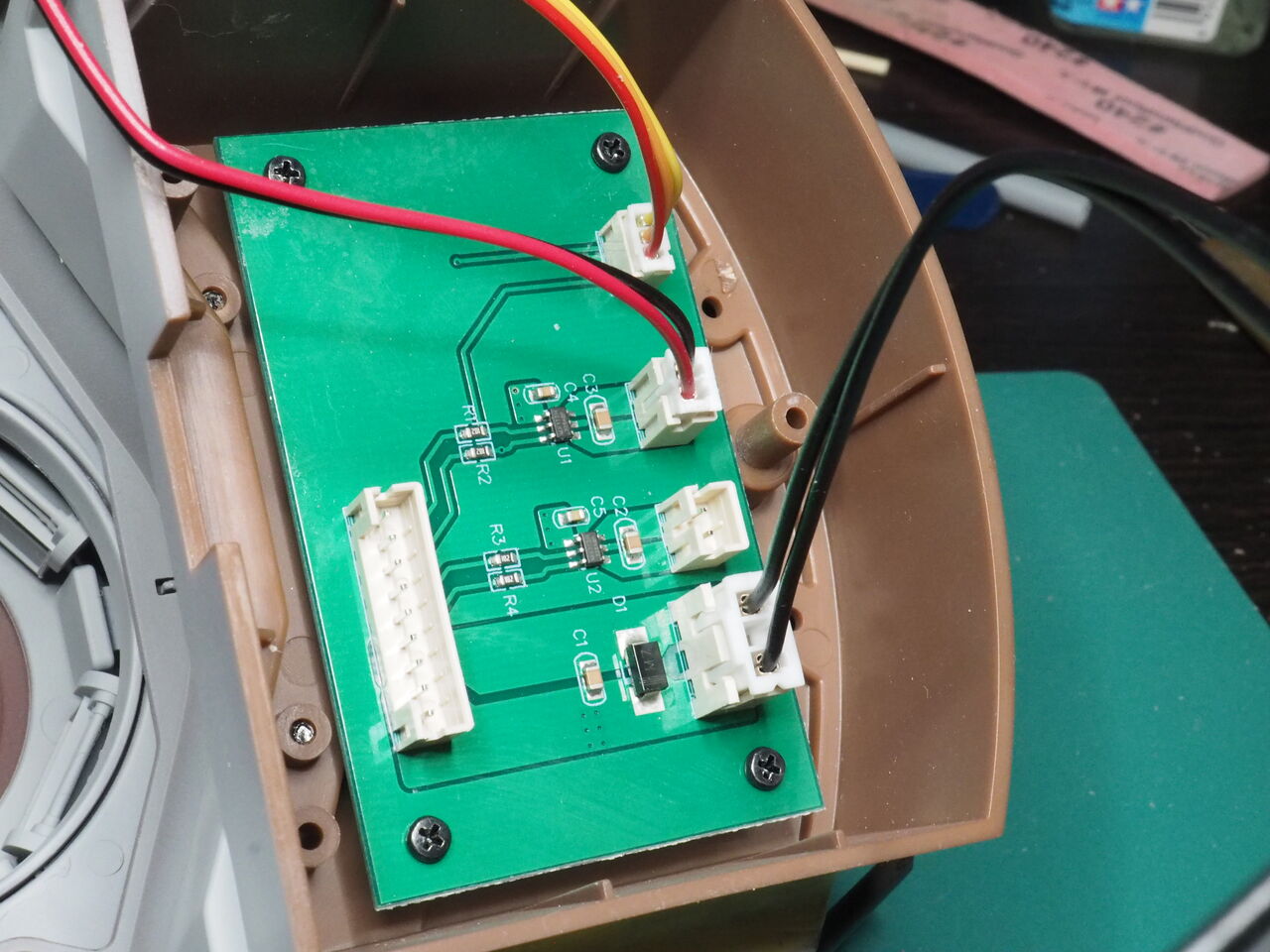

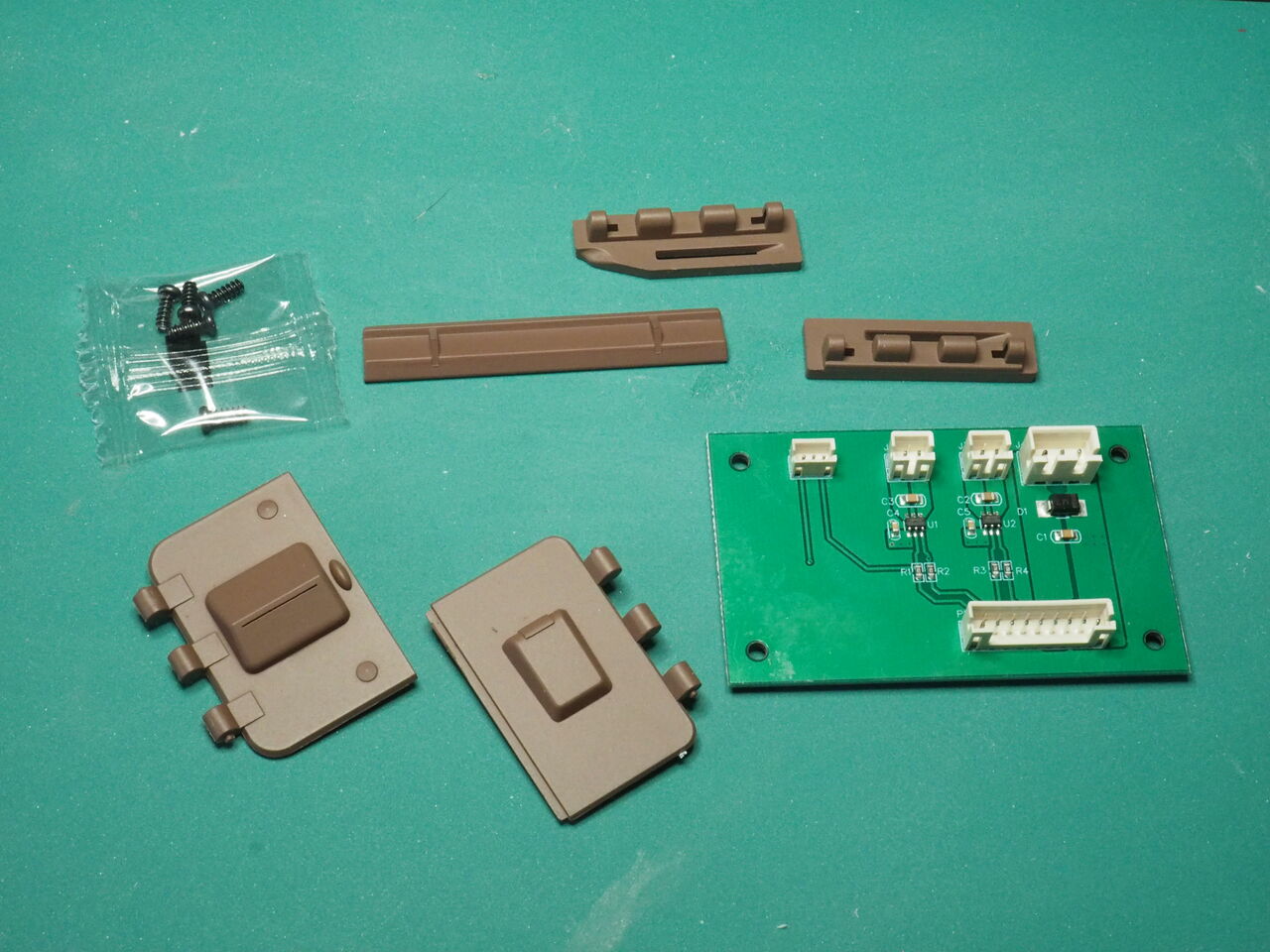

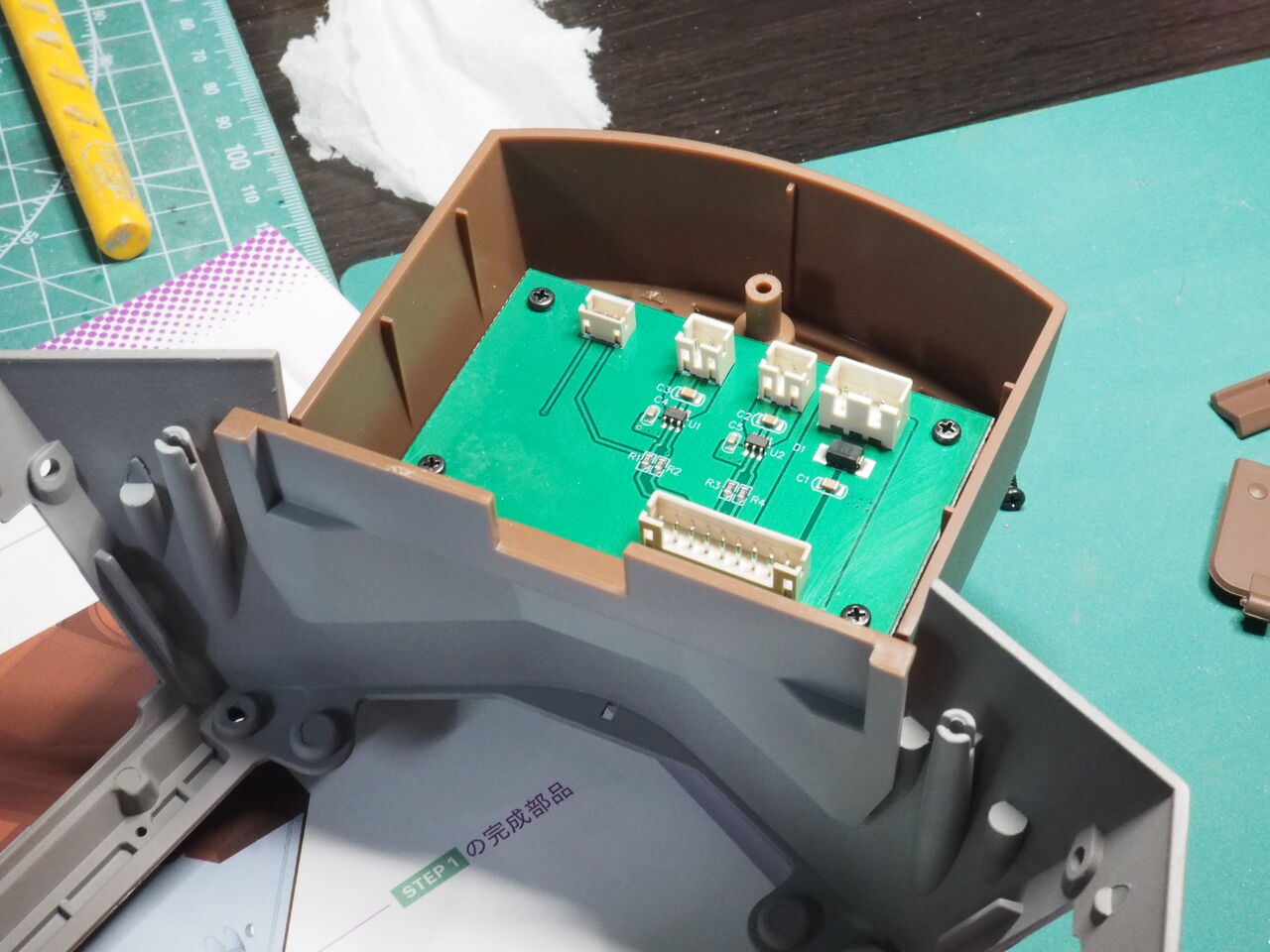

007のパーツ。砲術師側のハッチと基盤です。

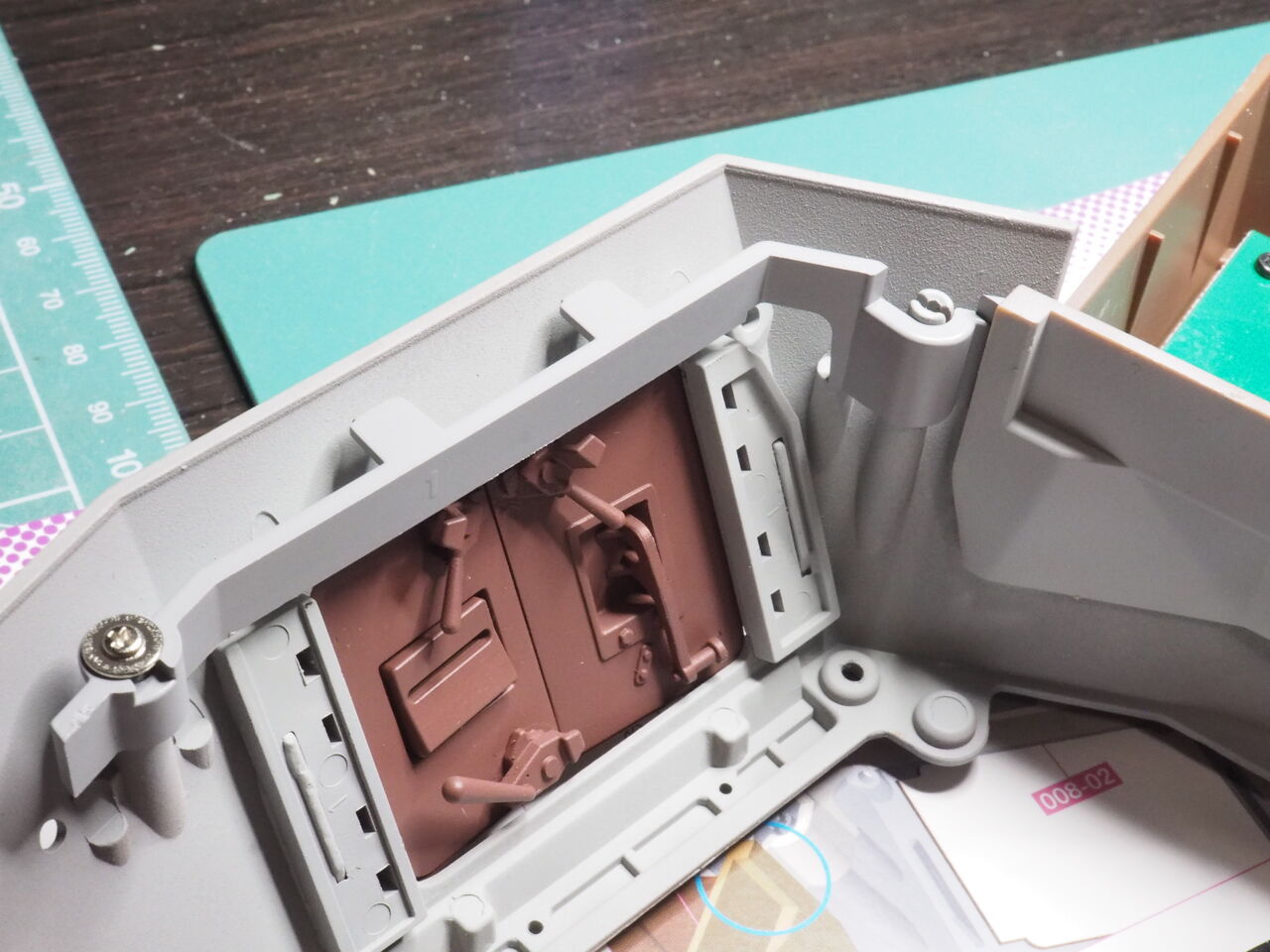

ケベックカステンに収納します。

ハッチ用のヒンジを接着。あとでグレーに塗りましょう。

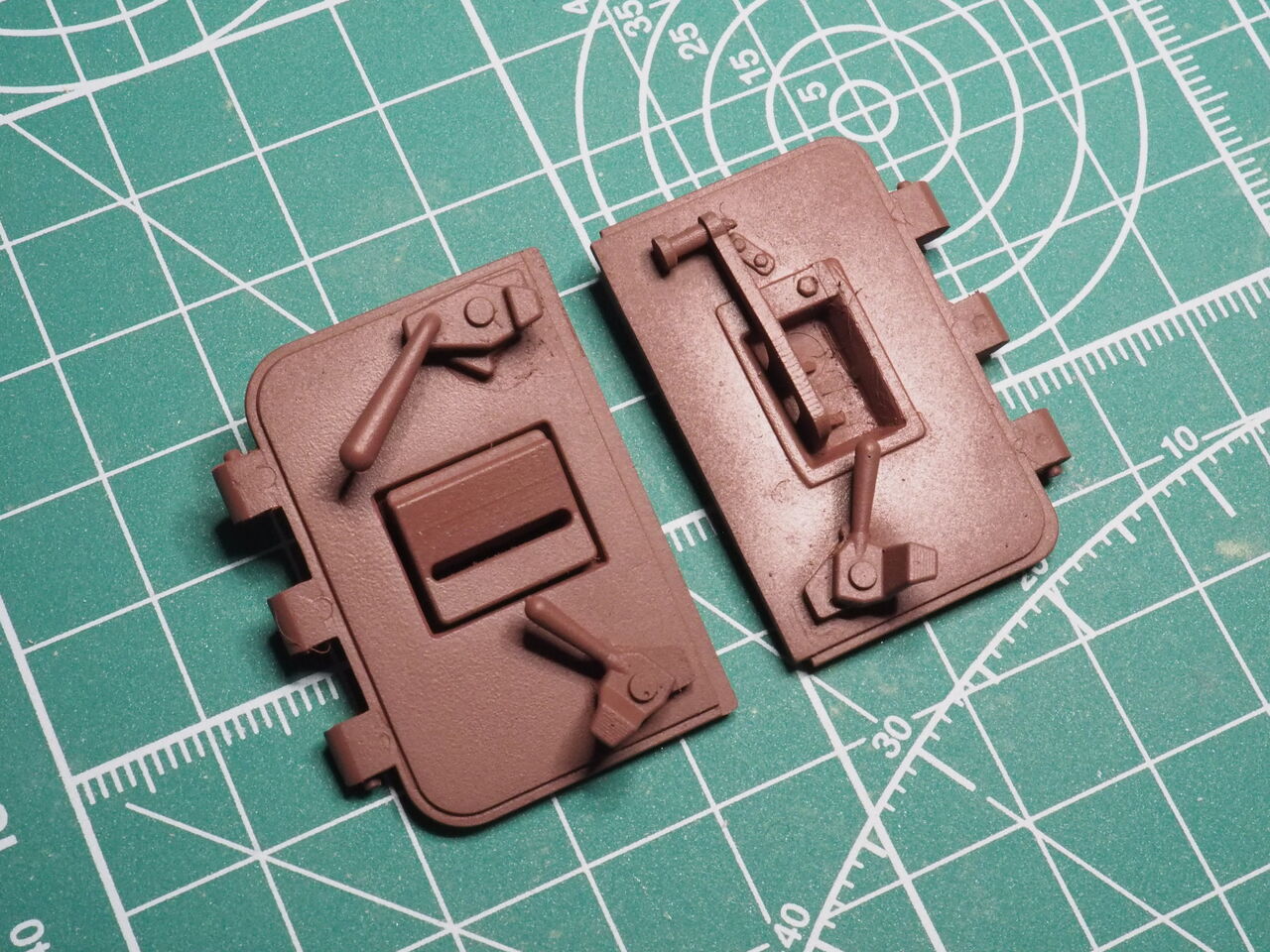

ハッチです。ヒンジ部分の肉抜きにパテをうめてます。あと・・・取手？というか何でしょうか？。ちょっと酷すぎません？

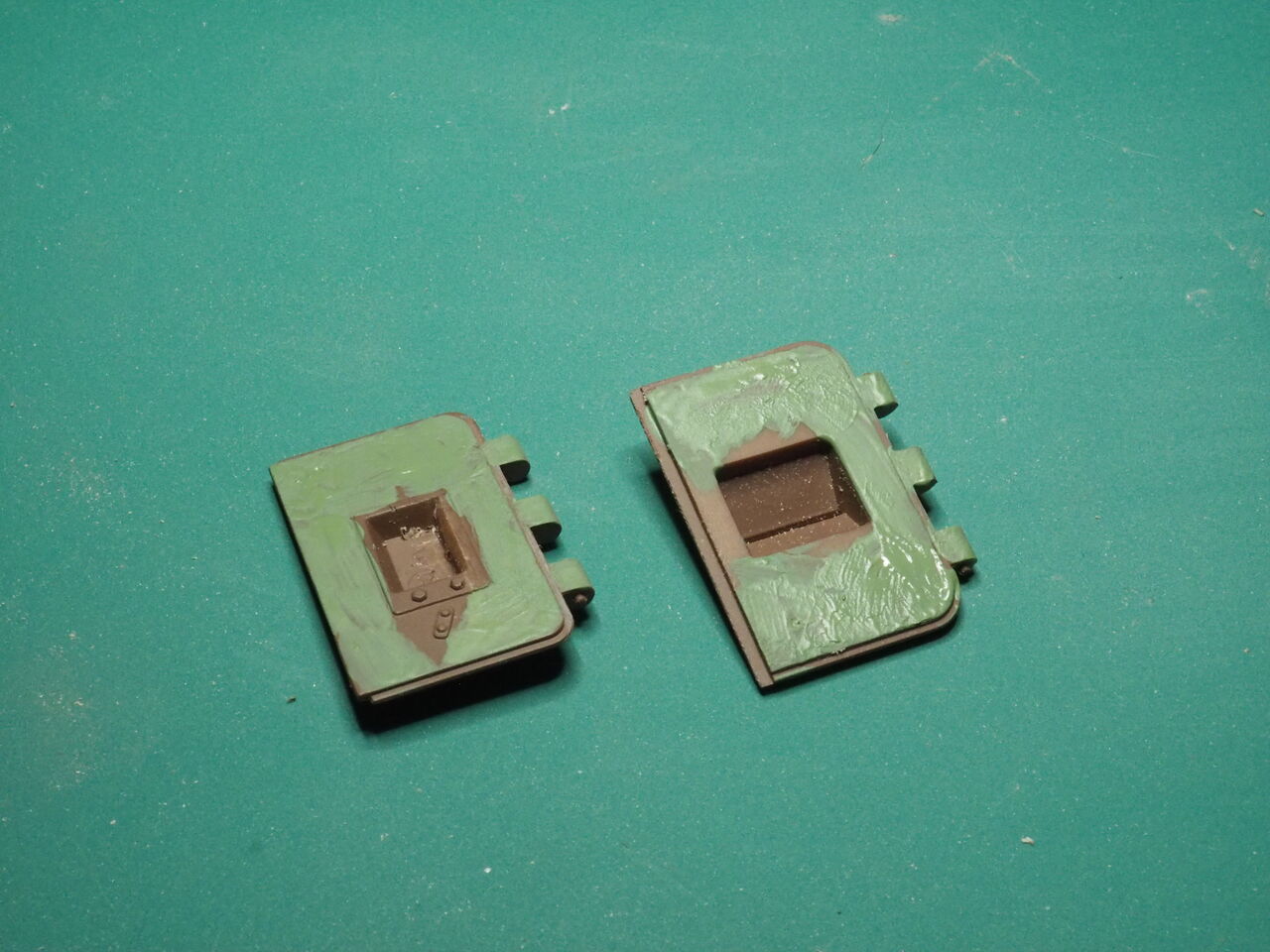

全部切り飛ばしました。ラッカーパテで傷など埋めます。

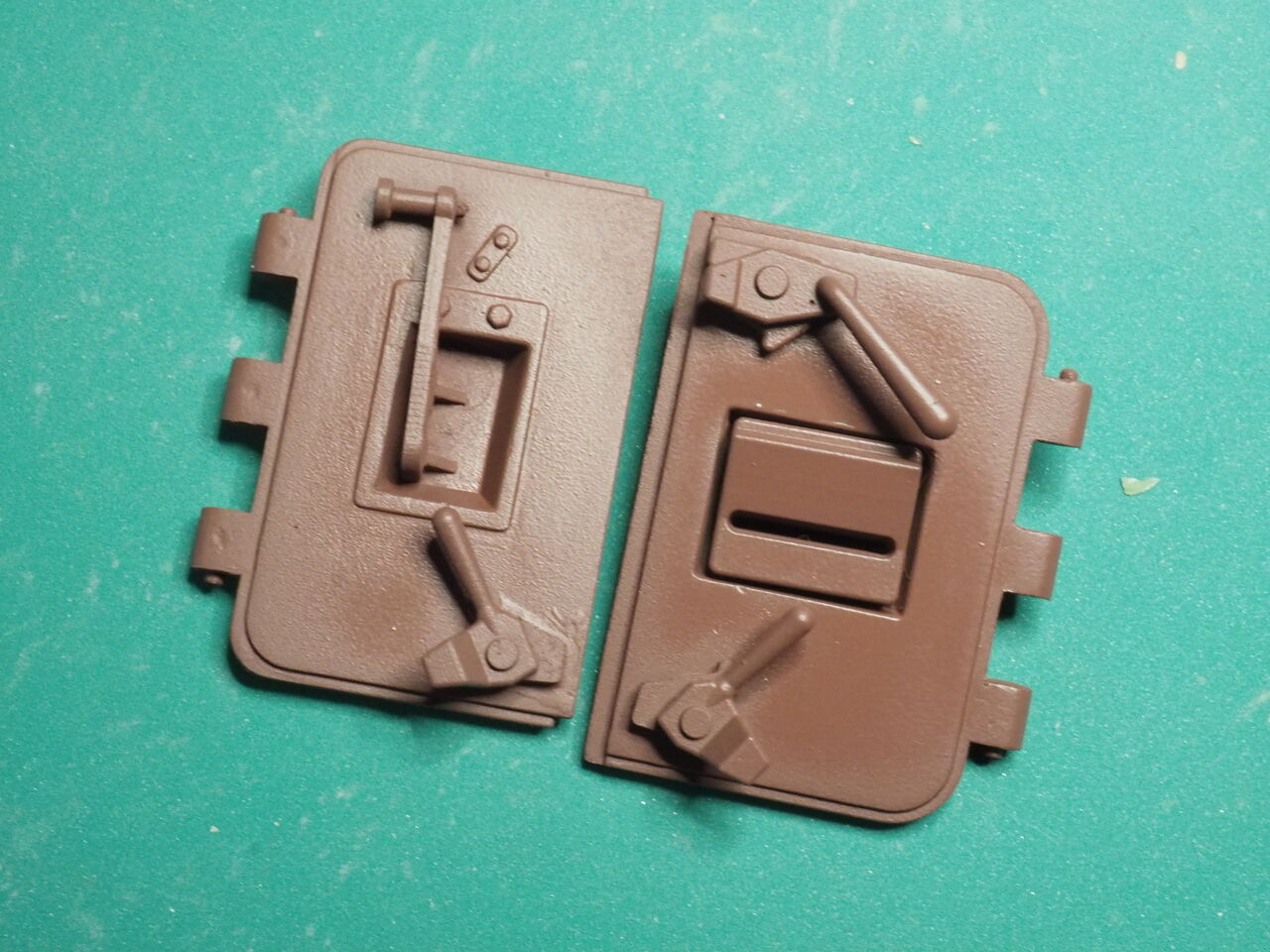

一応、実車写真から作ってみました。実車のH型は射撃ハッチ（写真左の四角い凹み部分）は溶接されてたりオミットされてます。右側の外を見るための窓も無くなっていきます。

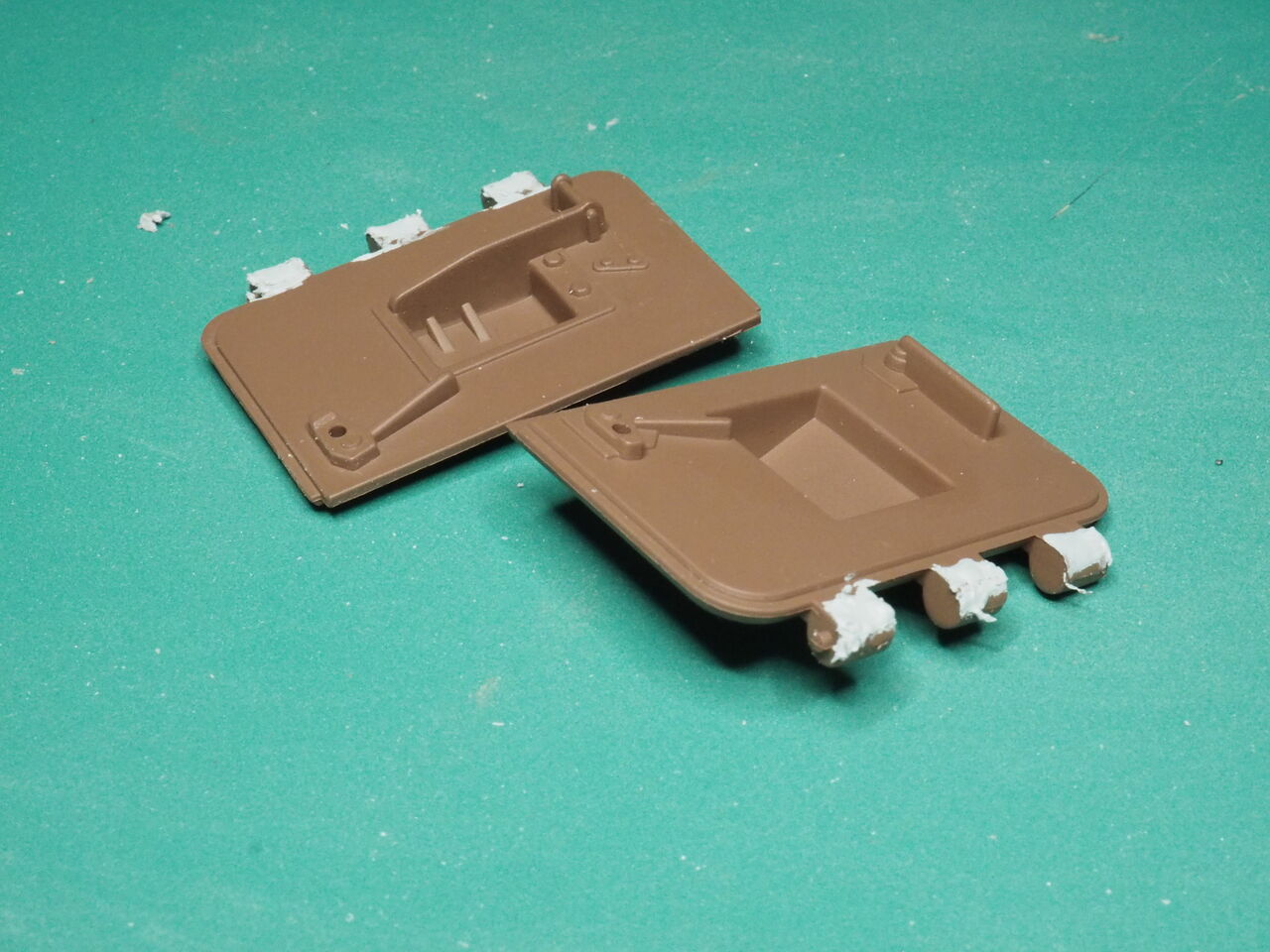

サフ吹き後。

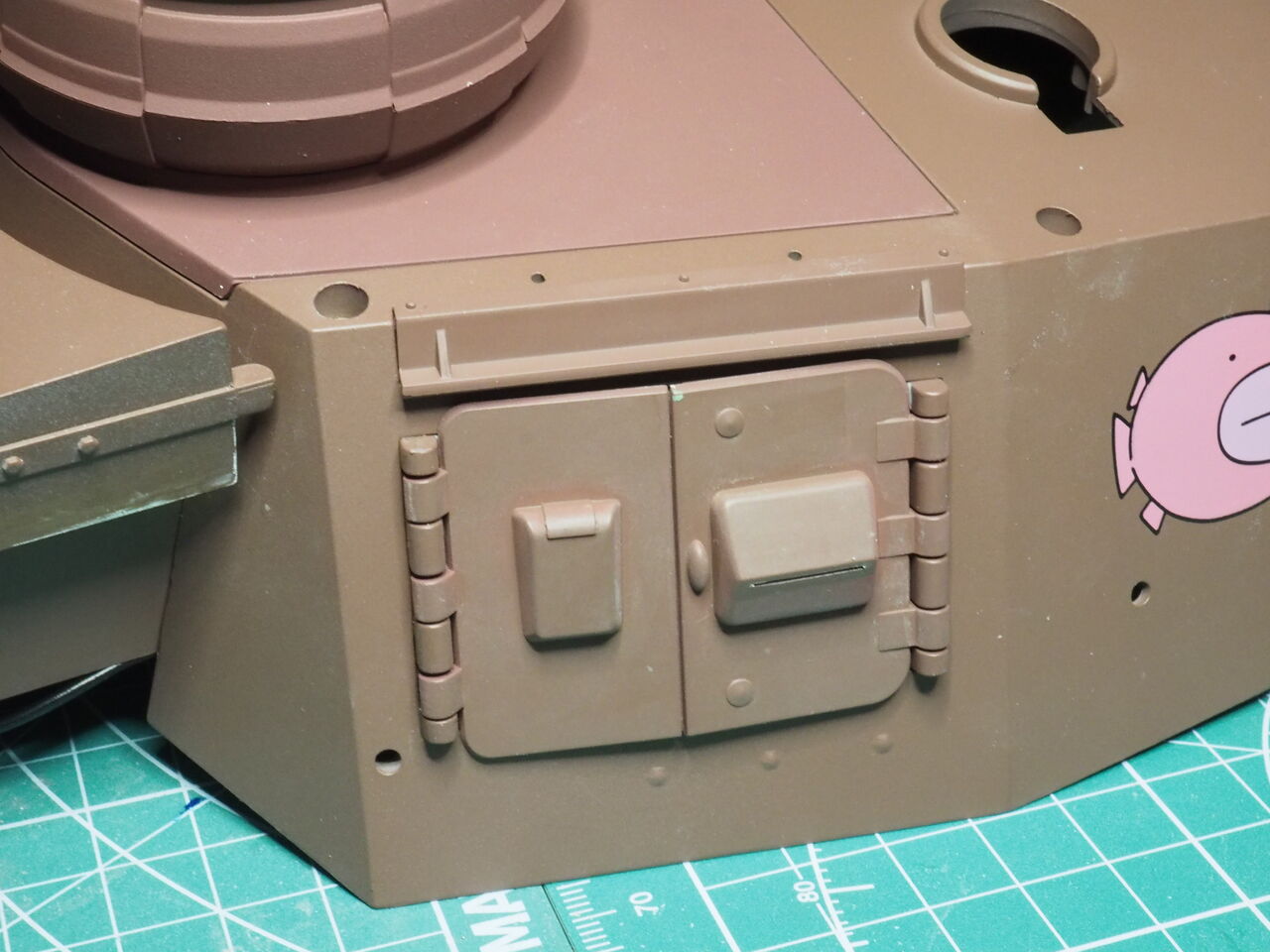

007号の完成状態。

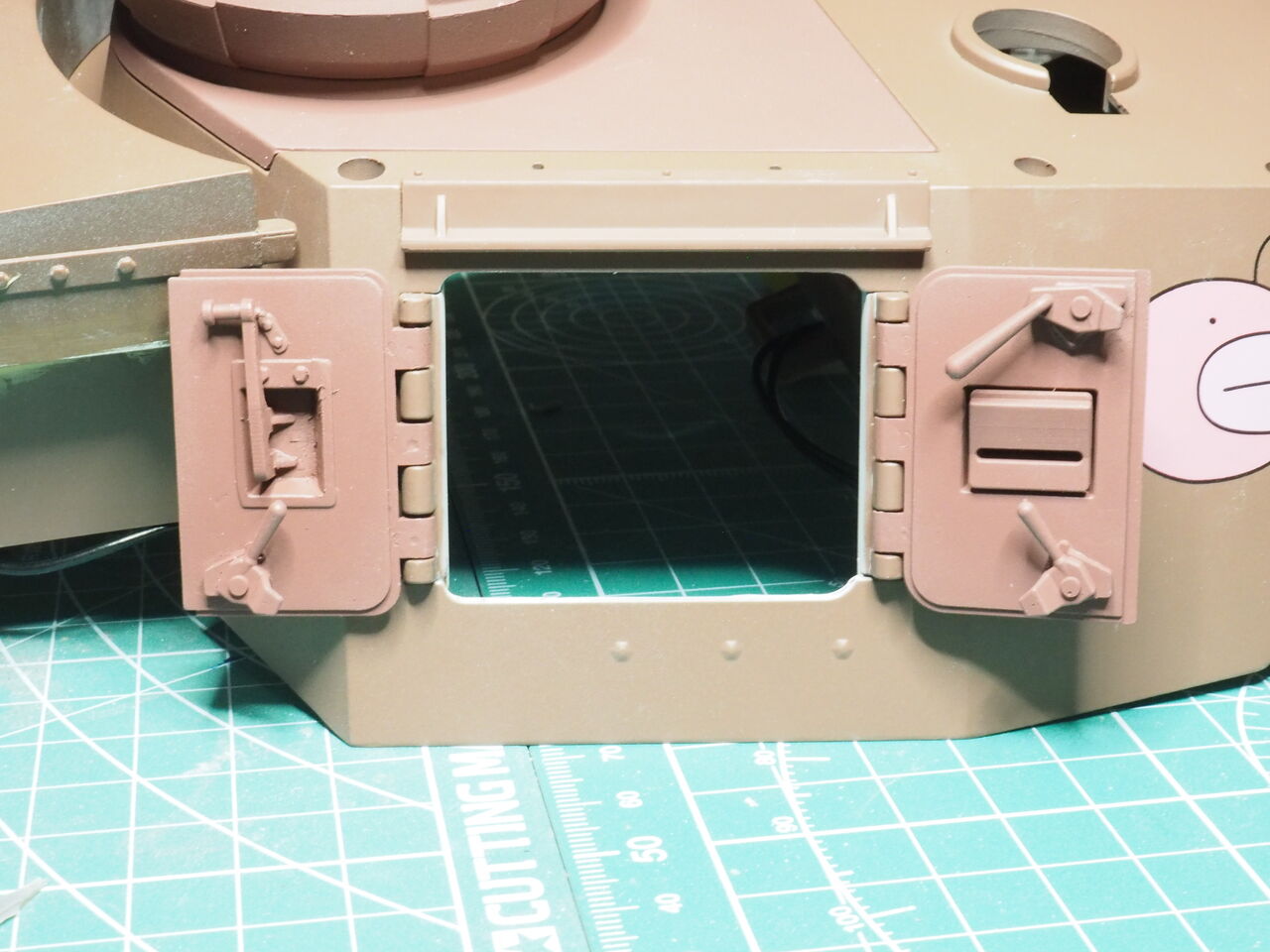

開いたところ。本来、ハッチストッパーがあるんですがガルパン仕様にはあるんでしょうか？

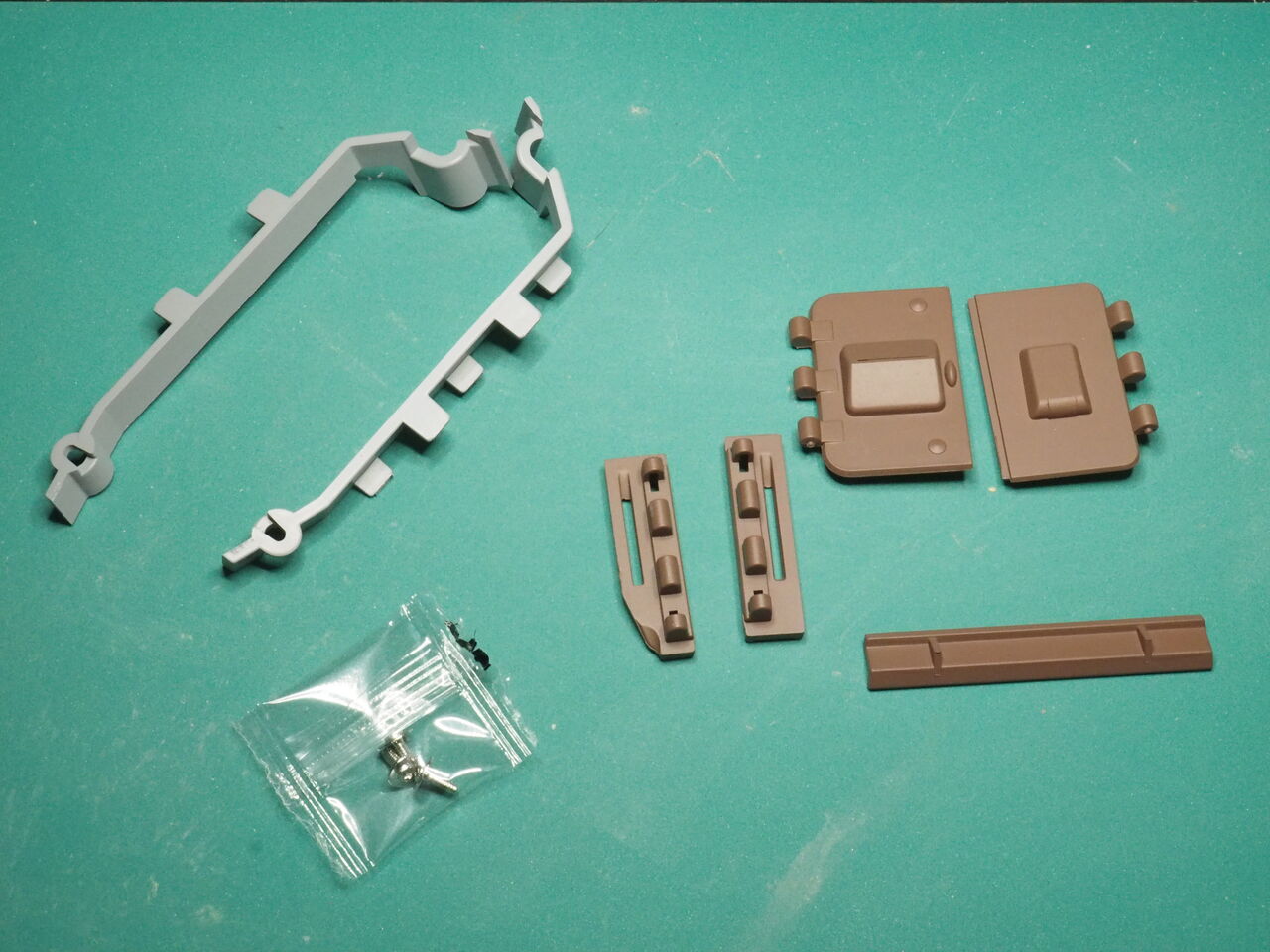

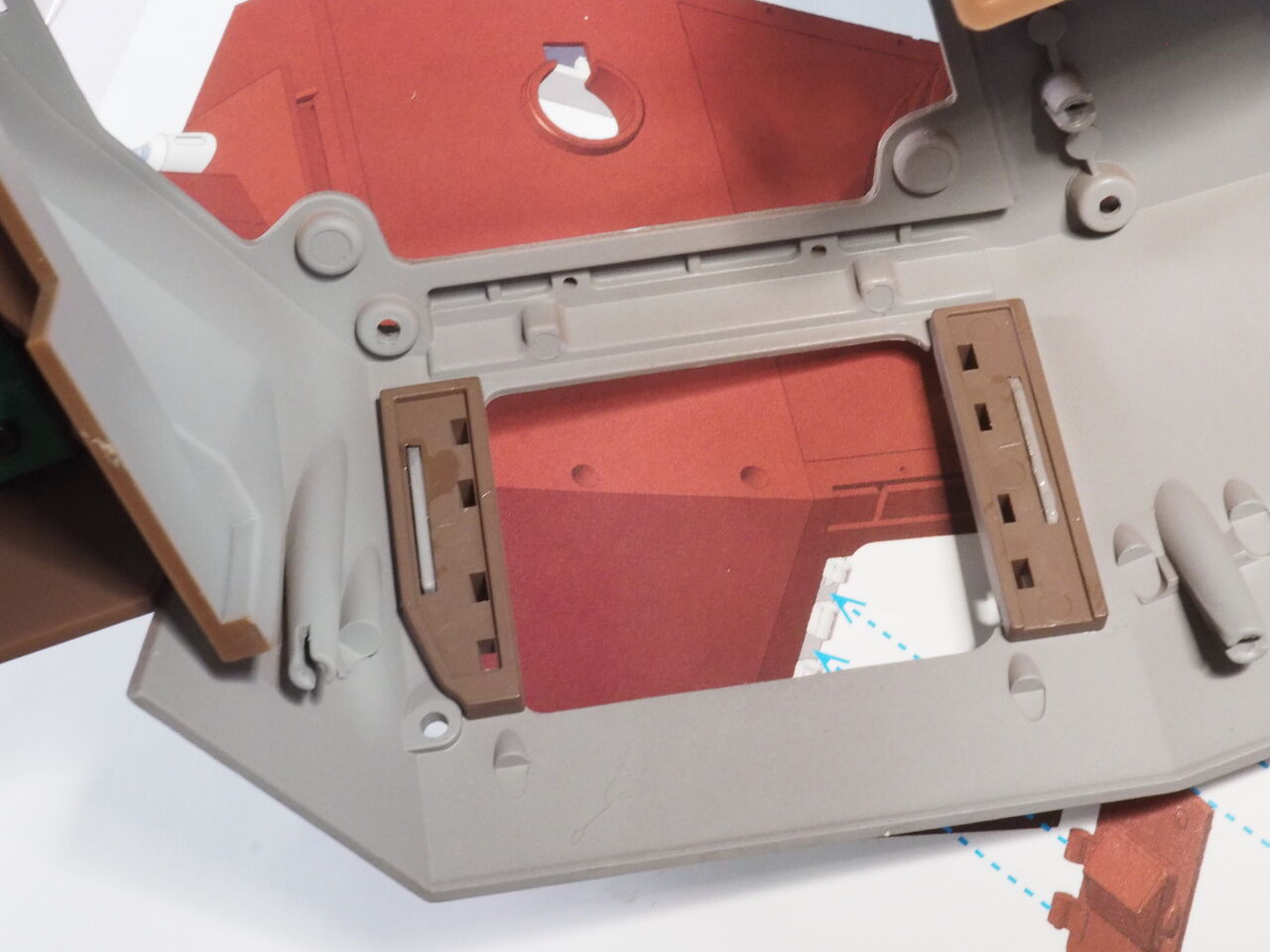

008号。装填手側ハッチと砲塔内部の配線固定部品です。

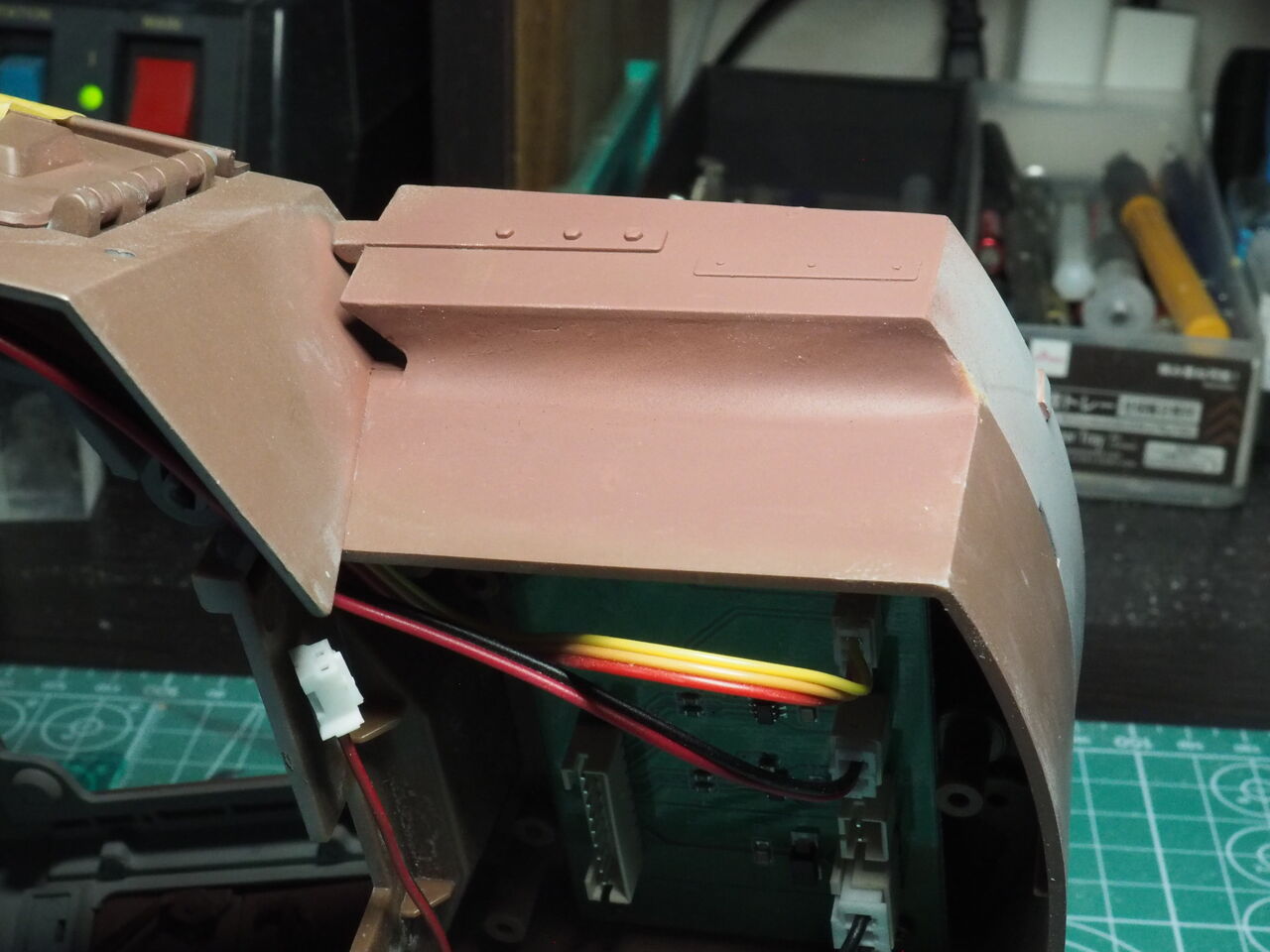

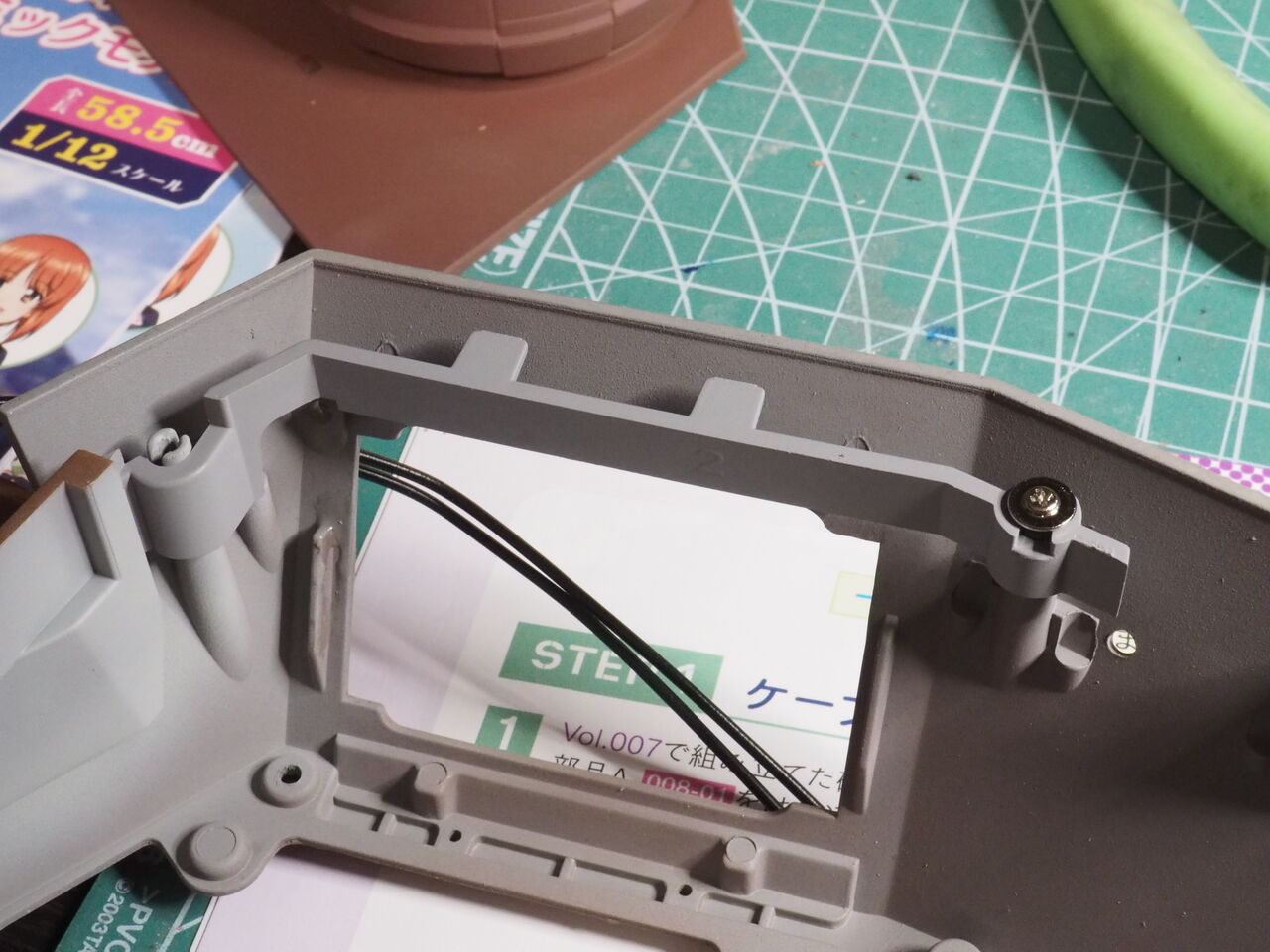

この隙間に配線を仕込みます。

反対側にも。

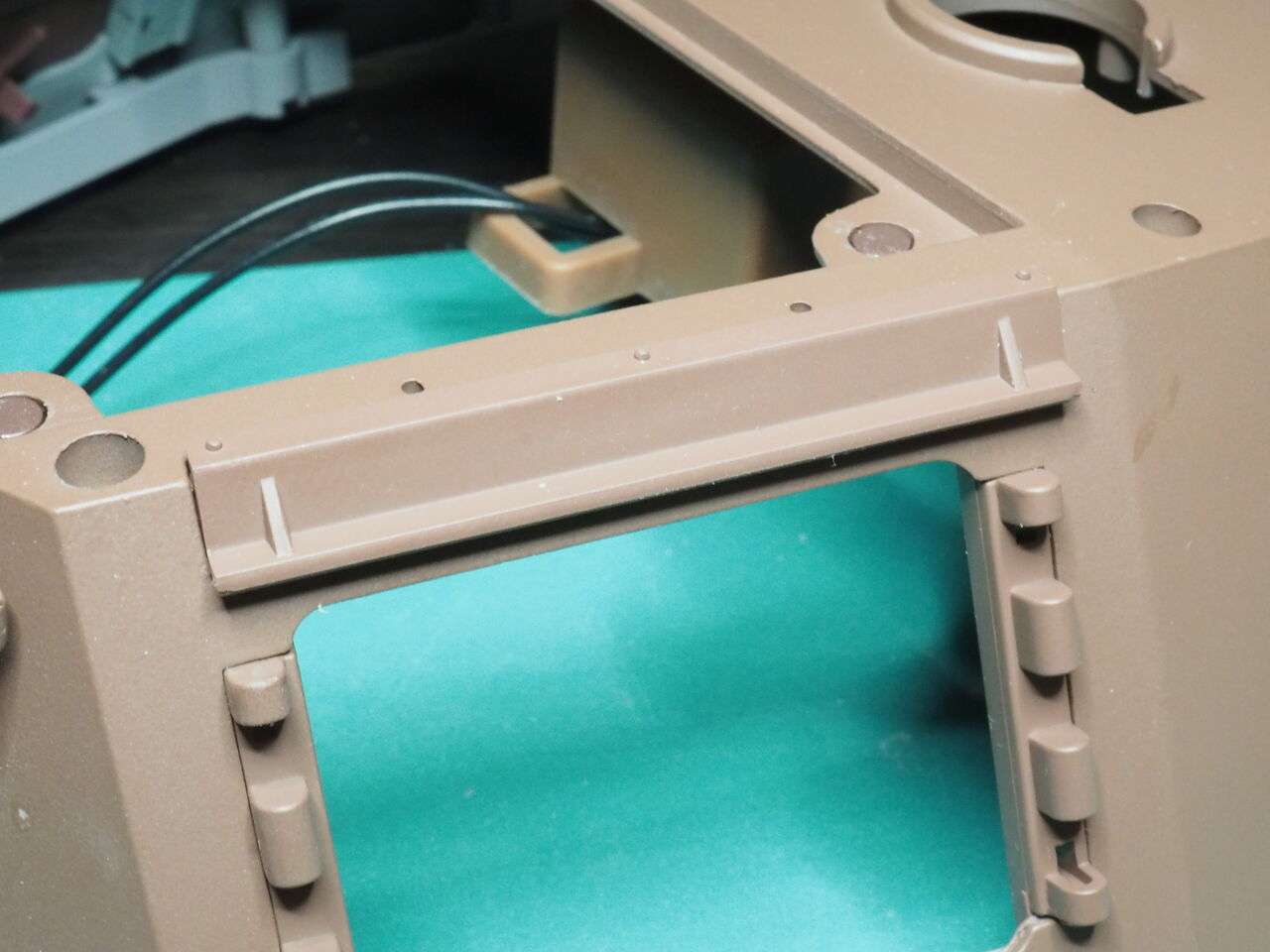

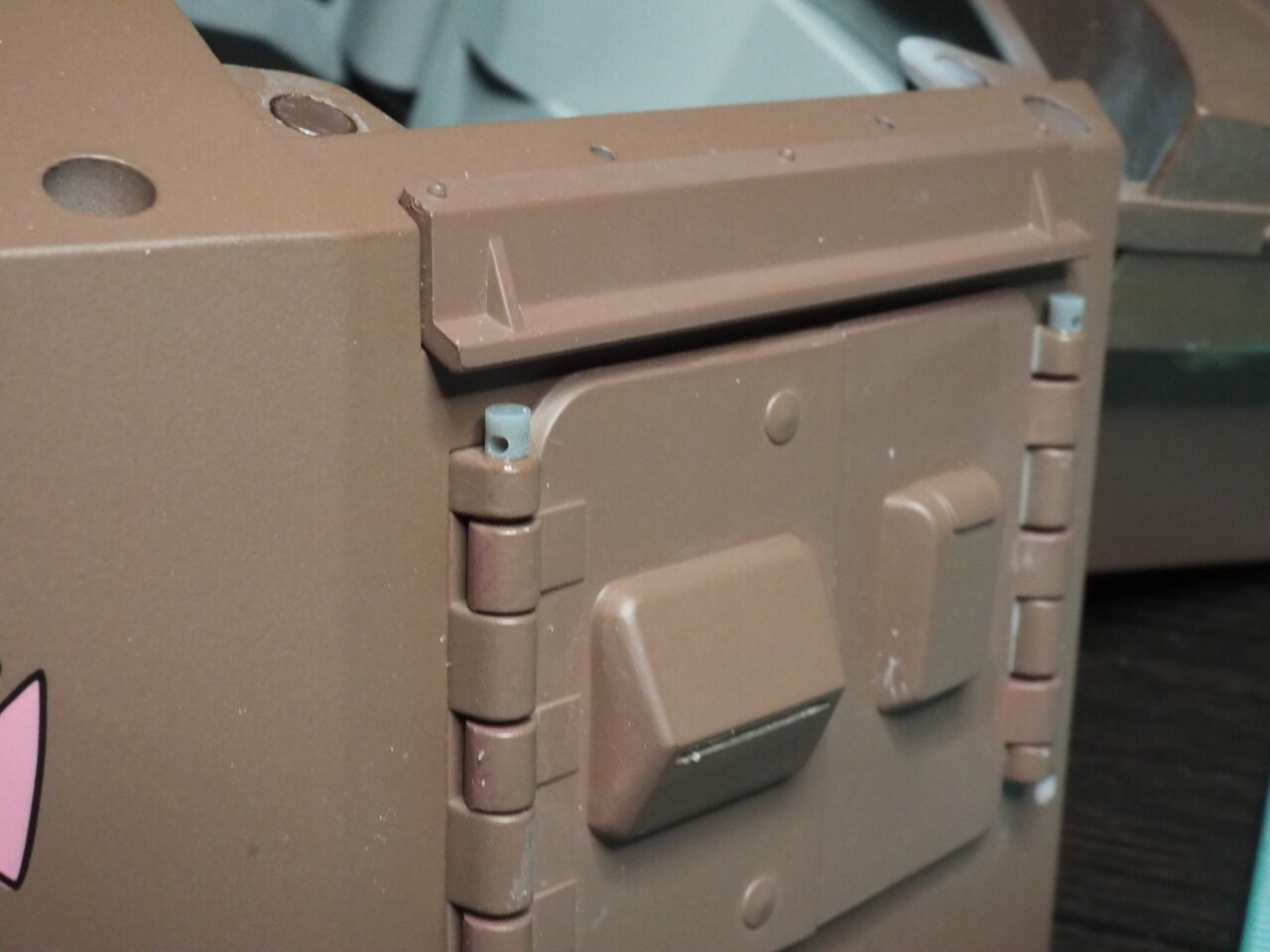

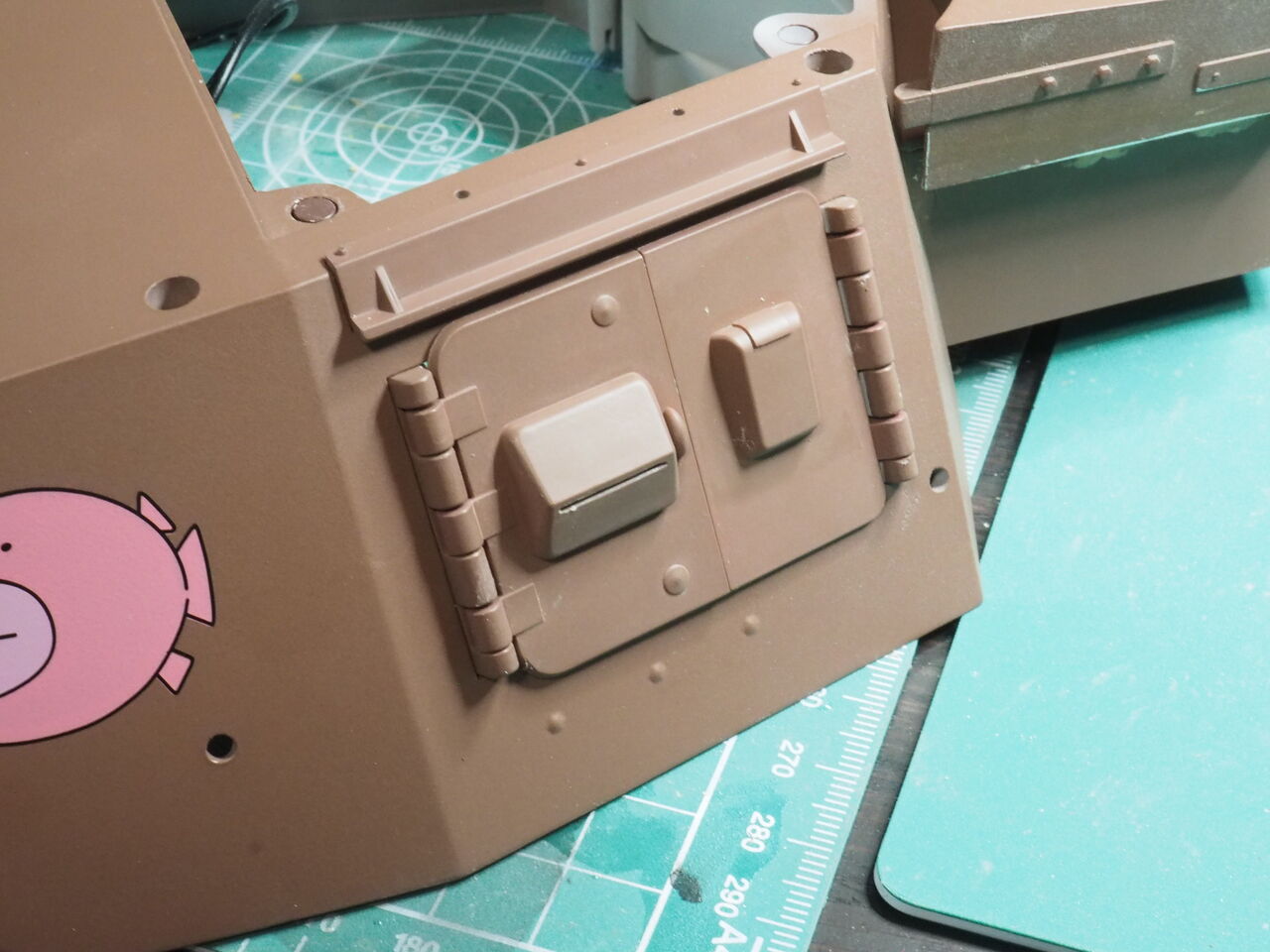

ハッチ上部に雨樋、ヒンジも両側に接着。

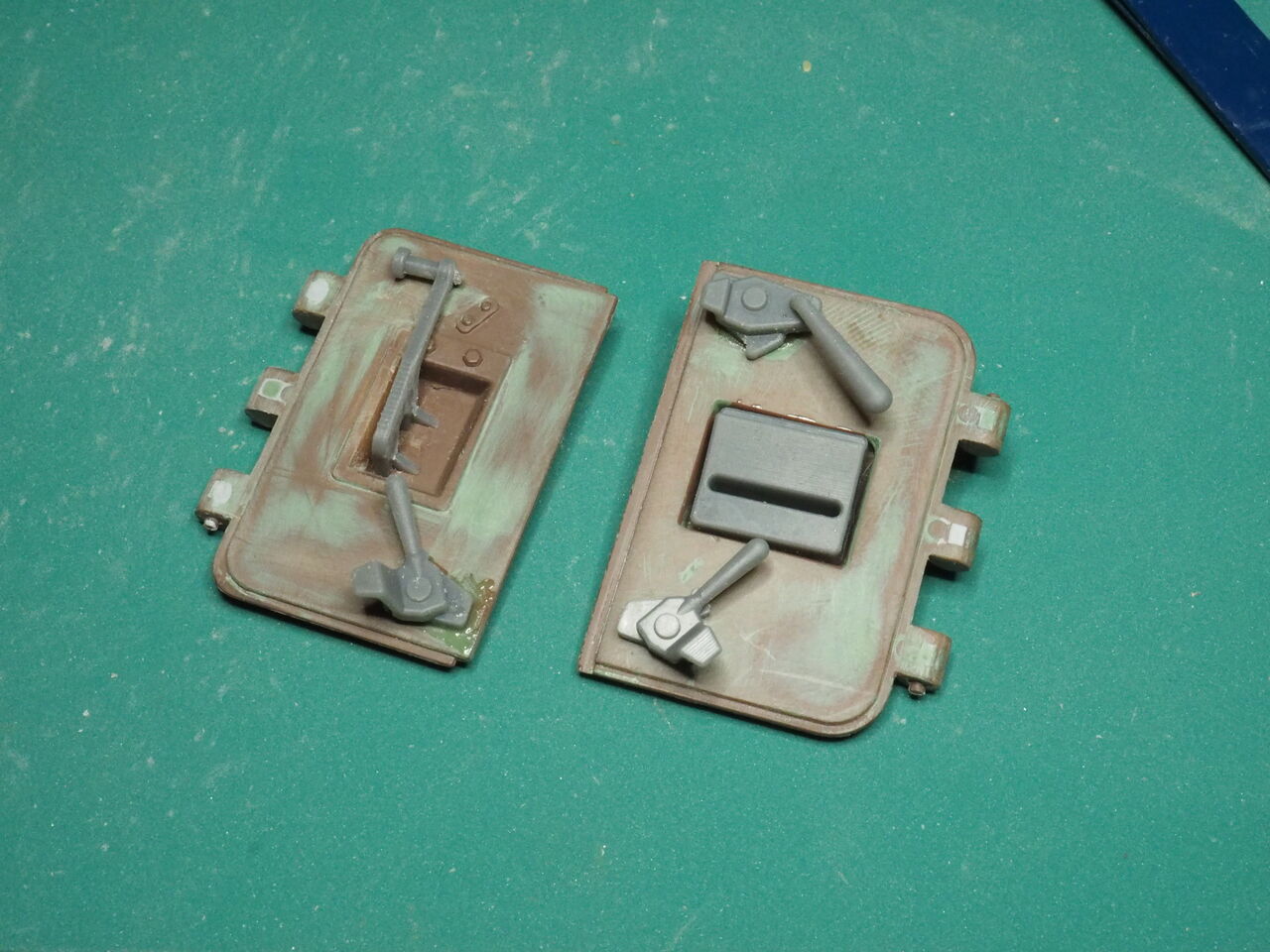

こちらも取手など接着。

閉じたところ。

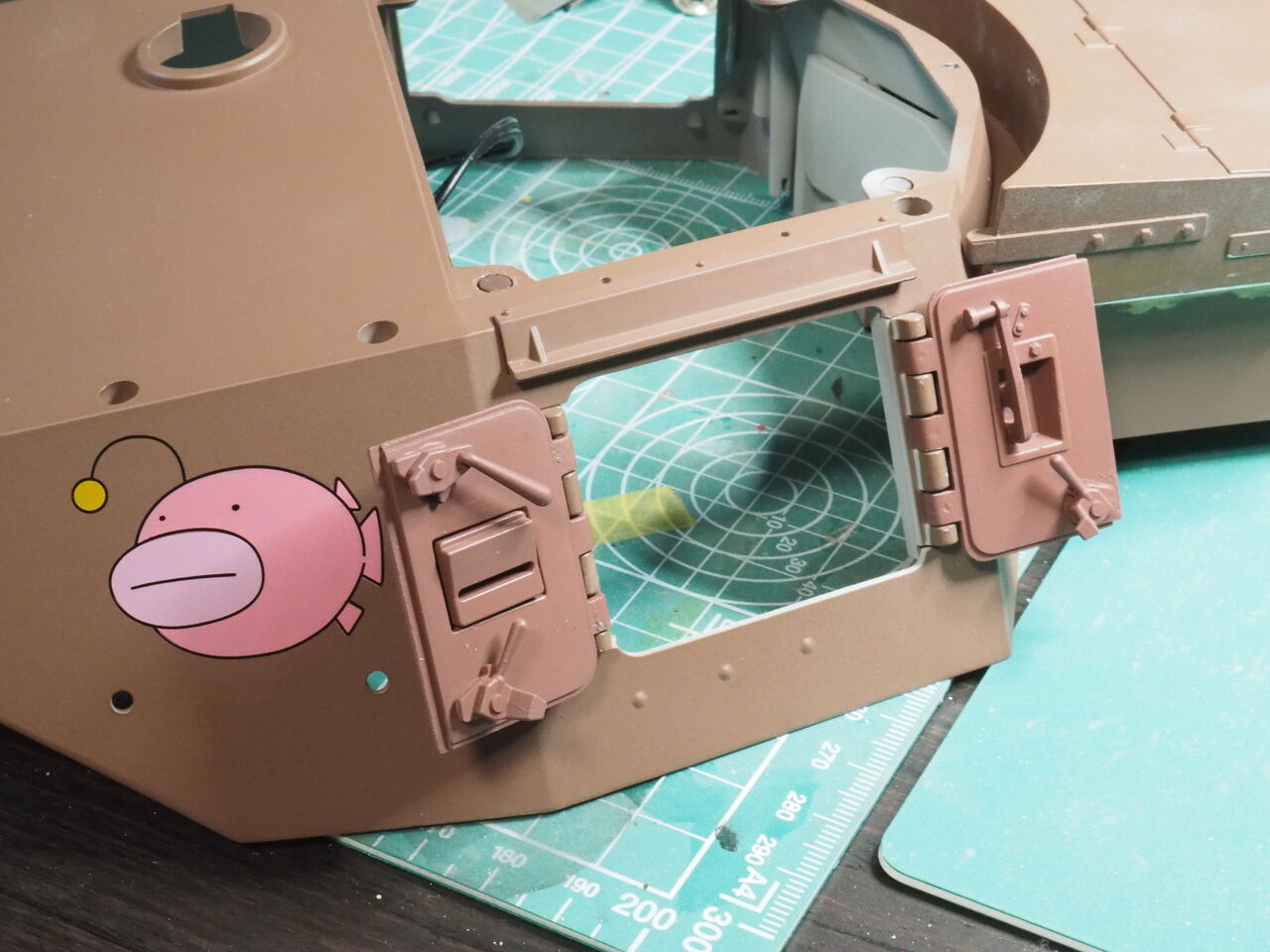

開いたところ。

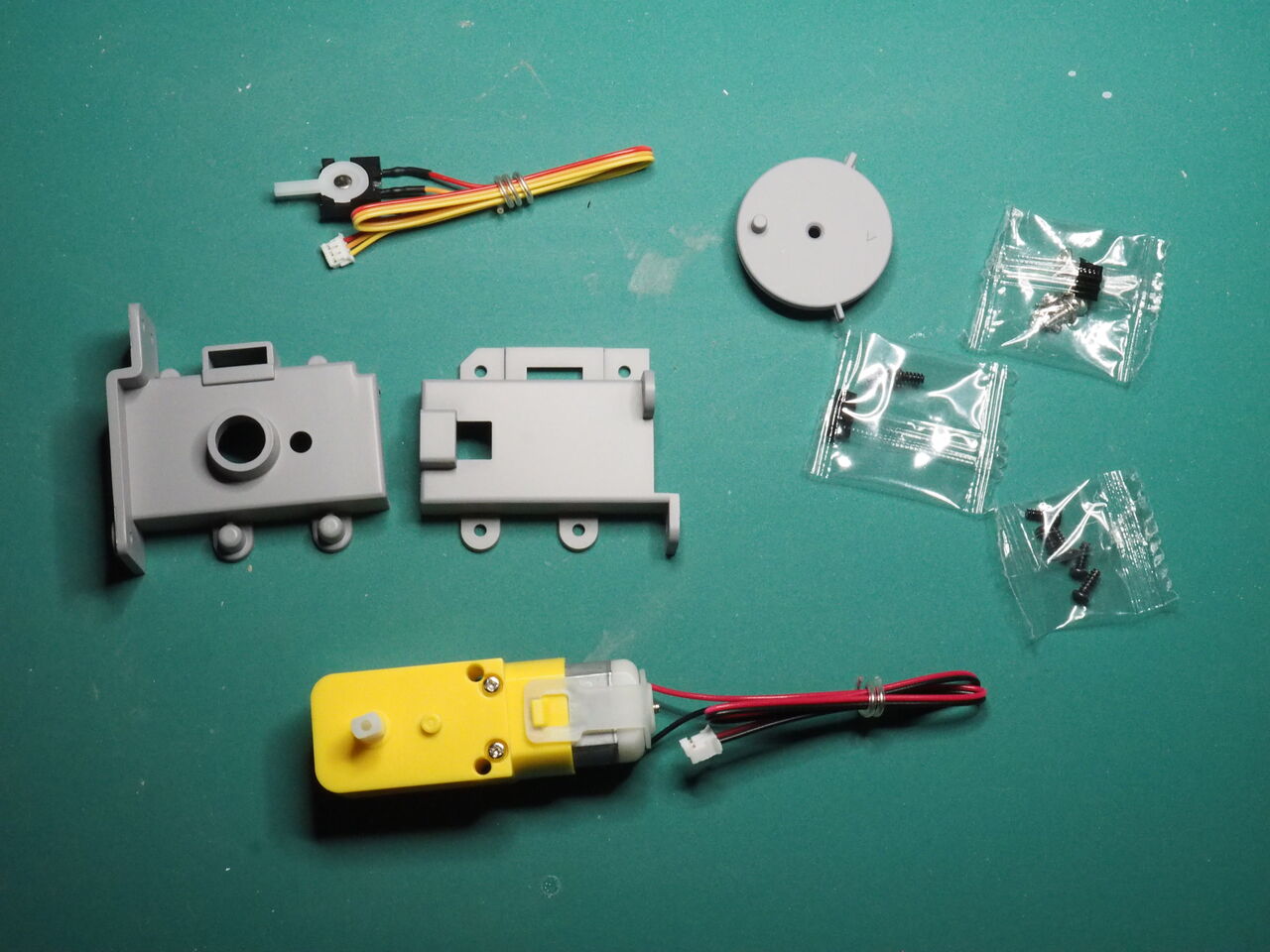

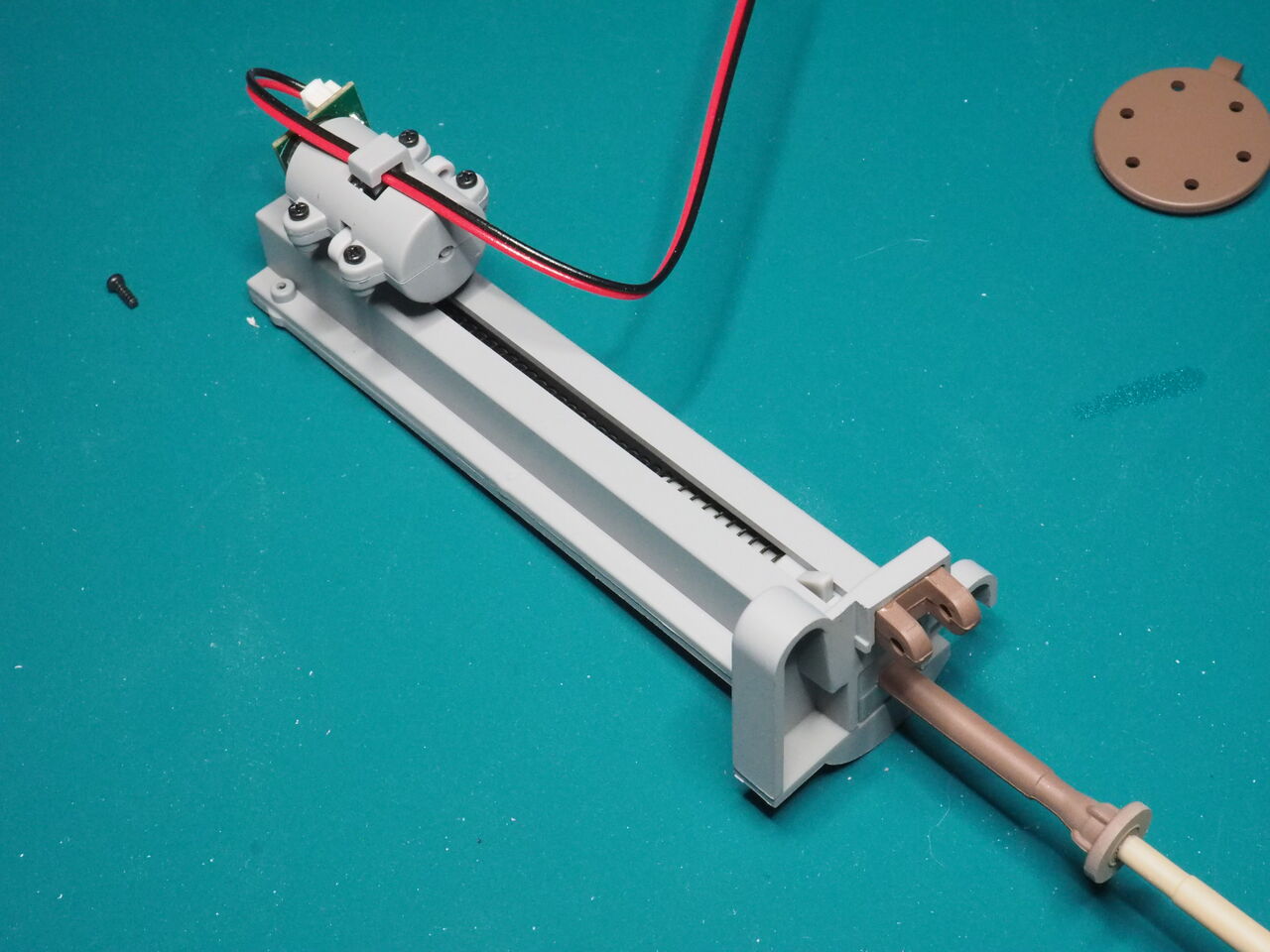

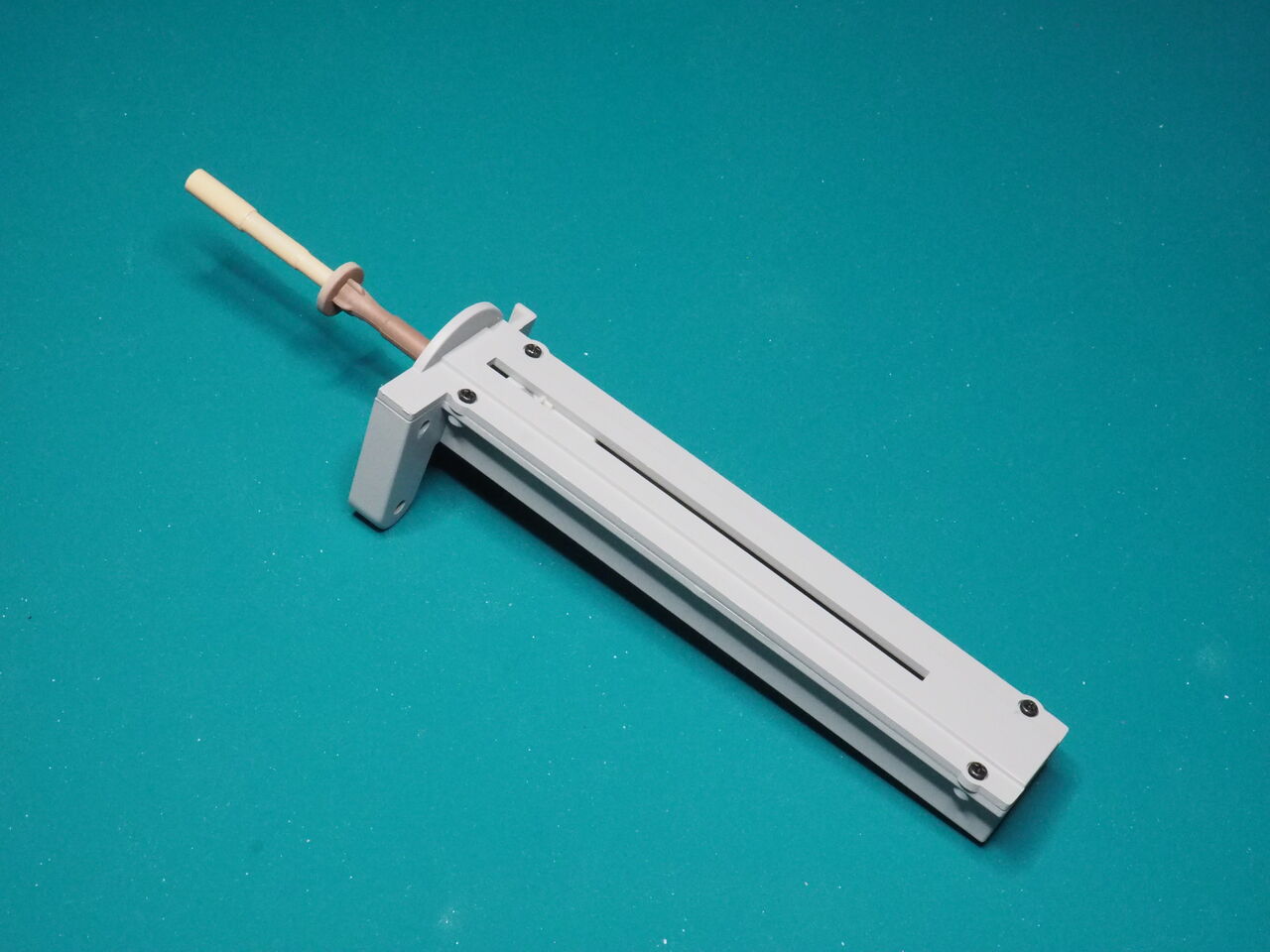

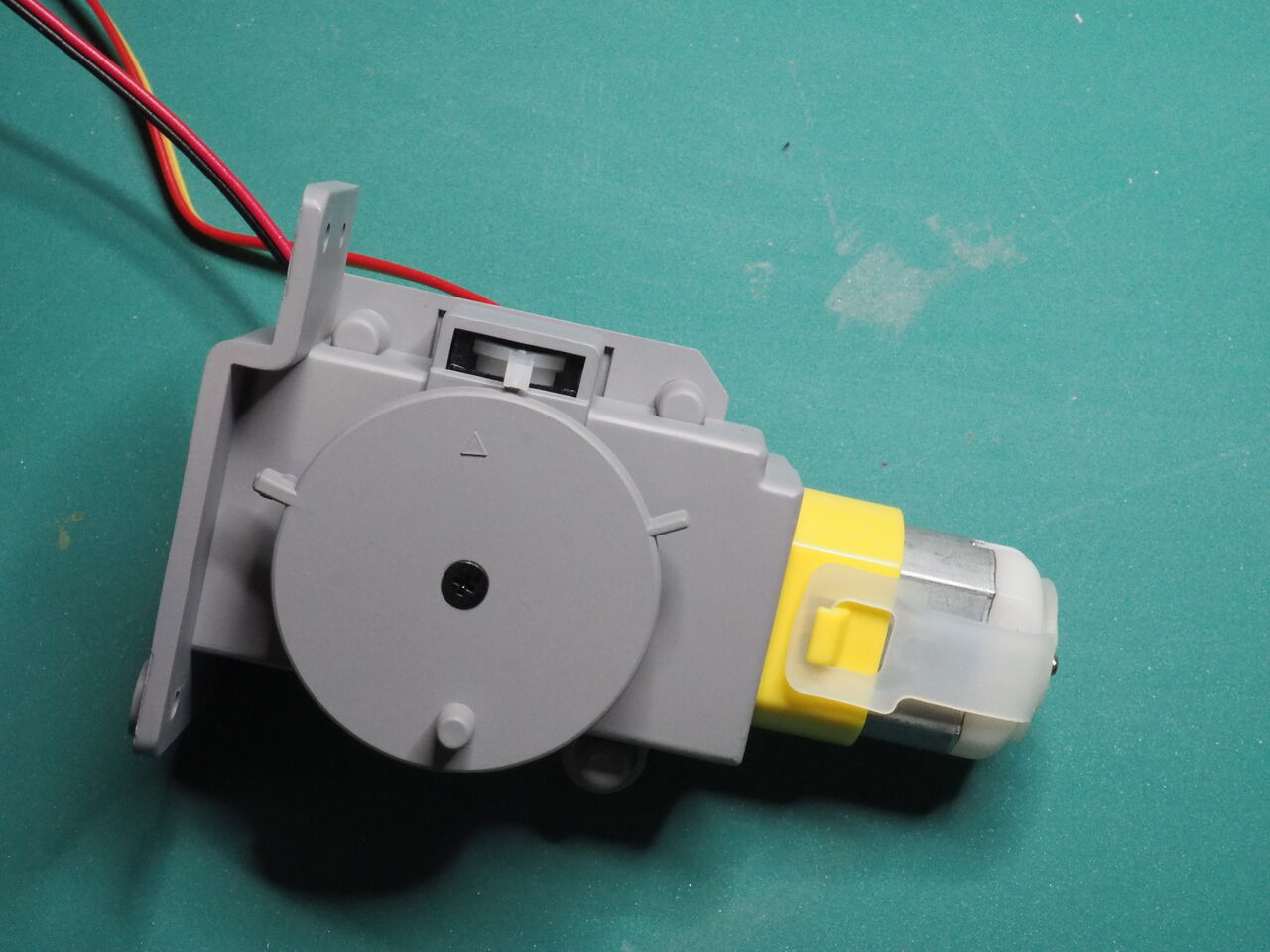

009です。砲身上下駆動部分。

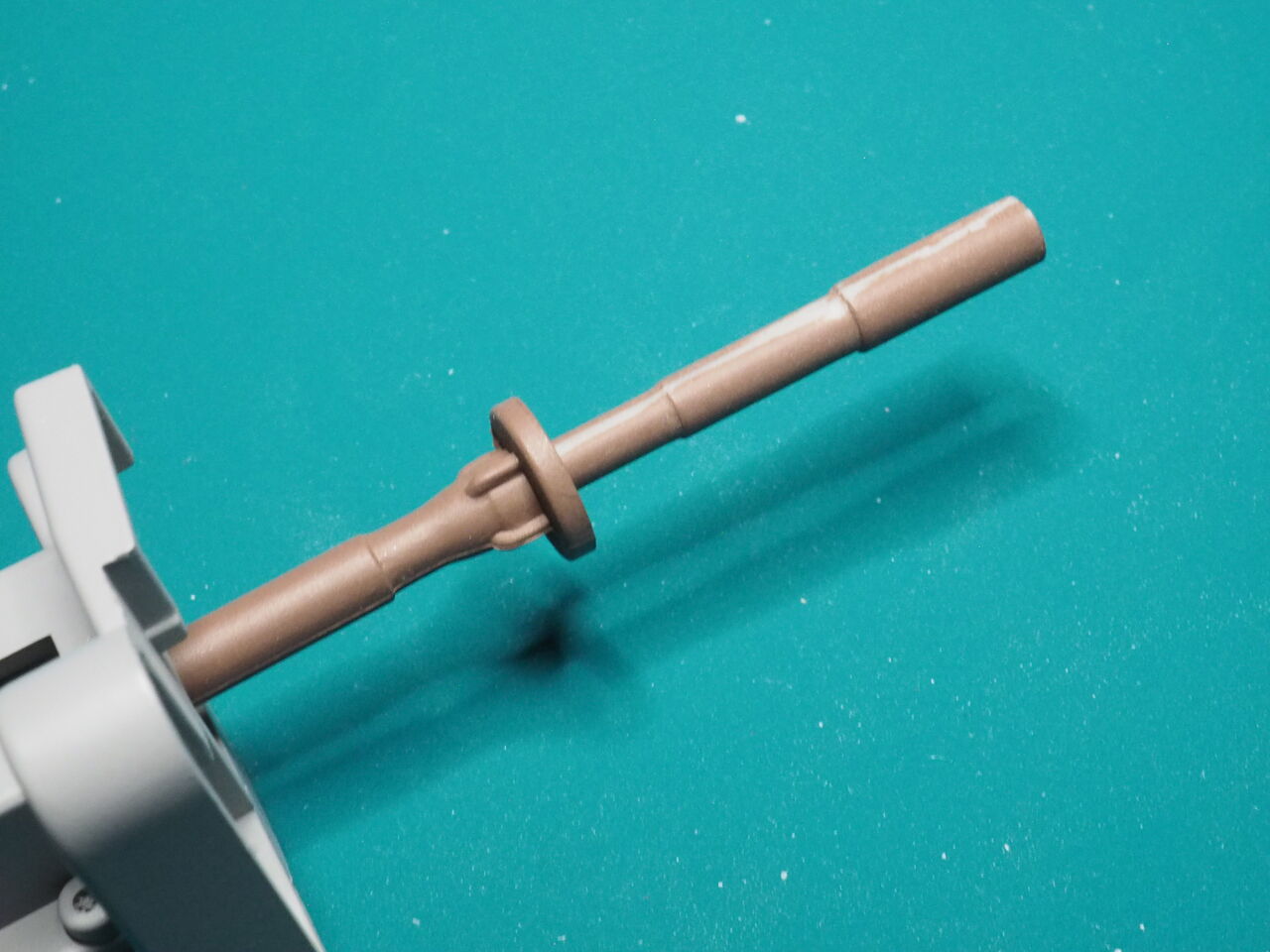

説明書どおり組んで・・・

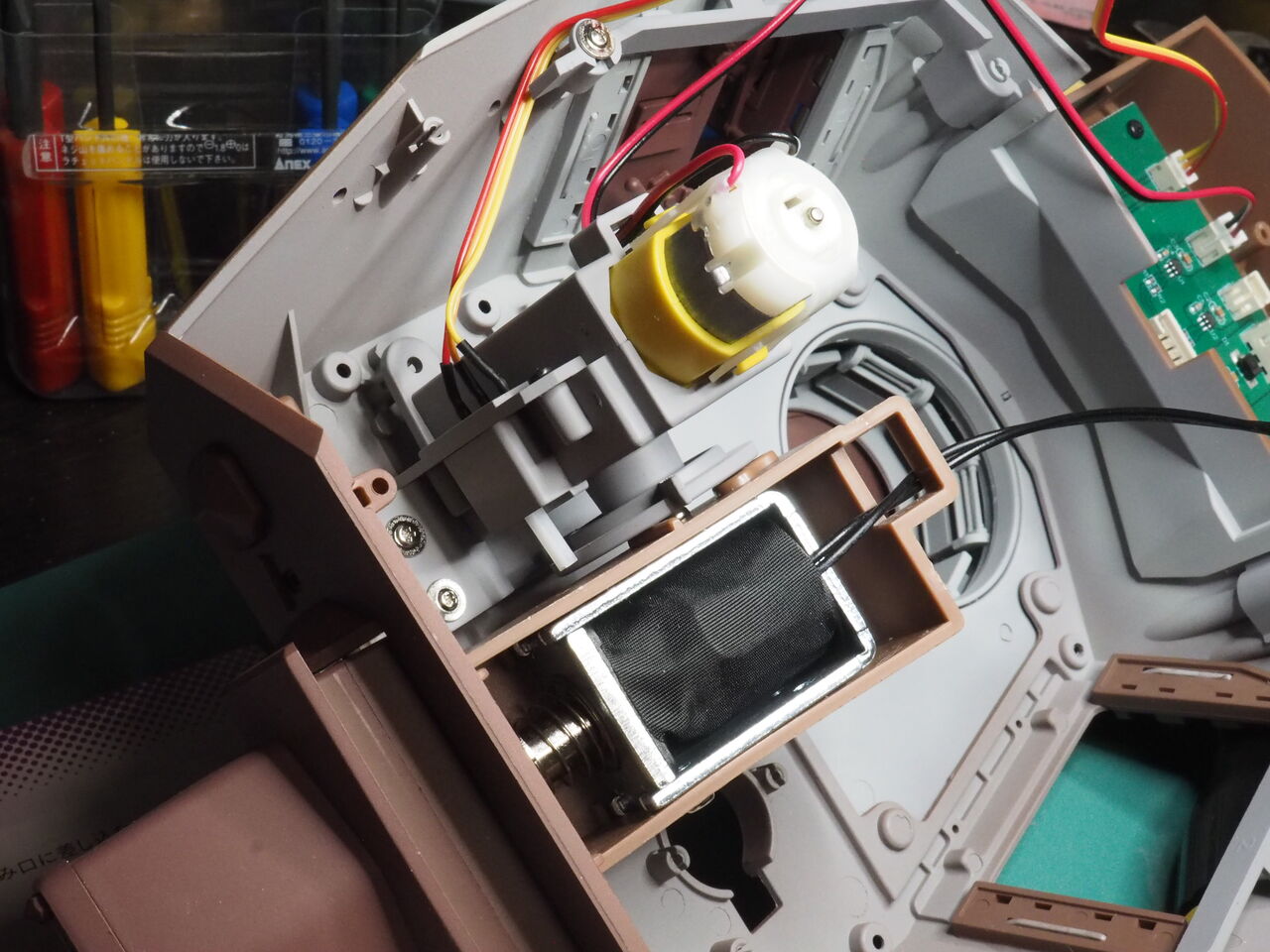

組み込んで・・・

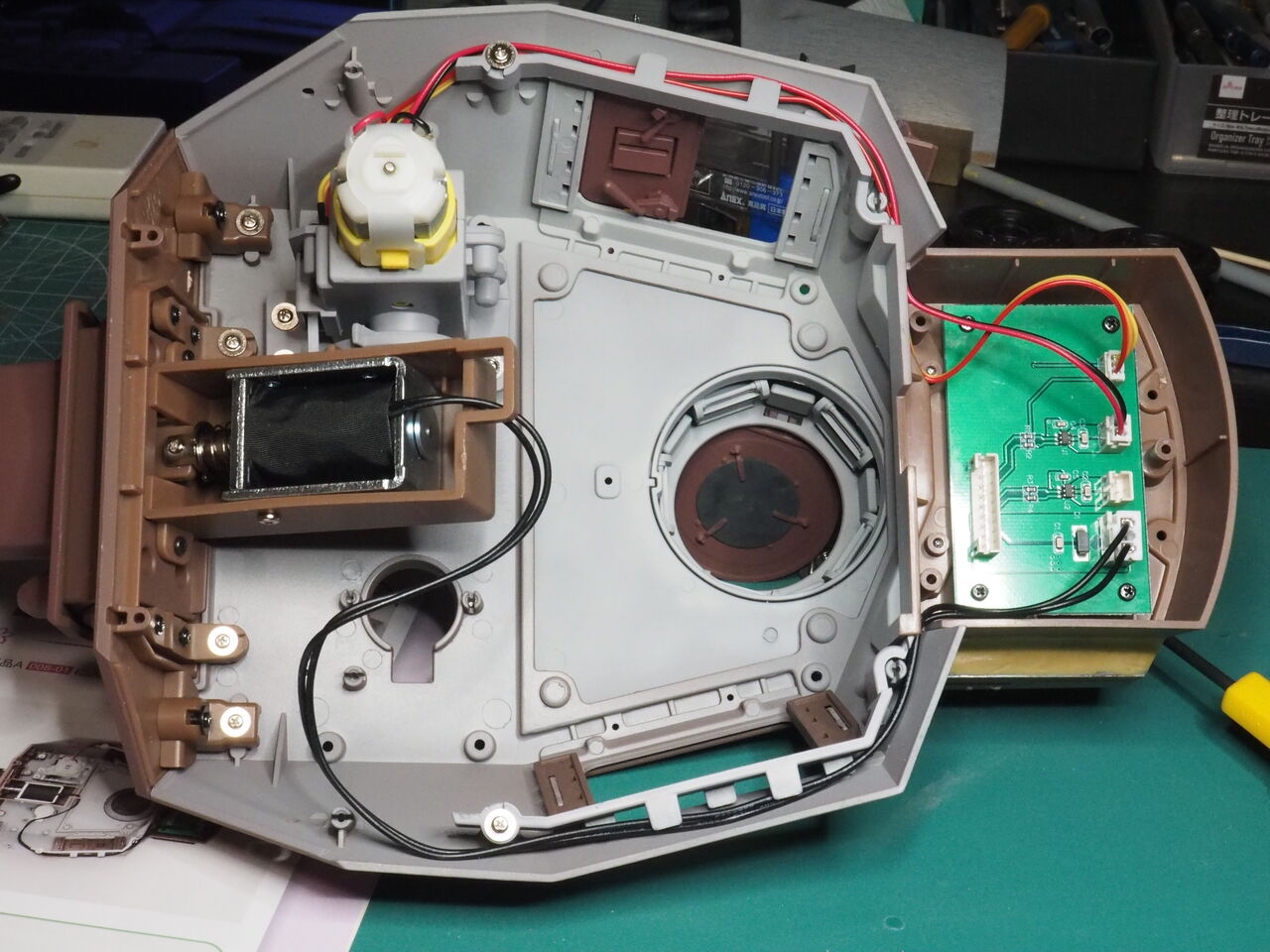

配線して・・・・

終わり・・・・・

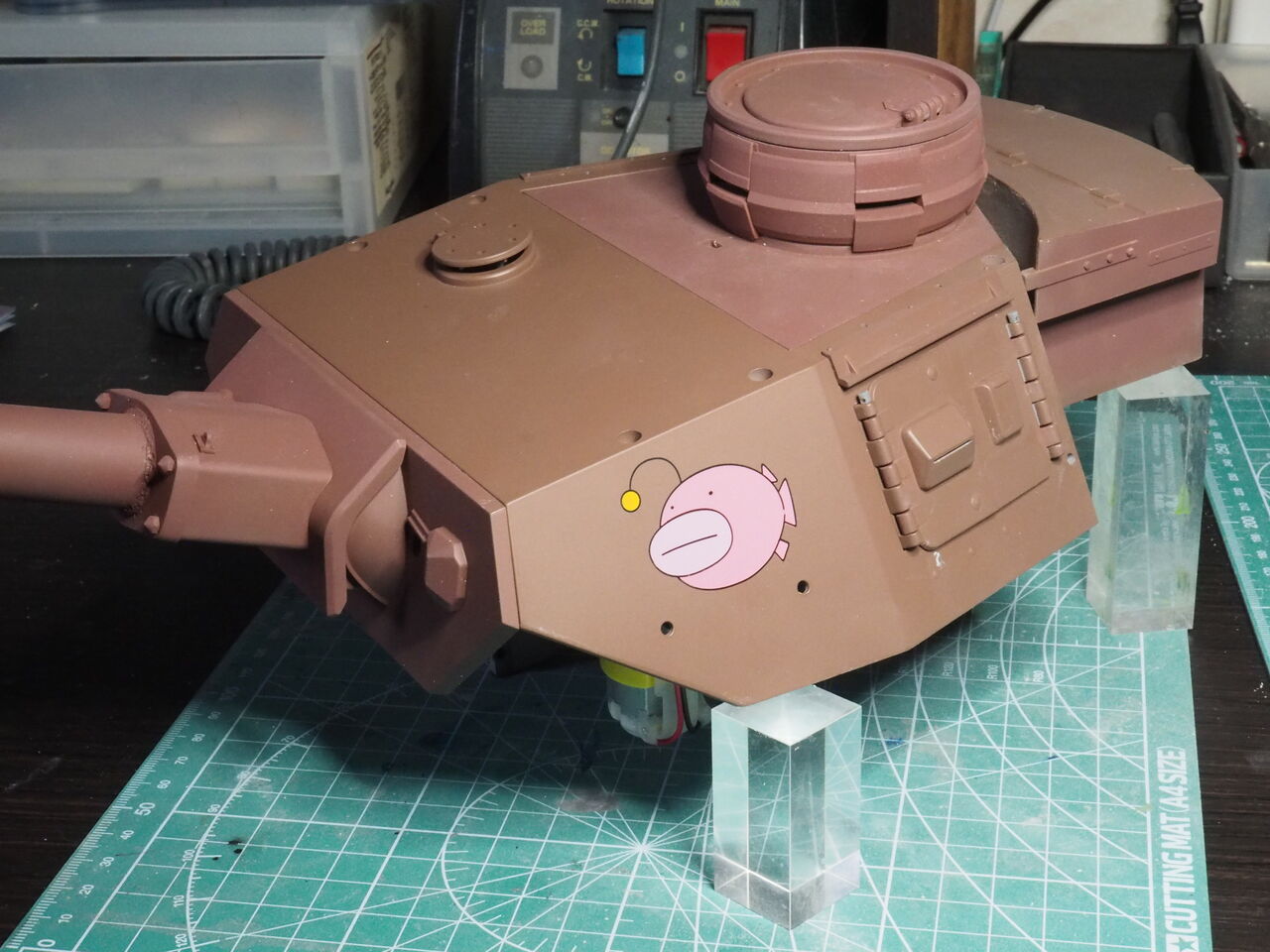

あっという間に組み上がりですね。今回はここまで。

ガルパン最終章も折り返しして４話。レンタル開始まで待っていました・・・地方在住には厳しいですよね・・・。もう直ぐ5話も見られるそうなので楽しみです。

換気扇ももうすぐ設置できそうなので模型制作も始められそうです。

先日、017が届きました・・・サクサク進めましょう・・

003のパーツ。砲塔の前面とソレノイドなど。砲塔前面はプラでした・・・

こんな感じ。

001パーツと問題なく組み上がります。

砲塔につけて003は終了。デカいです・・・

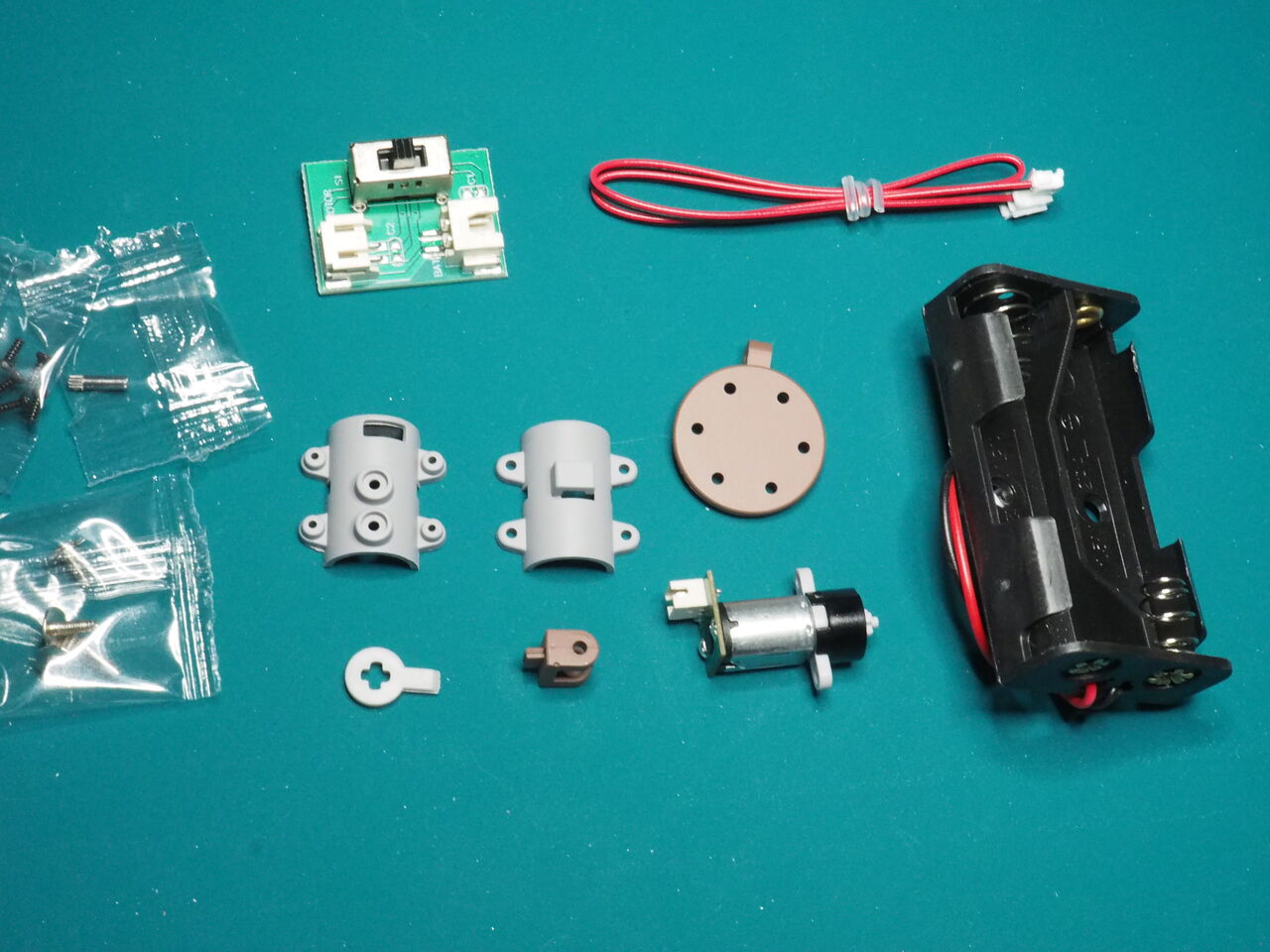

004。キューポラと電池ケース。転輪が２セット。

組み上がり・・・蓋はまだですが・・。砲塔には磁石で乗っかります。出来上がった後も内部が見えるようになってます。

が、内部が寂しいです。戦車長が中にいる時に周りを見る装甲シャッターの開閉装置などがチラ見すんですが・・・

３Dプリンターでこんなのを作りました。なんちゃっての開閉装置と間にあるクッション？。

はめると・・・ほら、いい感じでしょ？

裏から見たところ。雰囲気優先ですが・・・

塗装してます。蓋の裏面にある丸いのは革製だったらしく、劇中チラッと見えたのが黒でした。目的はなんだったんでしょう。

シャッターのど追加パーツも含め明るいグレーで。

で、転輪です。何でしょうか・・・これ。究極の・・・。どうするか考えます。このままって訳にいきませんよね。

005。はい、プラです。

砲塔の後部に付けるだけ。この箱、ゲペックカステンって言うんですね。

裏から。なんかネジ穴があるの蓋があるんでしょうか？

これで005まで終了です。砲塔上の蓋と砲身などは塗装してるので色味がちがいます。

さて転輪を何とかしたいところですが・・・このサイズですと強度のことも考えないといけませんねぇ。塗装だけでいけるんでしょうか？

次回は006からいきます。早く塗装ブースを稼働させたいですね・・・

制作開始です。しかも・・・ジャンル違いですね・・・

元々、AFVも好きで作っていました。前々からこっそり購入していたんですが・・・せっかくなので思いっきり手を入れながら作ってみることにしました。

手をつけているマシンが終わってからと思ったのですが、未だ塗装ブースが使えないので・・・それならと始めることにしました。以前、フォードGTをこのブログで制作していたんですが、あと２号と言うところで挫折しました。まぁ分かって始めたとはいえ、あまりに酷い作りに愕然としていました。それでも何とか作ろうかとやっていましたが・・・・コストを考えたらあまりにバカバカしく思い・・・・。だってね10万以上のお金を出したらCMCのミニカーが買えますよ。高級ミニカーですよ。その出来栄えたるや模型づくりが意味あるんかいってもんです。いくら何でも酷い作りに・・・・・・・

もう、やめますが、

もちろん、そこまで期待してないです。はっきり言って。相当な覚悟で手を入れないと、きっと「デカい戦車のおもちゃ」になるでしょう。・・・実際ガルパン好きですよ。それが一番の理由ですけどね・・

さて雑談も置いておいて・・・001、創刊号です。発売初期のもの。ここから普通にスタートしていきます。数号づつまとめて記事していきますので「デカいおもちゃ」から「おもちゃでそこまでしたんかい」となるのを楽しみにどうぞ。

謳い文句もすごい・・・究極ですよ・・・

なんかアクリルスタジオは入っていたんですがボックスとメタルプレートは入っていませんでした。なざ？

001のパーツです。

結構メタルを期待していたんですが・・・・砲身だけアルミ製でした。あいかわらずネジ回しは壊れそうなので使いません。

今回の為に用意した接着剤。タミヤのややトロトロタイプとガイアノーツの流し込みタイプ。

そして、これも。オキサイドレッド・サフです。戦車？など錆止め下地を再現してるそうなので、サフはこれで行こうかと思います。

組み立てです

マズルブレーキを接着です。モナカなのでパテで埋めます。タミヤパテをラッカー溶剤で少し薄めています。

磨いて・・・当然色が落ちますね。

前述のオキサイドレッドで整えます

ガンスリーブですが・・・根本の溶接跡が、ただの円錐になってます。４箇所のボルトも実車を見ると小さい感じがします。

機銃カバーの根本の溶接跡はエポキシパテ。細くコロコロして巻いた後、楊枝などでそれっぽくします。ガンスリーブ根本はハンダゴテで溶かしてからヤスリで整えました。

ボルトは３Dプリンターで。

そして防盾の上にこんな感じの金具があります。

これ

ボルトなど接着してサフを吹いた状態（仮組してますが・・・）。創刊号はここまで

002は砲塔です。さすがにこれはダイキャスト製。下の方にある小さなパーツはマグネット。

こんな感じで穴に接着します。

出来上がり。002はここまで。

なんですが・・・マークも用意しないとけませんね・・・どうしようかな・・・・

長くなったのでここまでにします。次回は003からいきましょう
