このsection19ではリアタイヤのサスペンションやブレーキ周辺です

つかうパーツですが・・・（写真はフロントとリアの両方です）なんともザックリな作りです。目立つところなのでできるだけ作り直しましょう。ブレーキディスクからいきます

リア表側です。写真左がキット、右は作り直し。ディテールは思いっきり追加しています。ディスクの溝は実車写真で確認できなかったのでオミット。ホイールの位置決めピンは六角ナットのディテールで流用します。実車はホイールを止めるネジが４本飛び出していますが機能上オミットです。

フロント。左がキット、右は作り直し。

ディスク裏面。

これがブレーキ。ブレンボなんですが・・・流石にこれは無理です。

リアとフロントと形状が違うようです。これはリア。キットでここまでしろとは言いませんがもう少し大キットなりにディテールを検討していただきたいものです。

などなど3Dプリンターで制作したのかこれ。

内側から撮影。実車で確認できる部分は再現しましたがどうにも資料が足りません。

これから塗装してシャシーに組みましょう。

CADでデータを作る時間のほうが多いのが今回のようなパーツですね。次回はsection19の続きです。

section16から18はリアのデフボックス関係です。

キットのままだとこんな感じ。

オイルドレン用のナットだけ交換しました。あとはゴム部分の前後にミラーフィニッシュシートを細切りにしてバンドを再現。

ロアアームになるロッドをつけます・・が、市販のインテグレータは写真のように左右を２パーツで繋げています。キットとちょっと違ってますので・・・市販型に変えちゃいました。

ロアアームの前側もキットのままだとロック用のパーツが省略されているので新造しています（写真で真鍮色の基部でブラックシャフトのパーツ）。ボックスの形状とかツッコミしたいところはありますが・・あまり見えないので良しとします。

一応、別パーツっぽい部分は細かく塗り分けています。

次回はリアの足回りになります。ちょっと手を入れたい部分も多いので3Dプリンターに頑張ってもらう予定です。

下回りです。

マフラーとドライブシャフトです

マフラーは３ピースなので先に接着。パテを盛っておきます。

シャフトとフロントスタビライザーです。

はい、シャフト。

ナットは追加。

ここもナット追加。

ここも追加。色は指定ではフラットブラックだけ。写真を見ながら塗り分けしてます。

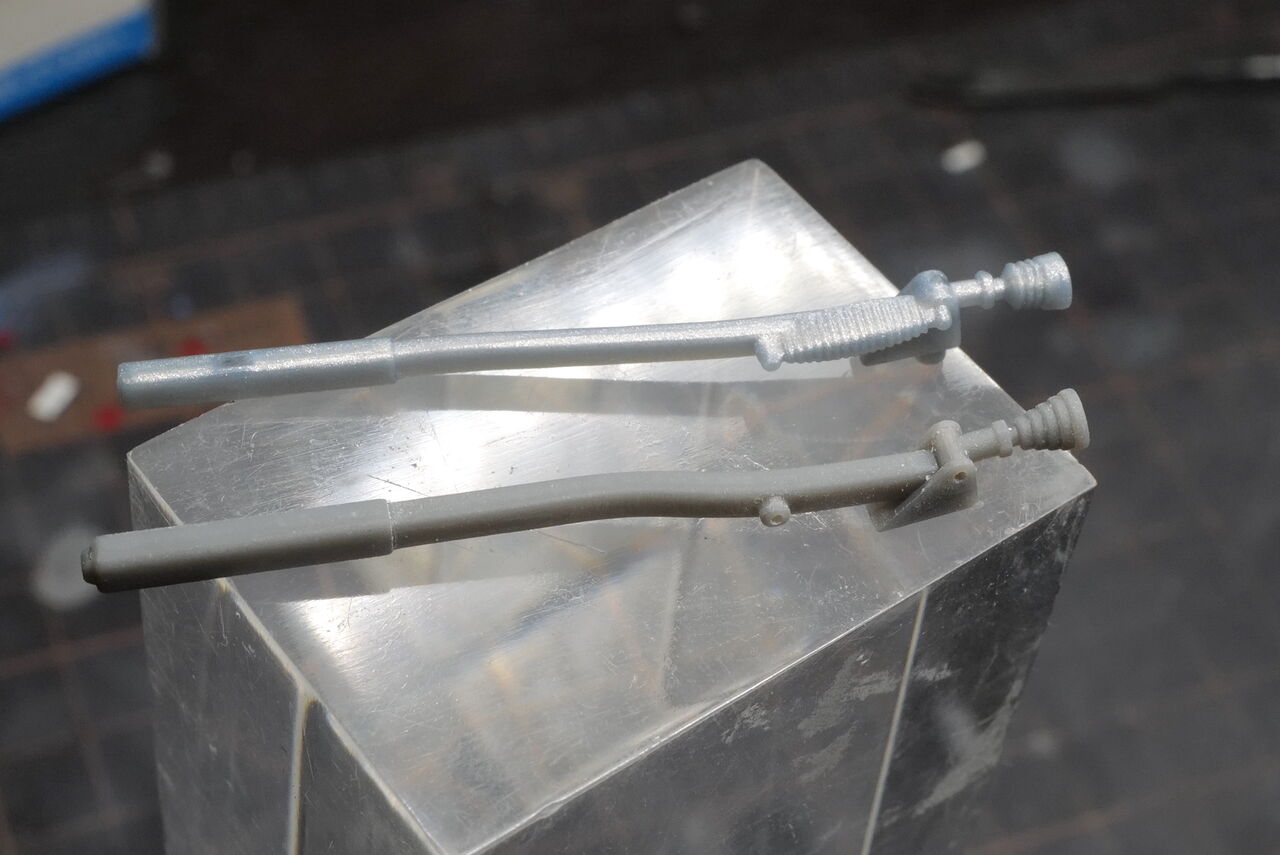

スタビライザーはズレ防止を追加してます。

マフラーは塗装だけ。少しだけウエザリングしてます。

接着すれば終了。

リアの足回りへと続きます

ややもどってsection09の制作です

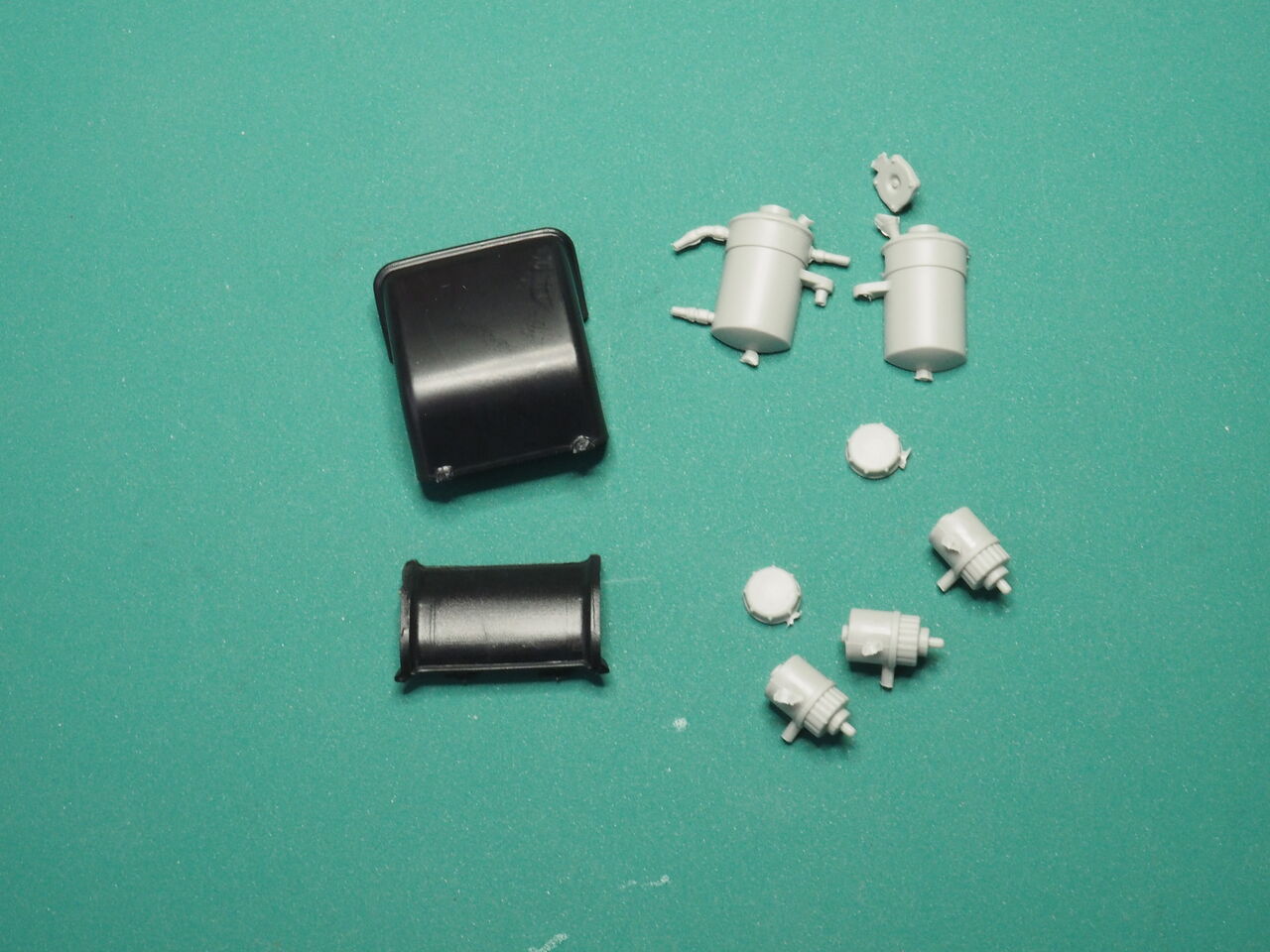

section09はエンジンルームの小物。使うパーツは・・・

これだけですが・・塗装指示も怪しげな感じだったので実車写真をみながらこんな感じ？と塗ります。

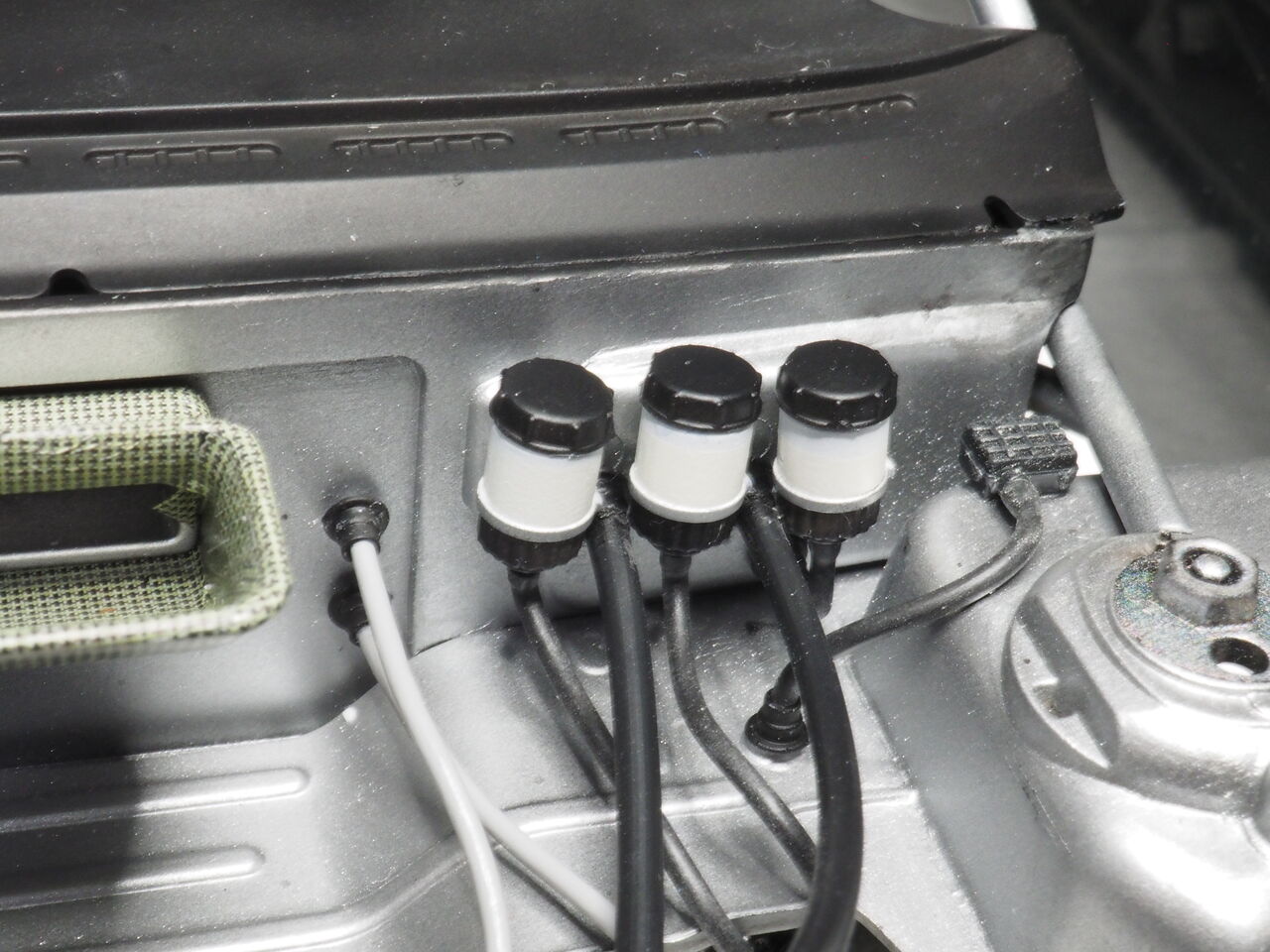

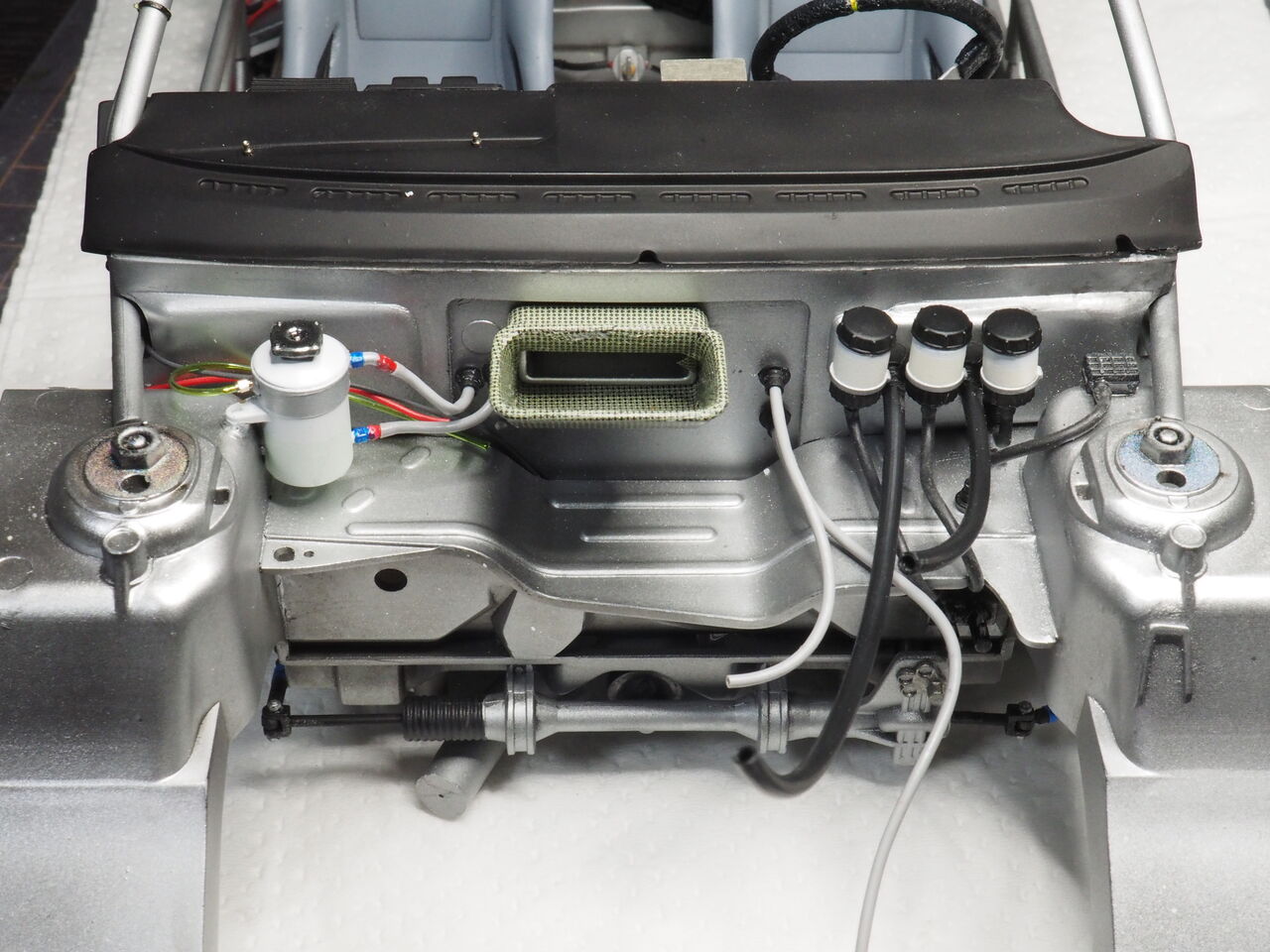

パイピングまでしたのがこれ。指定のコード長だと長すぎて適当に短くしました。

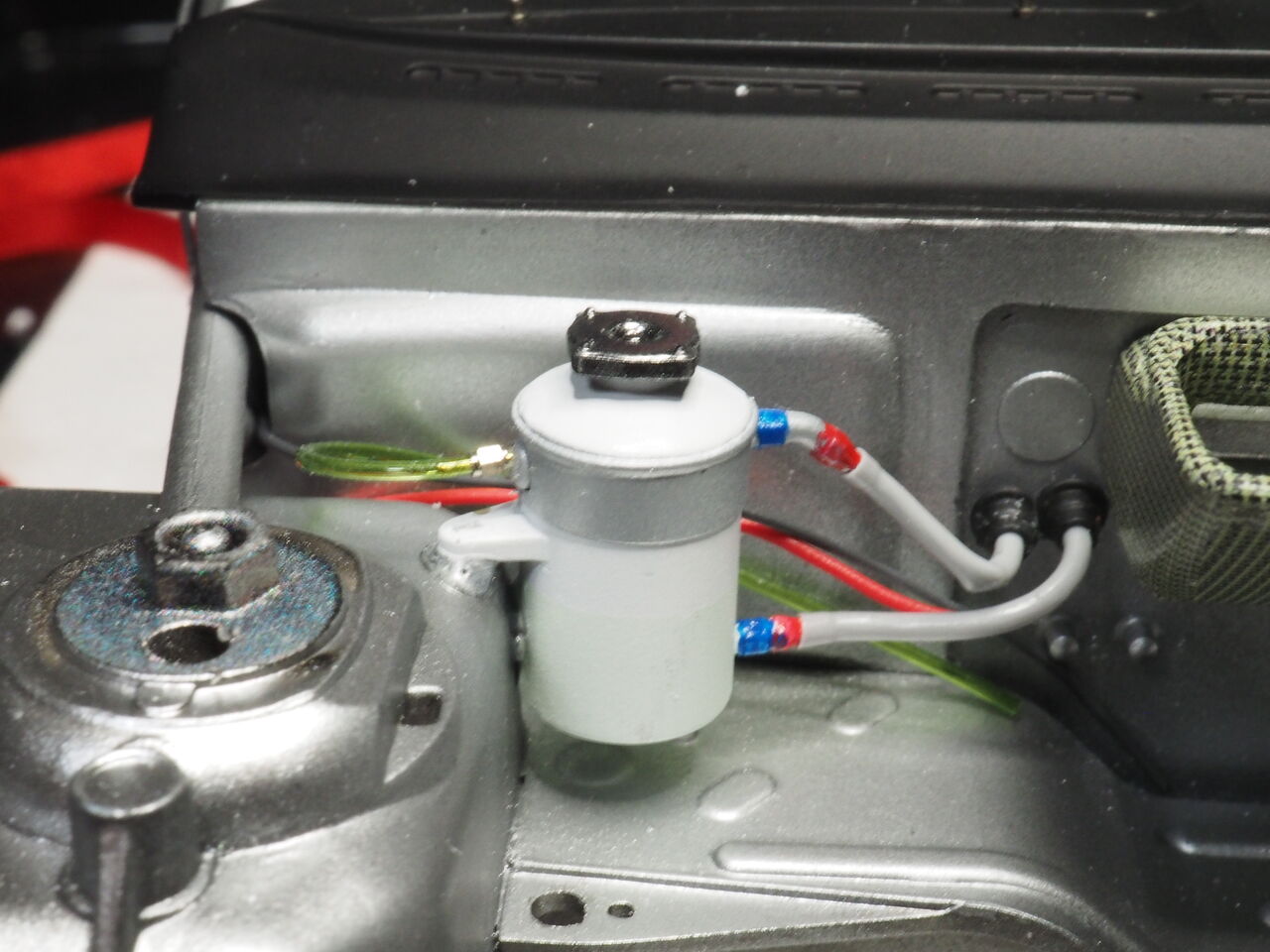

うっすら緑っぽい液体がはいっています。写真でグリーンのチューブが見えたので追加。

配管は短くしました。

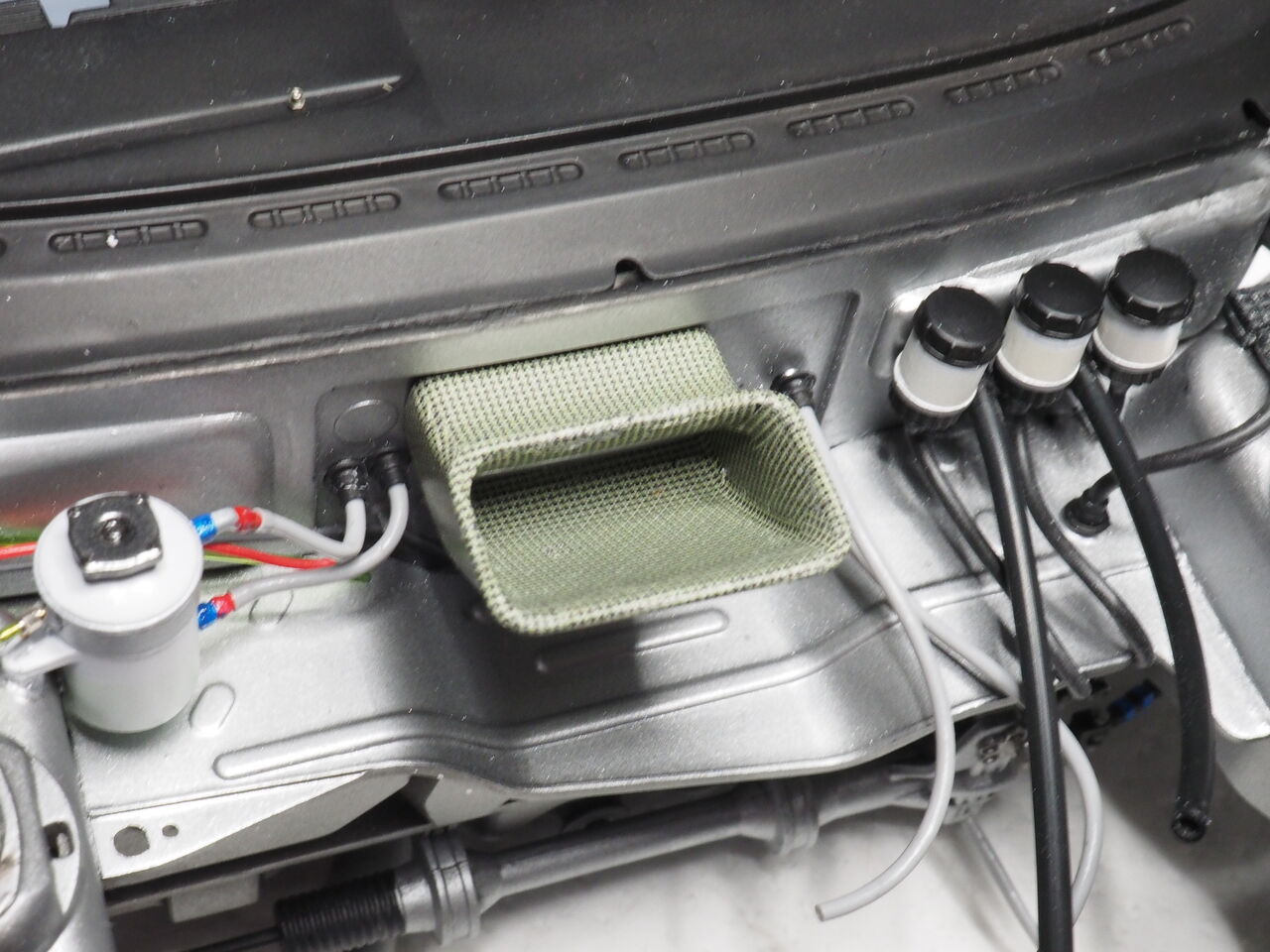

吸気口？はカーボンデカールで。実車はもっと黄色ぽいかんじでしょうか？。網がかぶっているのもあったので網を貼ろうか？とも思っています。

今回はこれだけです。デカール貼りが思ったより時間がかかりました。軽くクリアーイエローでも吹けば良かったかもしれません。次回はsection15へ。下回りです

ロールバーとスペアタイヤの組立。そのまま内装の完成させましょう。

抜きピン跡が結構多いです

組立には本体に乗っけてから接着してます。

接着跡にパテ埋めします。

全体をグロスブラックに塗ります。このあとアルミ→クリアーを吹きます。

パイピングの準備ですが・・・赤いチューブがなかったのでクリアにレッドを塗ります。

メタルプライマーを下塗りしてます。案外、塗膜が丈夫です。

室内のパイピング用にこんなものを制作しました。

こんな感じで接着します。

コードやパイプを這わせて・・・あくまでそれっぽくになってしますが。

シートとスペアタイヤを接着します。タイヤはクラフトボンドで、シートはプラ用接着剤。シートはやや後ろに引いて接着しています。

次にロールバーの接着です。室内灯用のコードを這わせておきます。これも雰囲気重視です。

乾くまで止めておきます。

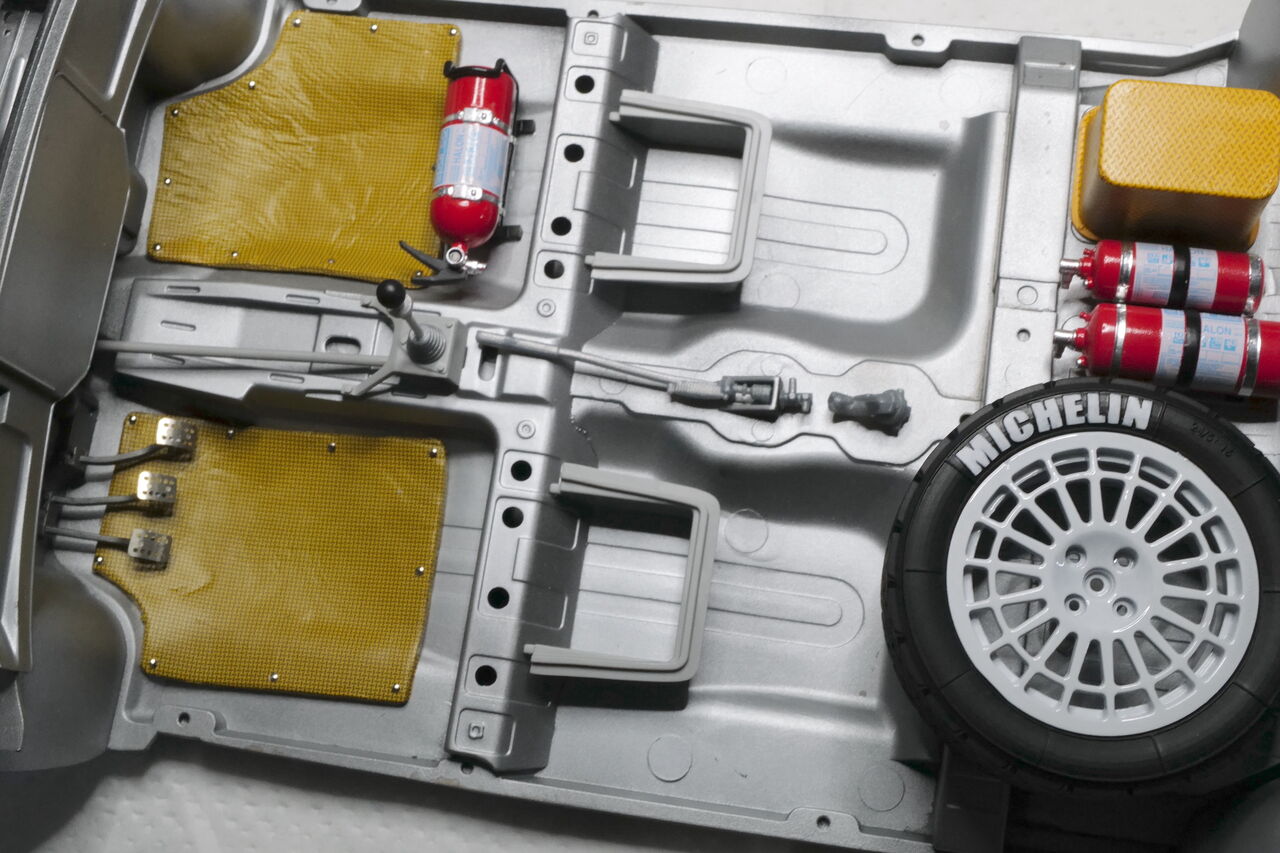

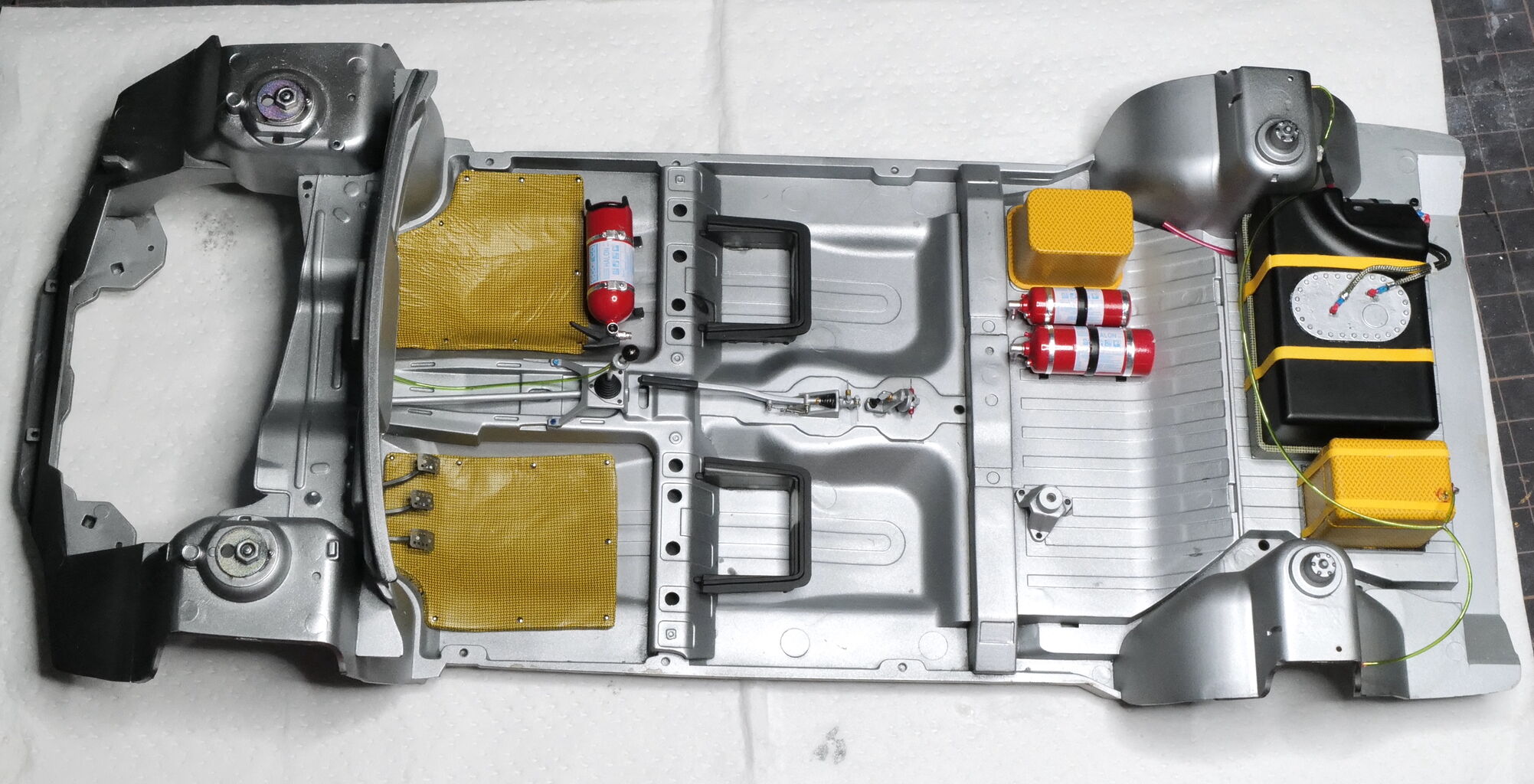

乾いたあとでシートベルトをつけて室内は終わります。シャシー下回りに進んでいきます。

section12はシートです。

シートはカーボン製で座る側（面）はグレーのモコモコ、背中側（裏）は黄色のカーボン柄です。

キットのシートですが・・・

写真左のシートだとわかるんですがサイド腰あたりの三角の穴。これが圧倒的に小さいです。しかも抜きの関係で穴の上部におかしな段差ができています。細かい？？な部分はありますが目立って変な部分はここだけです。

シートの抜きの関係でできた段差を埋めて・・・三角穴を大きく・・・プラ板で三角な縁取りをしました。

シート座面の横。写真右の様に側面との繋がりが不自然だったので・・写真左のように掘り込み別のモコモコ部分だよ感をだします。

面はグレー。ライトグレーにダークグレーを少々、ほんの少しパープルに降っています。背面はカーボンデカール。キットのものを使用しています。おまけで同じ柄のものがシートで付属しているので失敗しても安心。面倒っぽい曲面ですがドライヤーだけで案外行けました。表面にもデカール。ゼッケン4で行きたいのでオプションデカールから貼ります。

シートベルトの通る穴に縁をブラックで塗装。艶消しクリアーで整えれば完成です。

室内はパイピングを少しだけ行うのでそのあと接着します。次回はパイピングと一緒にロールバーも制作しましょう。

section09はエンジンルームなので室内を先におわらせましょう

なので10-11に行きます

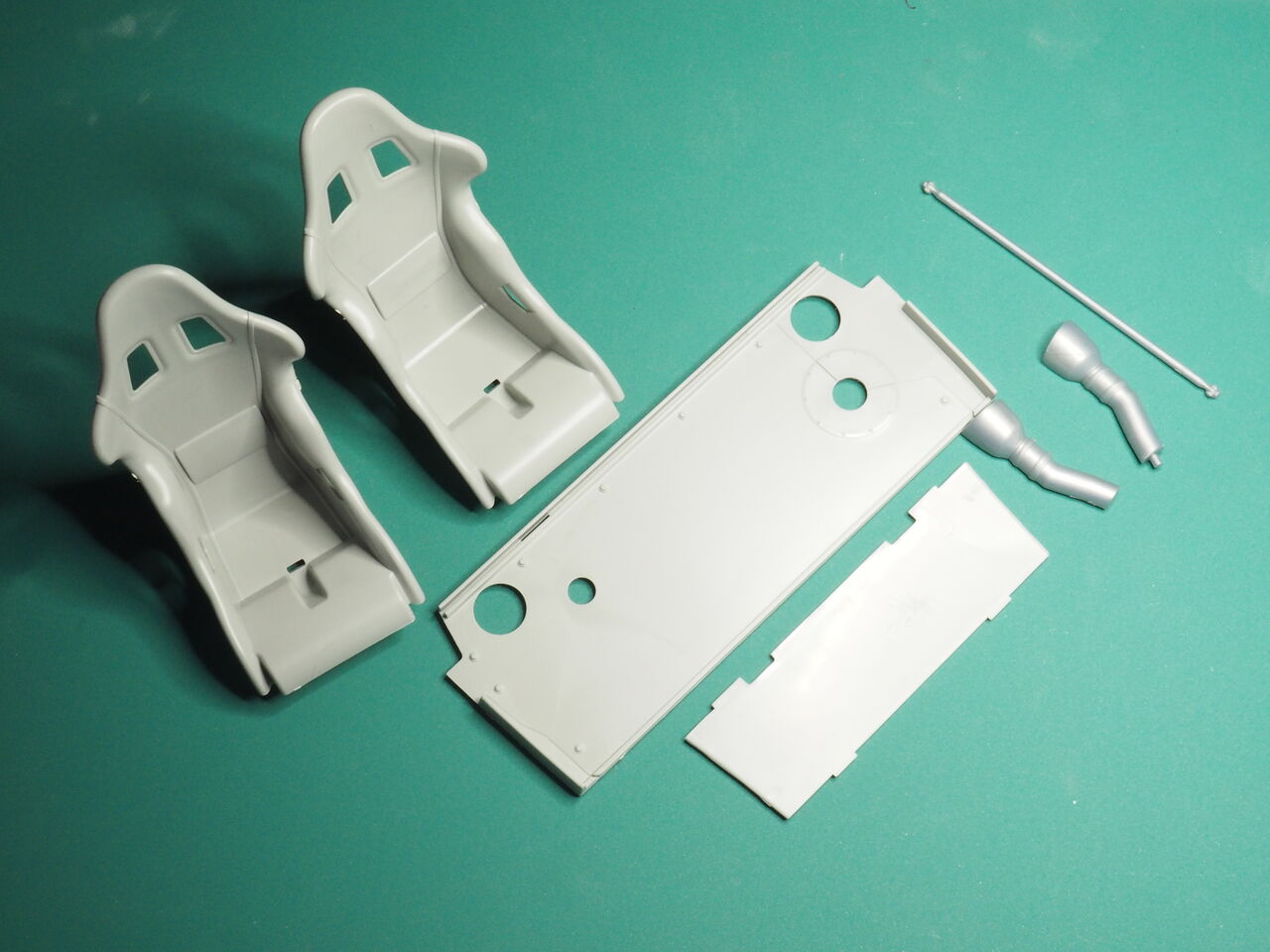

つかう部品・・・シートは次回からですね・・・

トランクルームの目隠し板？（なんというかわかりませんが・・）、アルミ板の艶ありな感じでした。フィエールタンクへの配管部カバーとナット？類は全て削ってしまいます。艶出しに邪魔なので・・。手前にくる縁の立ち上がり（写真で手前）も分厚いので細いプラ棒で置き換えました。実車を見ながら緑？ブルー？グレー？みたいな色を作って塗装→デカール→砂吹き→クリアー。ボディほど艶出しをするのもおかしいかと思い磨きで調整する予定です。

磨いて

→

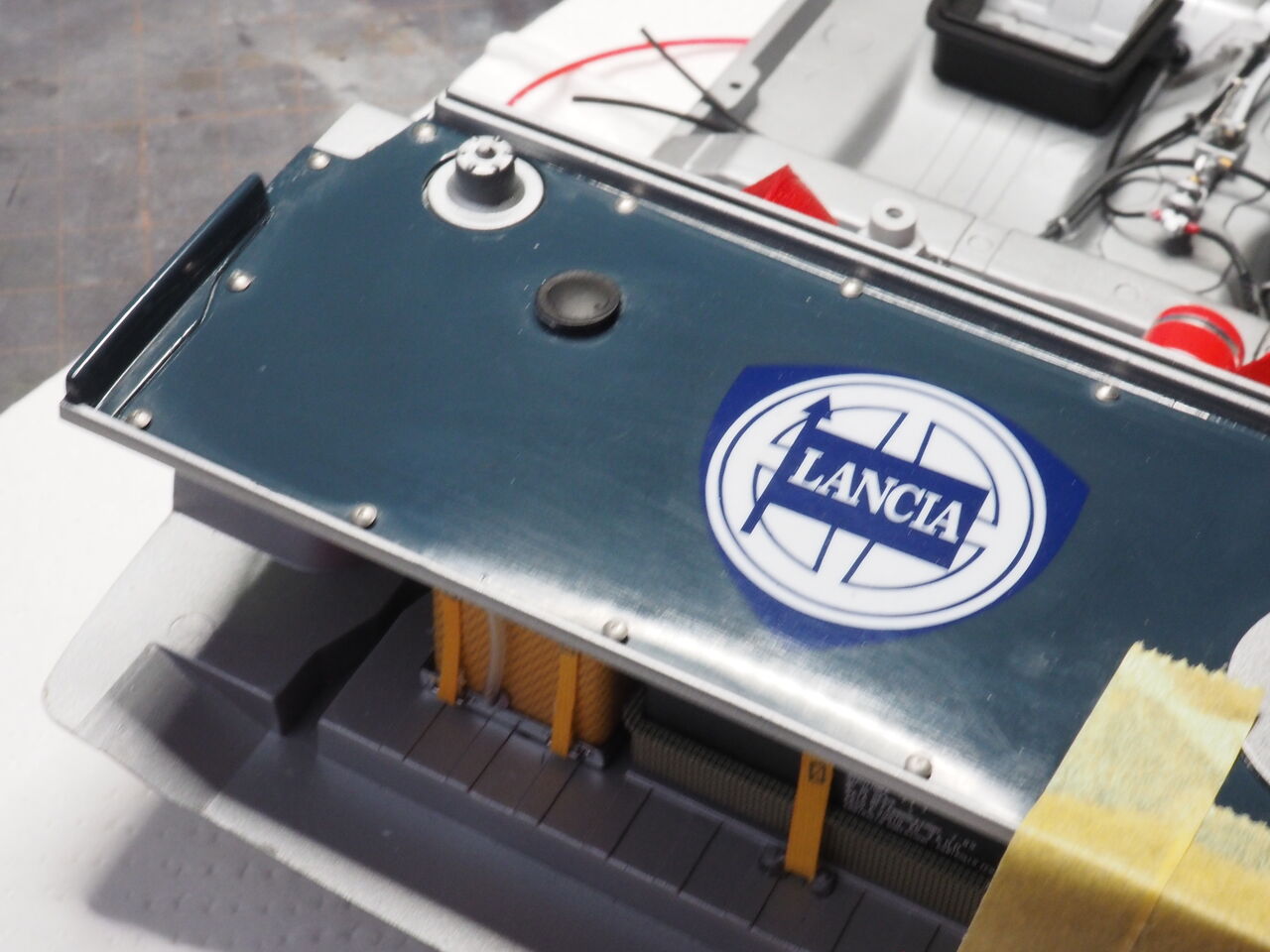

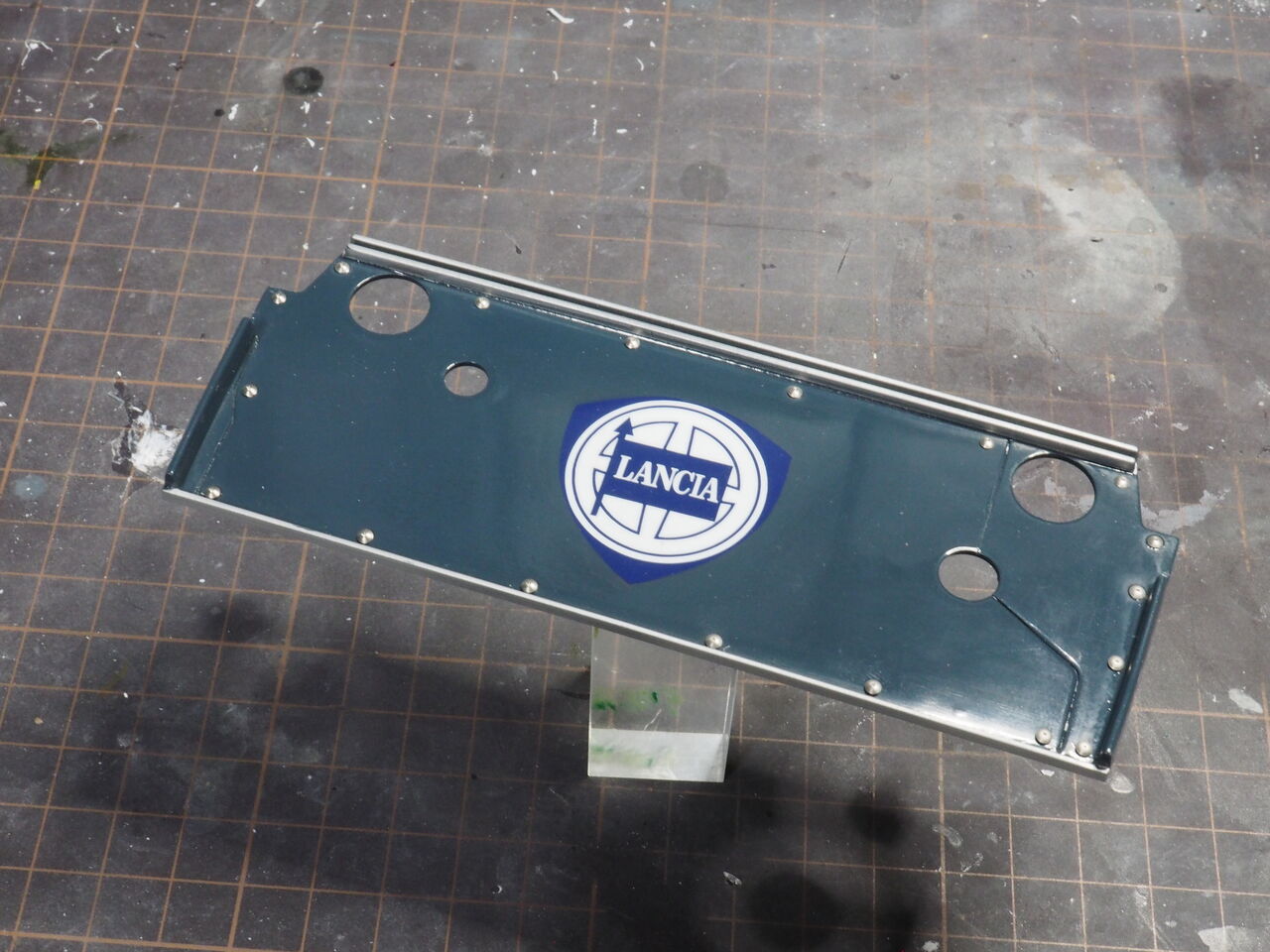

ピン埋めしました。キットはナットっぽいディテールでしたが写真をさがすとファスナー？かリベット？ぽい感じでした。雰囲気でリベットにします。

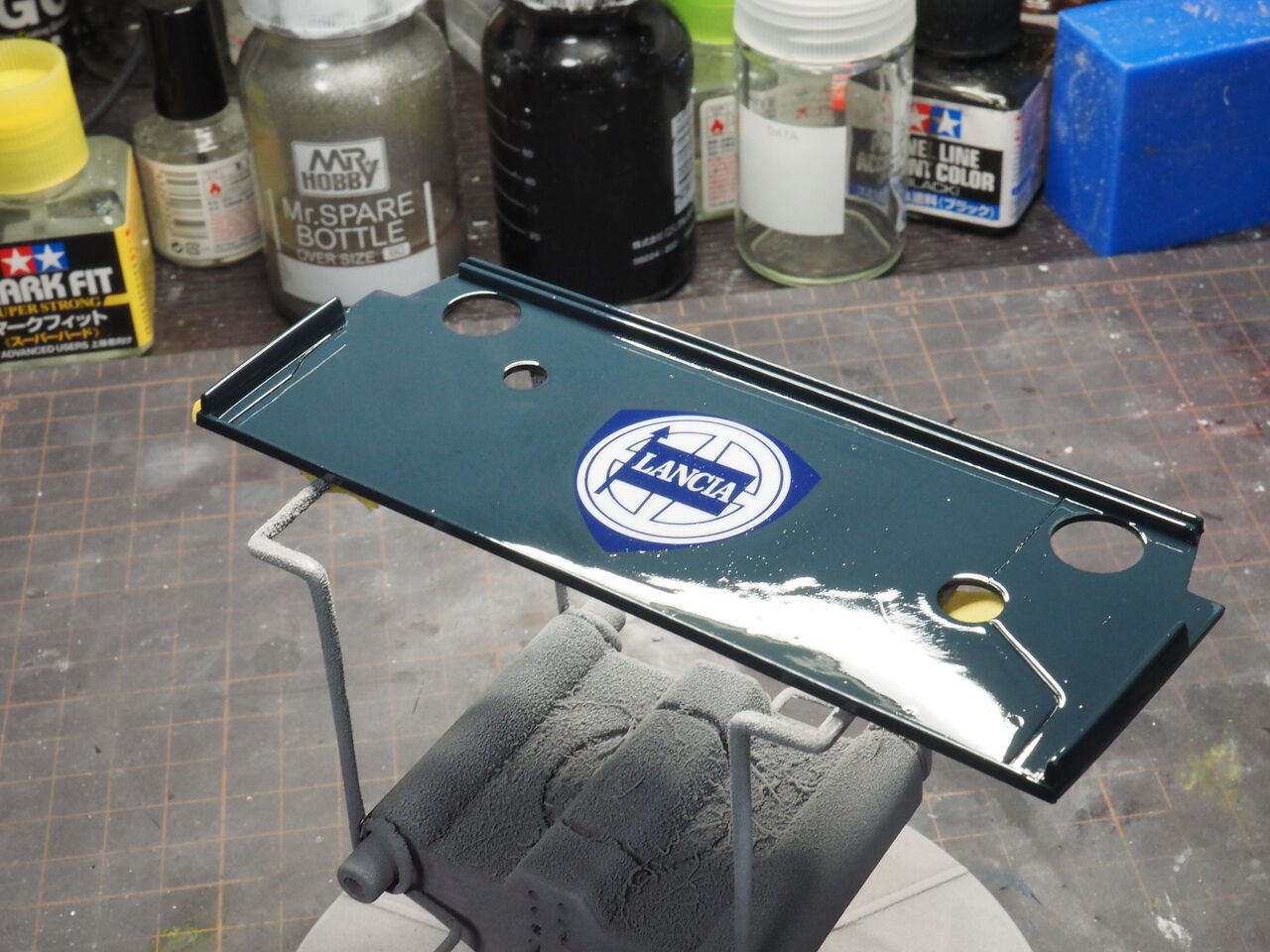

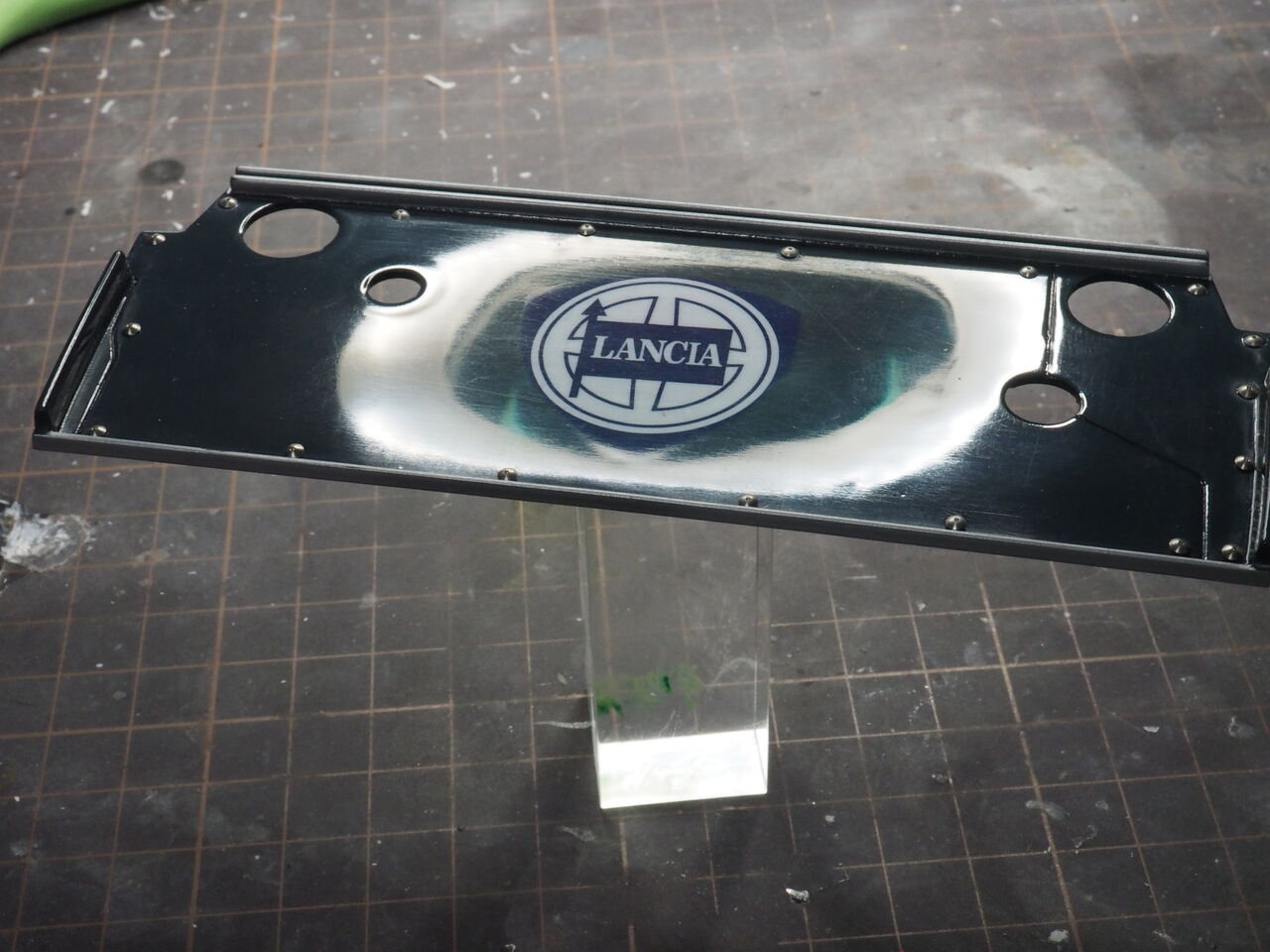

艶はこんなもの。

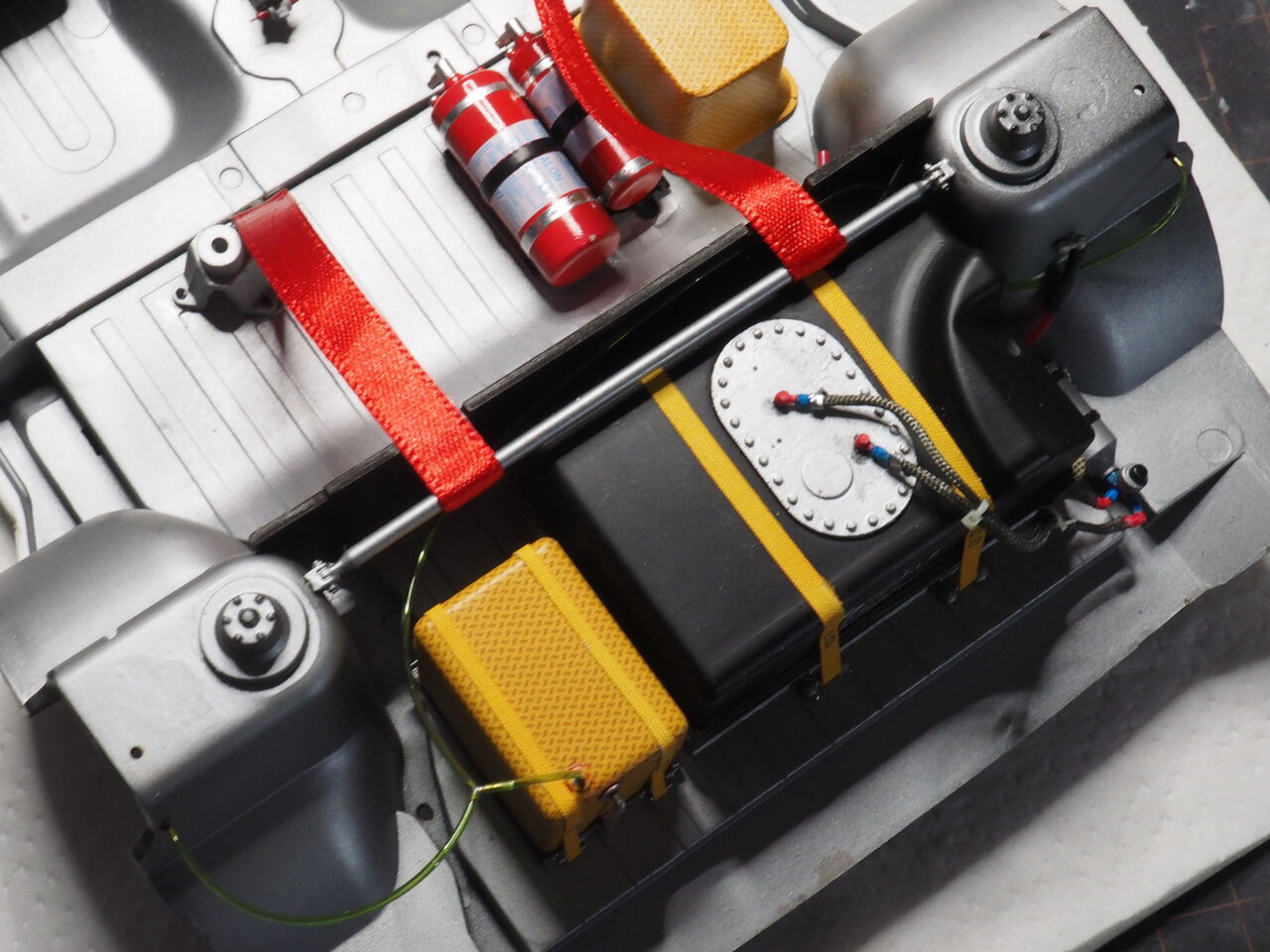

シートベルトをつけます。

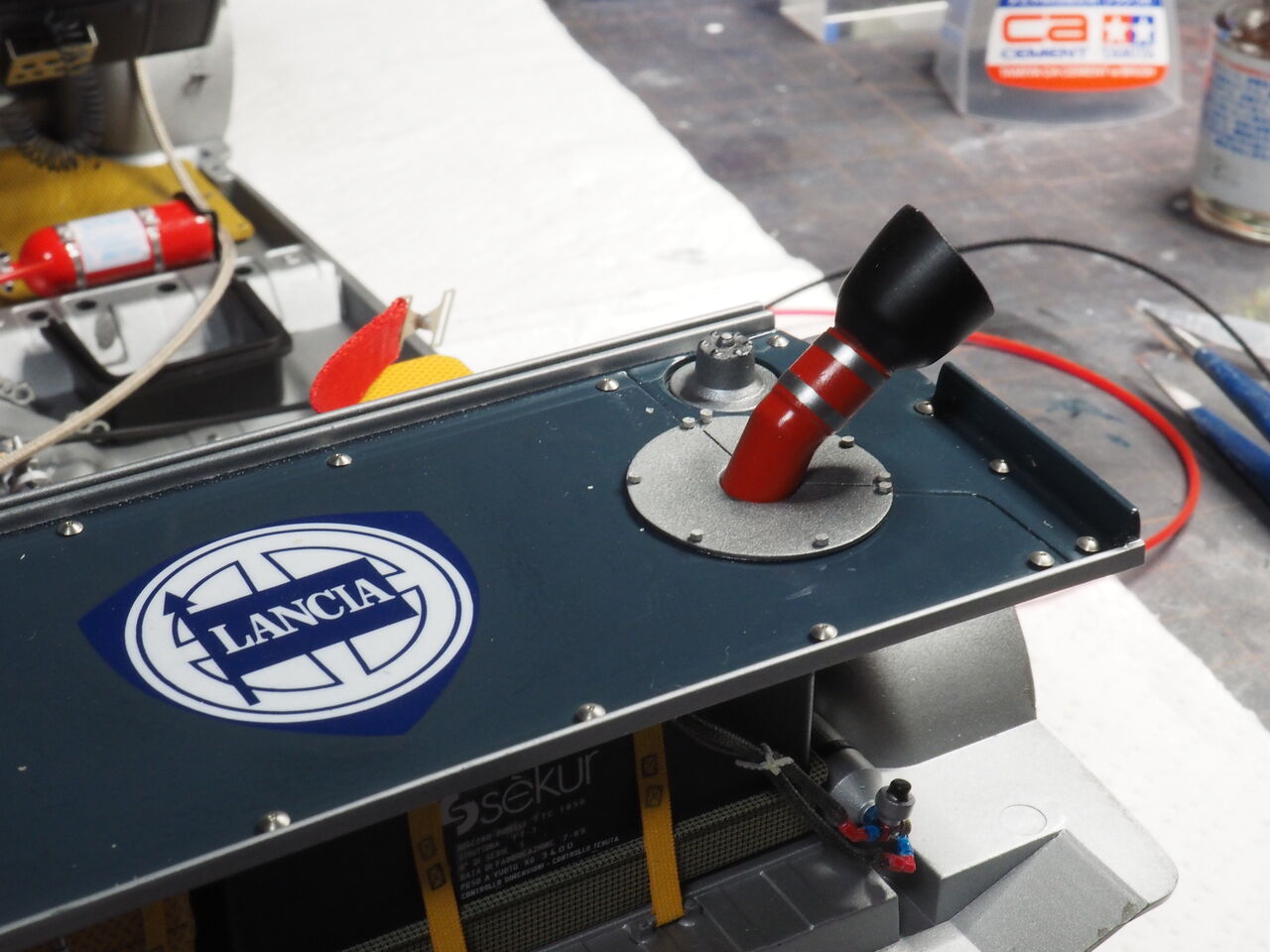

フィエールタンクへの配管カバーを新造。ここは六角リベットで。

左側に穴があったので・・・なにかキャップがはまっているはずなので、それらしくはめておきます。

このsectionはこれで終了です。次回はシート制作です。

インパネです

繋ぎ目が目立つのでパテで埋めます。ハンドルの基部になるパーツがあまりにも肉厚なので薄々をしておきます。

ハンドル関係のパーツ。ハンドル中央に大きなヒケがあります・・目立つので削り取って別パーツにしましょう。

これは加工後ですが・・肉厚でしたのでハンドルステー部を薄くしておきます。

こんな感じでつきます。

実車の写真をみるとハンドルはなにやらモコモコした素材らしいのでタミヤのテクスチャーを塗ってそれっぽくしましょう。

テクスチャーを塗ってサフを塗った状態です。・・・ちょっと違う気がしますが・・・まぁ良しです。

ハンドル上のセンター、イエローのラインはハセガワフィニッシュシートの蛍光イエローです。使い勝手がいいので再販を望みます。センターのロゴは丸く抜いたプラ板にロゴを貼って、レジンコーティングしました。

デカールを貼ってます。そのほかスイッチ類やネジ？らしきものはディテールが甘いのでほぼ全て削ってあとでリベットなど埋めます。下のシャシーにつながるプレート（アルミ色の部分）実車ではペラペラなアルミ板？らしきものです。見える側だけ薄くして穴を開けそれらしくしておきます。作り直そうかとも思ったのですが、このパーツを維持するのにこの部分は必要なので強度と位置決めのため諦めました。

接着・・・このセクションの完成です。キルスイッチはなかったのでパーツを作って追加。マイクとコードも自作です。コードの巻が太かったのは反省です。無線機上のドラコン？にコードを追加。上部になにやらディティールがあったのでそれも追加。

メーターのガラスですがキットの物はサイズが全くあっていません。どうしようか悩んだ結果全体を覆うようにカバーをしています。市販車仕様・・・でしょうか・・仕方ないです。

これでsection7、8は終わり。次回も室内でシート、ロールバーなどです。

なにしろ資料不足なので雰囲気とラリーカーっぽいをめざしましょう・・・

５と６は一緒に進めます

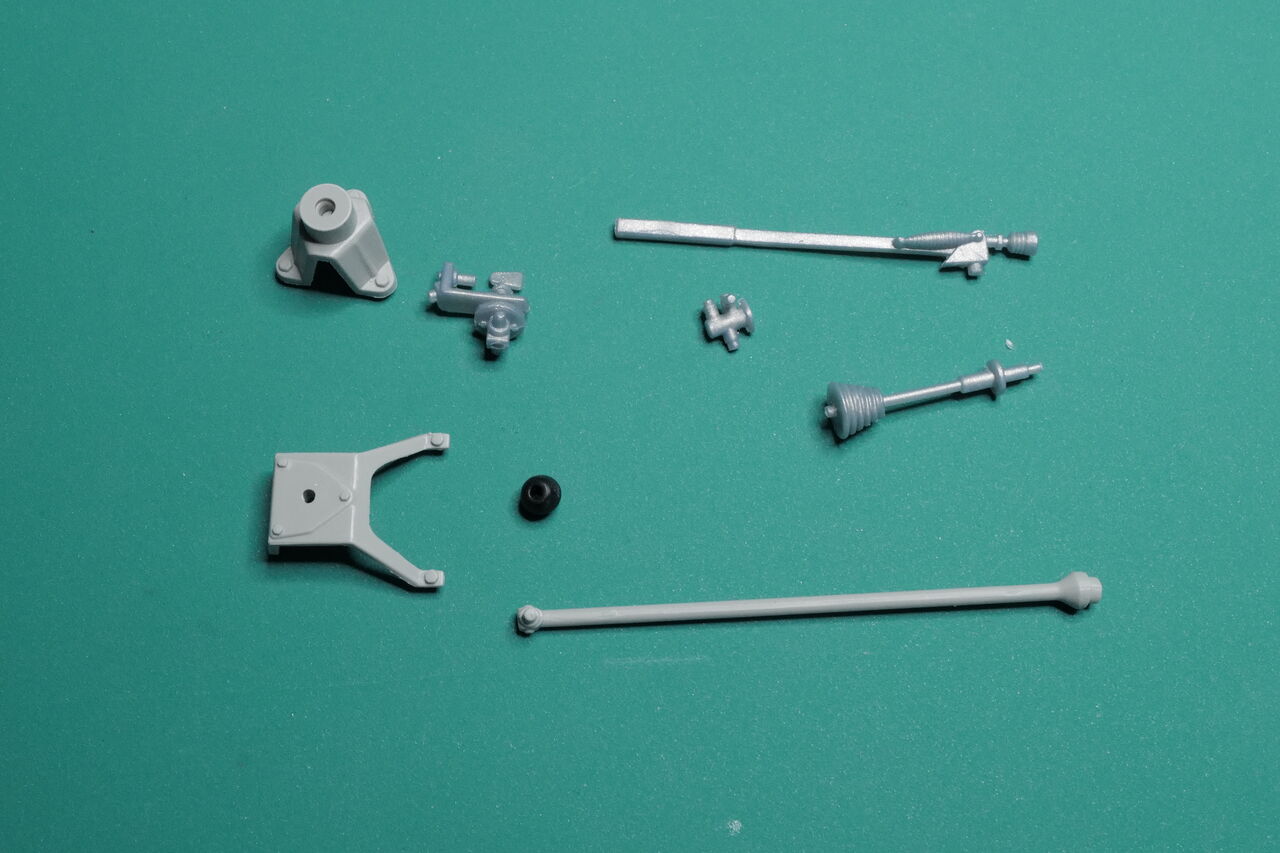

つかうパーツ。ステアリング部分です。

なんともおもちゃな感じです。1/24ならともかく・・・

写真を見て作り直します。

色も雰囲気重視ですが・・・実車の写真を見てます。

型が壊れているようで・・・プラ棒で形状を直します。

接着後の後をパテで埋めます。磨いて塗り直します。

エンジンルーム側は・・・・磨けないのでそのままですが、見えない側なので良いでしょう。

完成です。

あと、section01でパイピングがあったのですが・・・やってませんでした。

途中ですが一番太いところは処理前です。適当に生えてる感じであまりにも・・・

コードをカバーしているようなイメージで根元に座を作りました。これで適当感がなくなりました。

次回はsection07と08。インパネにかかります。

セクション４で使用する部品です

なんとも眠い感じのディテールです・・・

組み上がるとこんな感じ。

さすがに自作します。スプリング？であろう部分はあとでつけます。

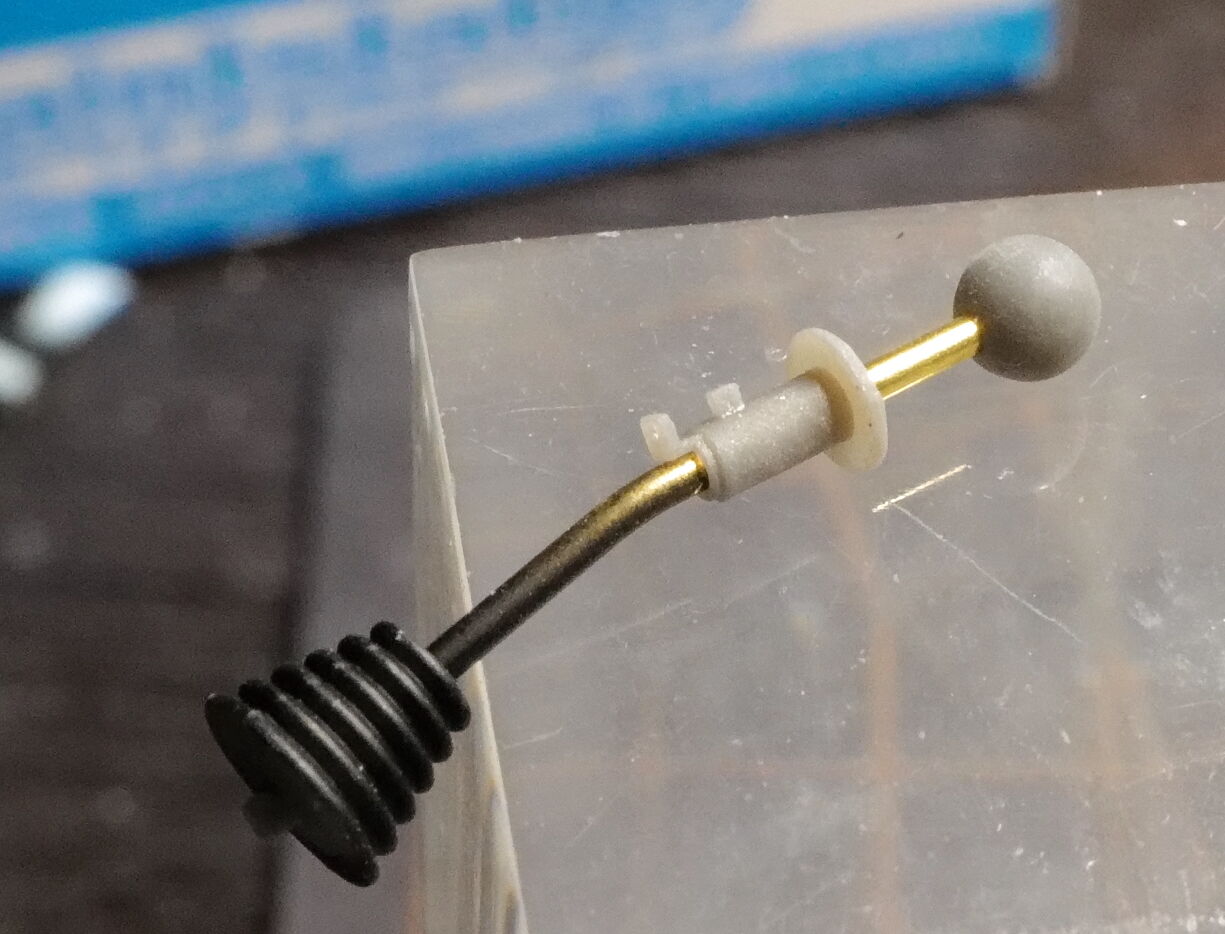

シフトレバーは金属にします。実車に写真をみるとここからコード？が伸びているようなので基部をつけます。

スプリングがなよってしまったんですが・・・まぁ見えにくい場所なので良いでしょう。

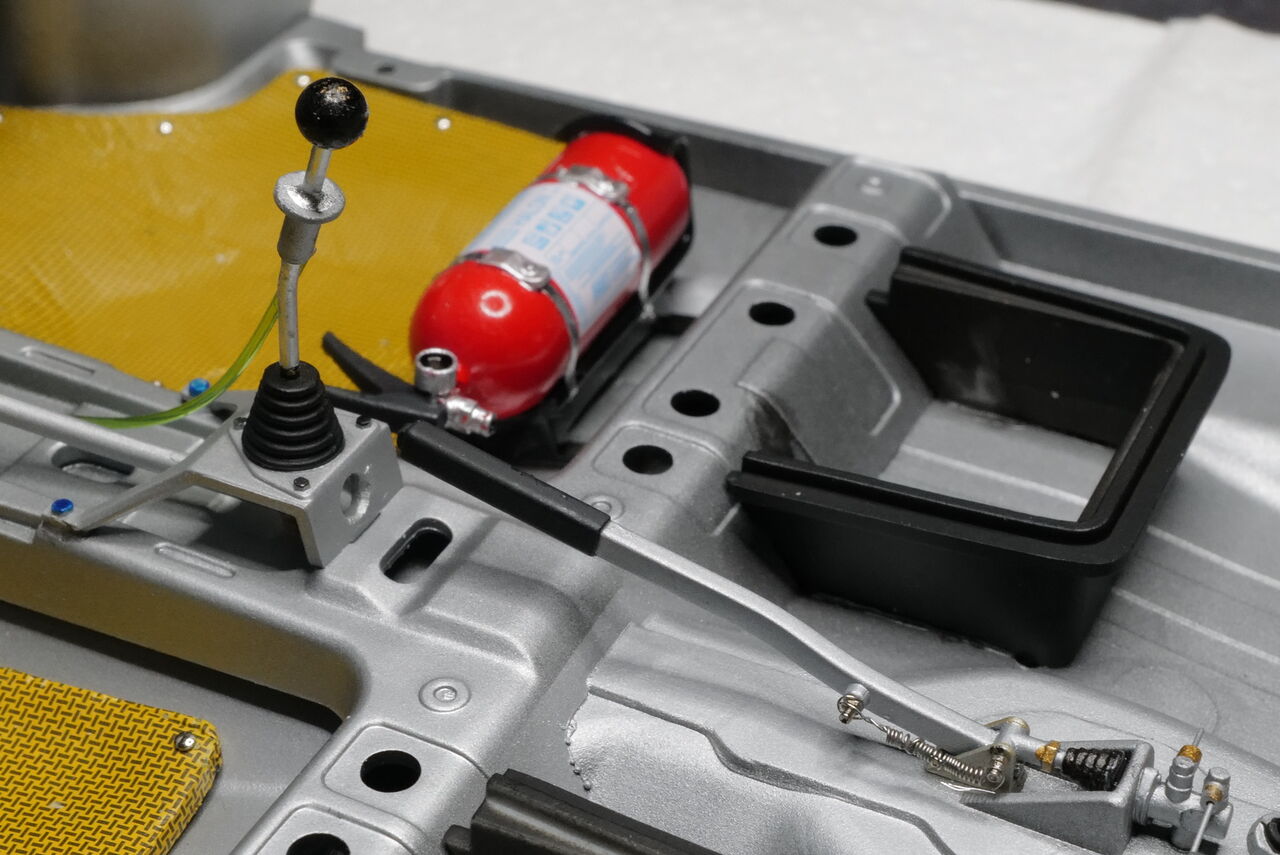

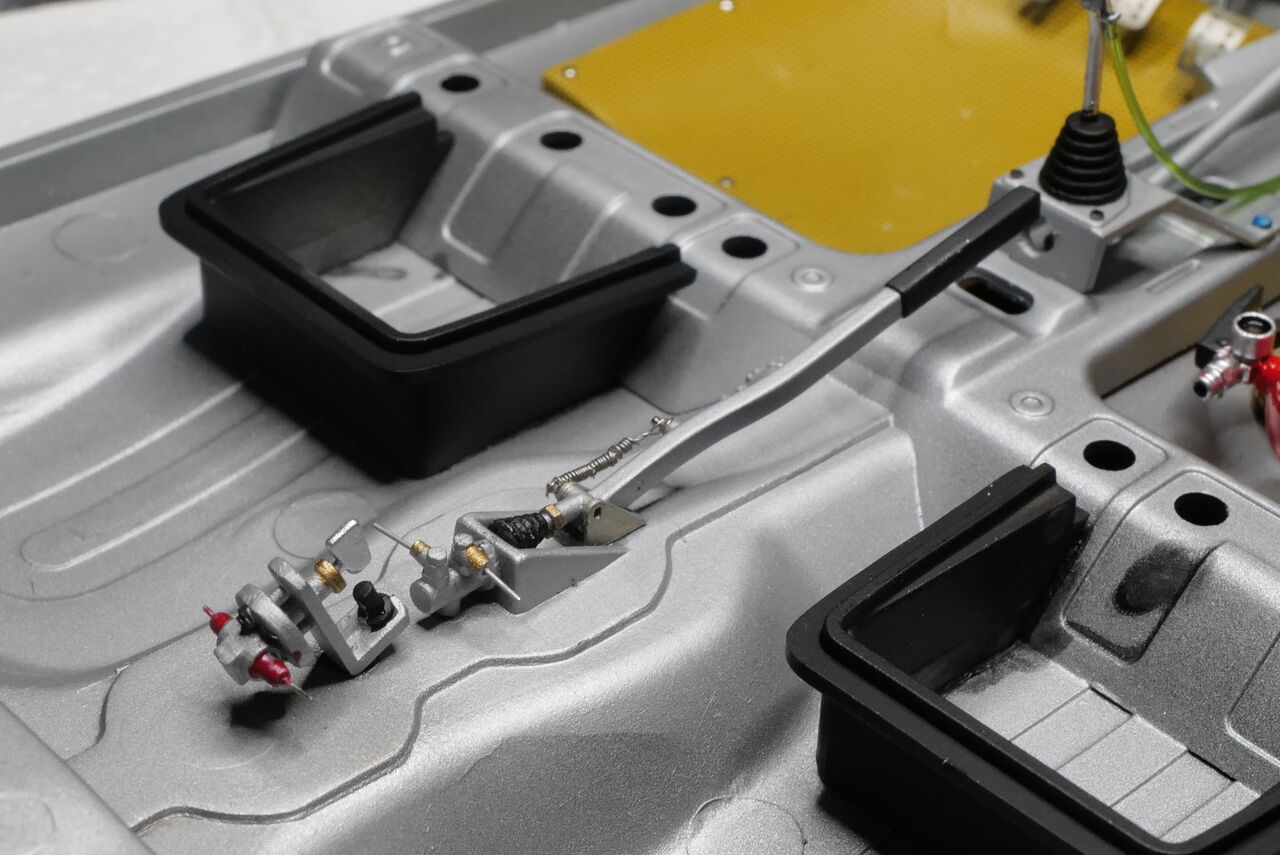

グリーンのラインをつけています。写真によってシフトレバーが真っ直ぐか曲がったのとありました・・ので曲がった仕様にしました。

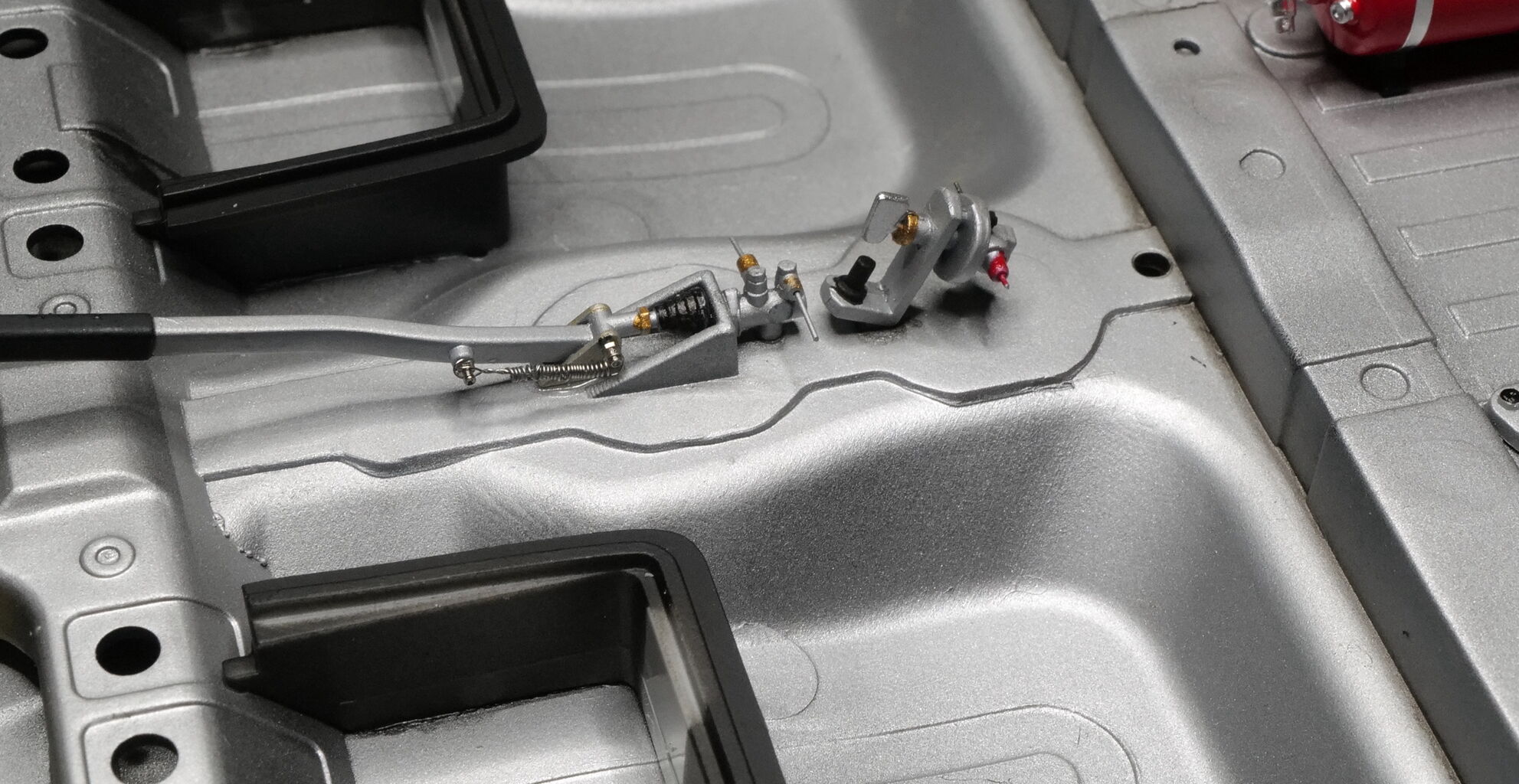

なんの部品かわかりませんがコードの出てそうな部分には真鍮線を埋めておきました。適当にパイピングします。

組立説明図４は終了です。次は5と6と同時に進めます。あと、後回しにしていたエンジンルームのチューブも付ける予定です。
