ホイールを制作していきます。

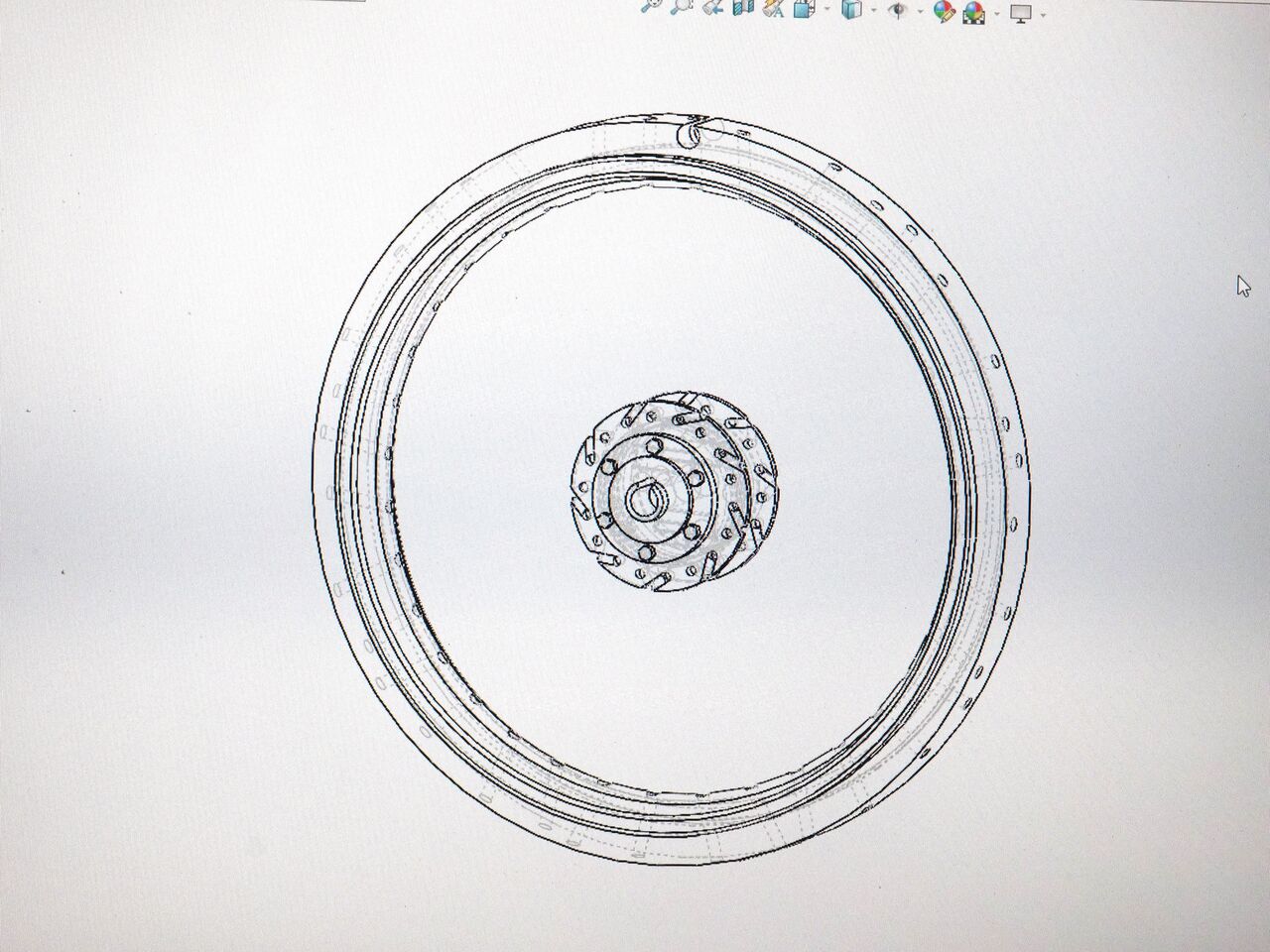

フロントホイールのCAD図。
こんな感じでスポークの向きに合わせて穴が空いています。この向きに差し込めば自然に形になるというわけです・・・たぶん。

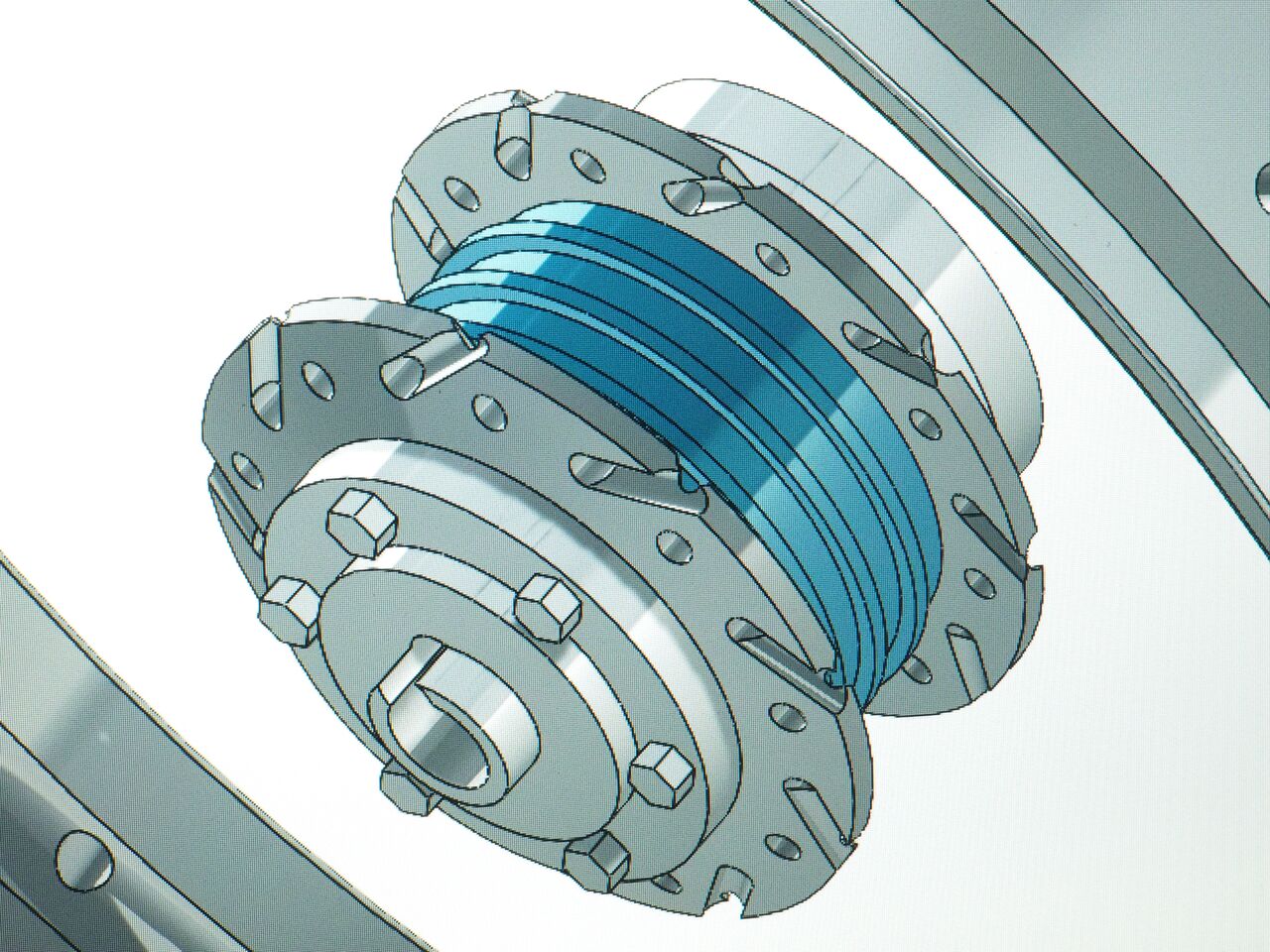

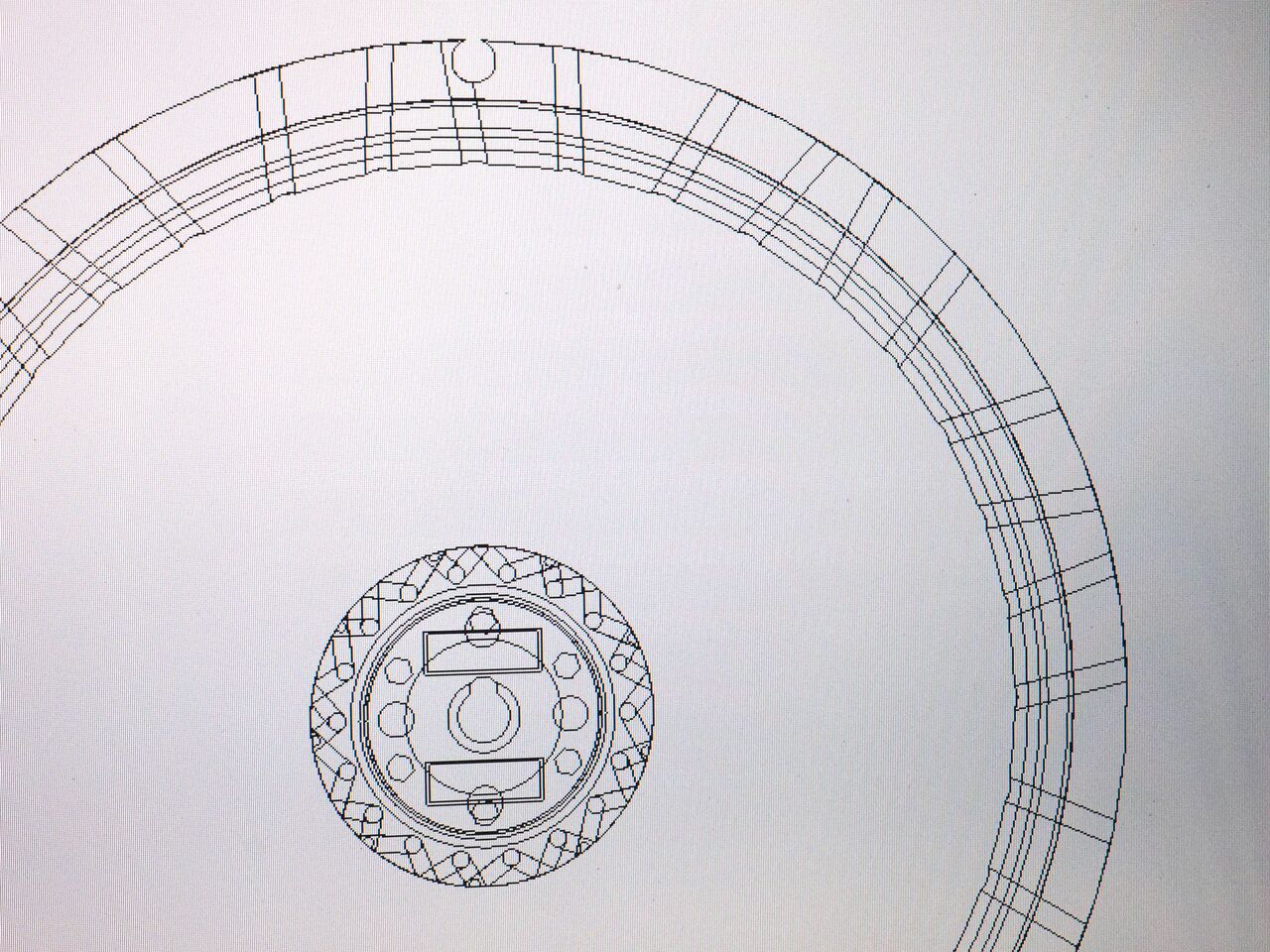

中央部分にはスポークの向きと差し込み側（内外）に溝が掘ってあります。これで向きや方向の間違いもありません。あと、仕上がりを考えて３ピースにしています。
まずはリムから。真鍮管0.8mm穴は0.4mmを使います。前後輪ともに36本つかうので72本必要です。写真は出来上がったものです。

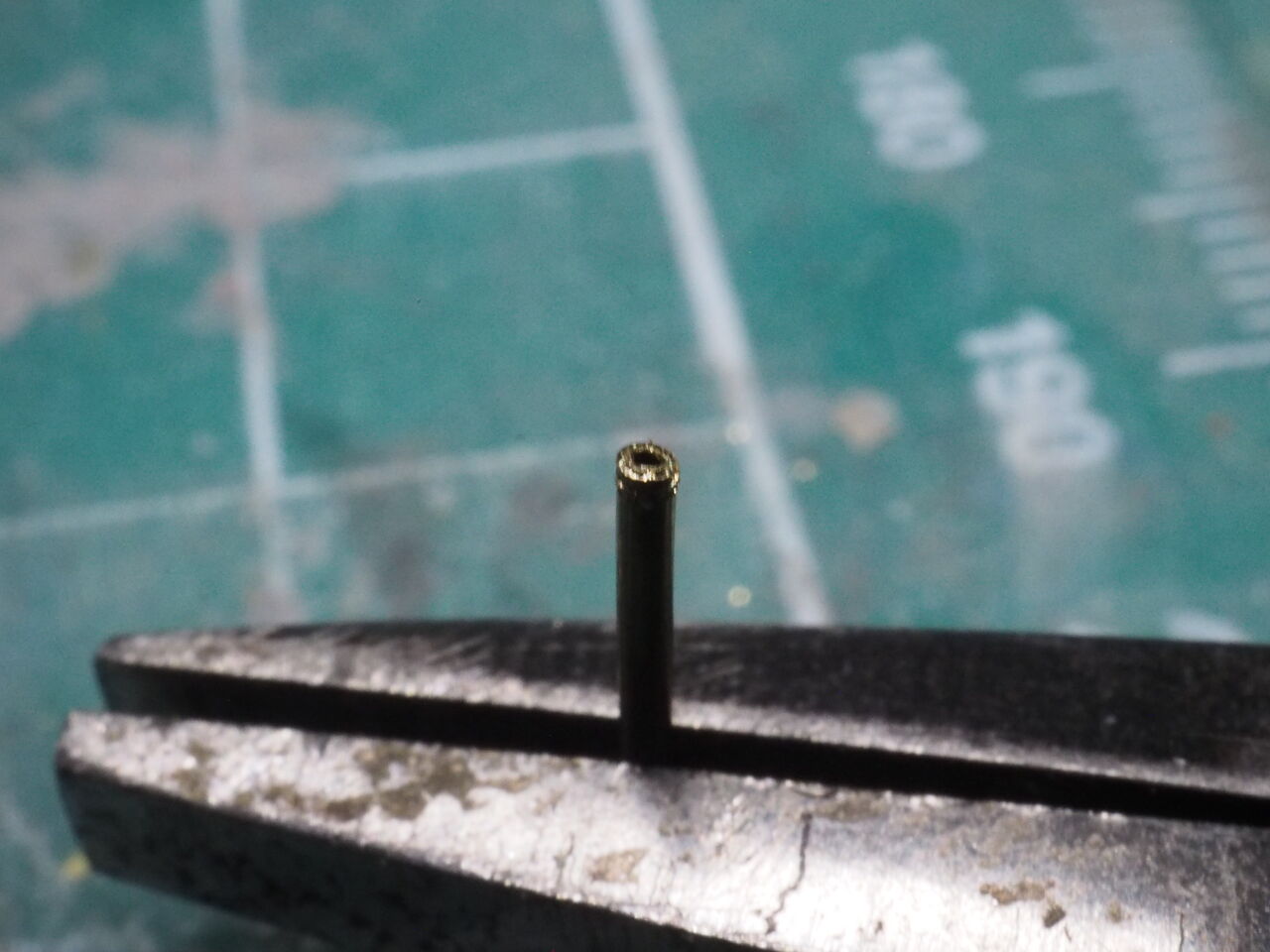

切断したばかりの真鍮管。カッターでコロコロして切り出します。当然こんな様子になってしまいます。

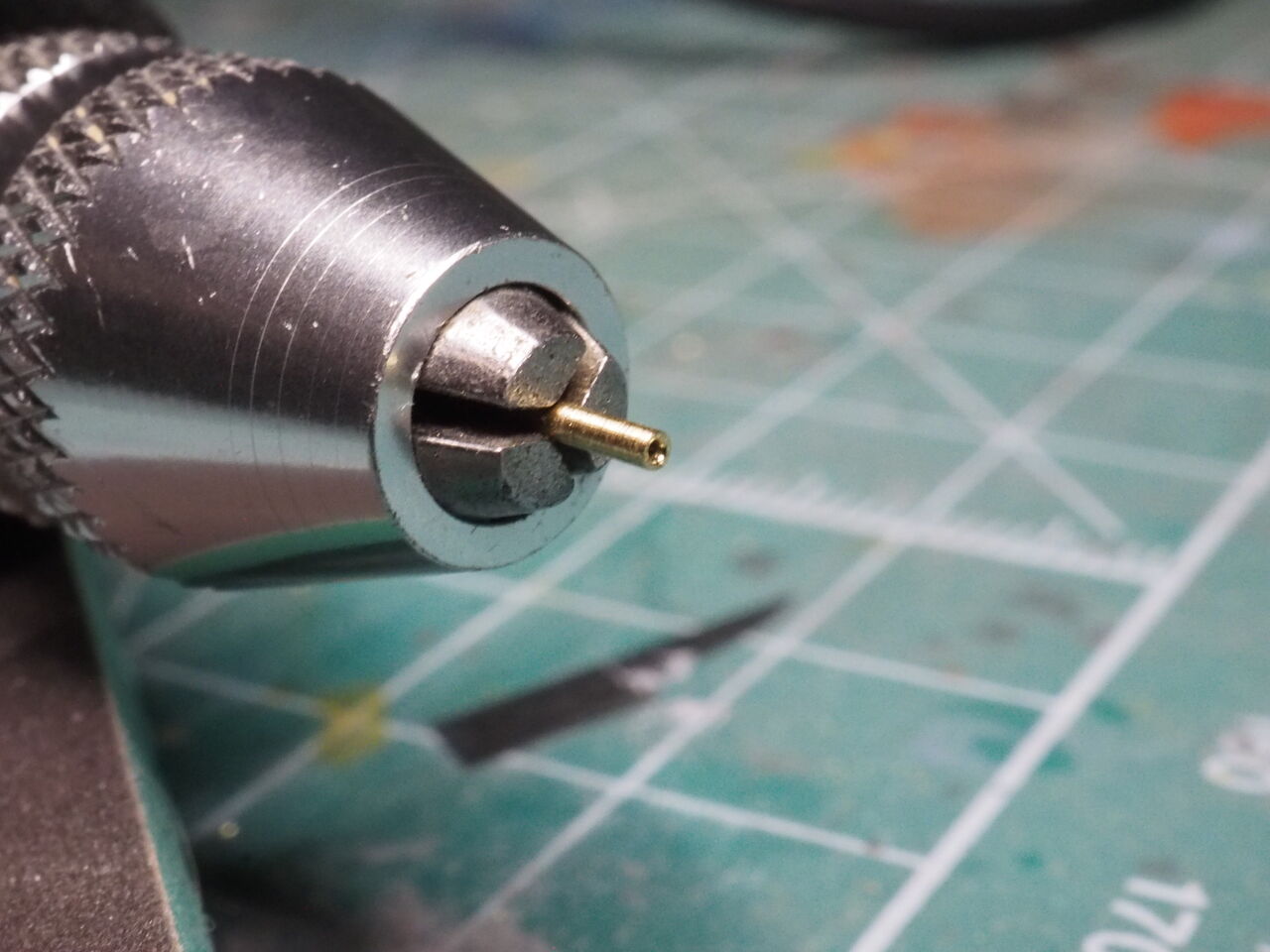

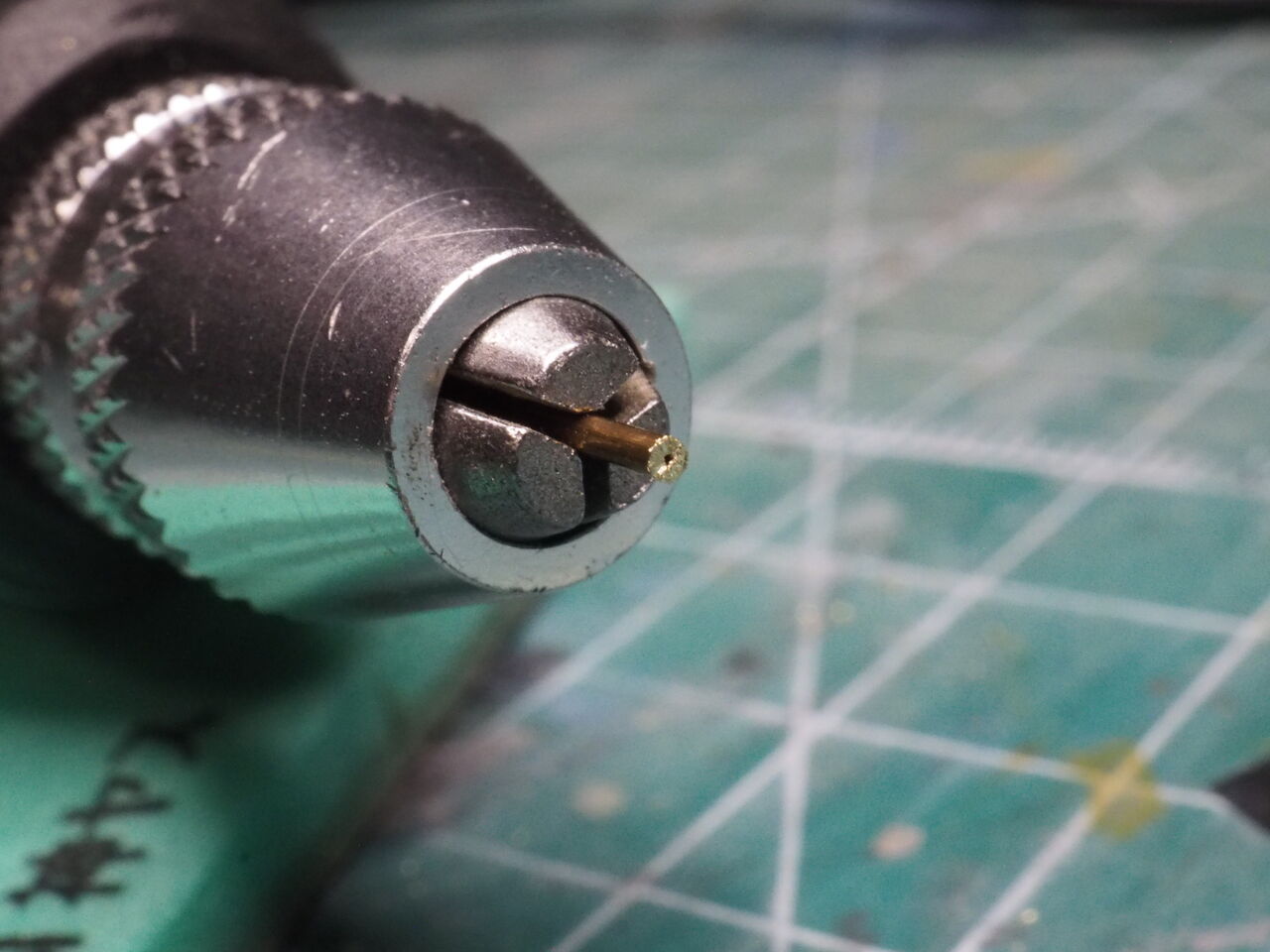

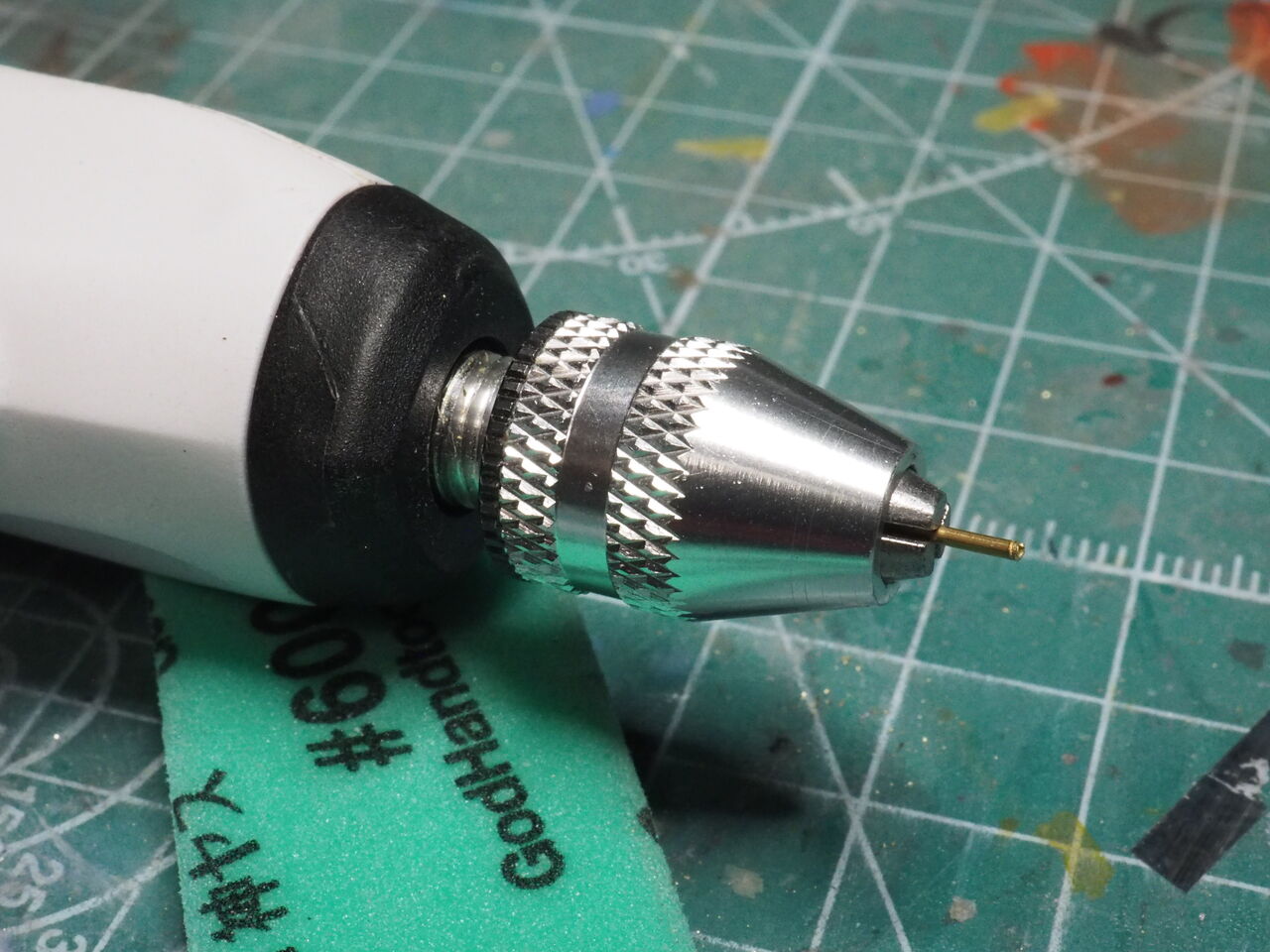

真鍮管をルーターに嵌めて・・・・回転させながらヤスリを当てますが・・・・

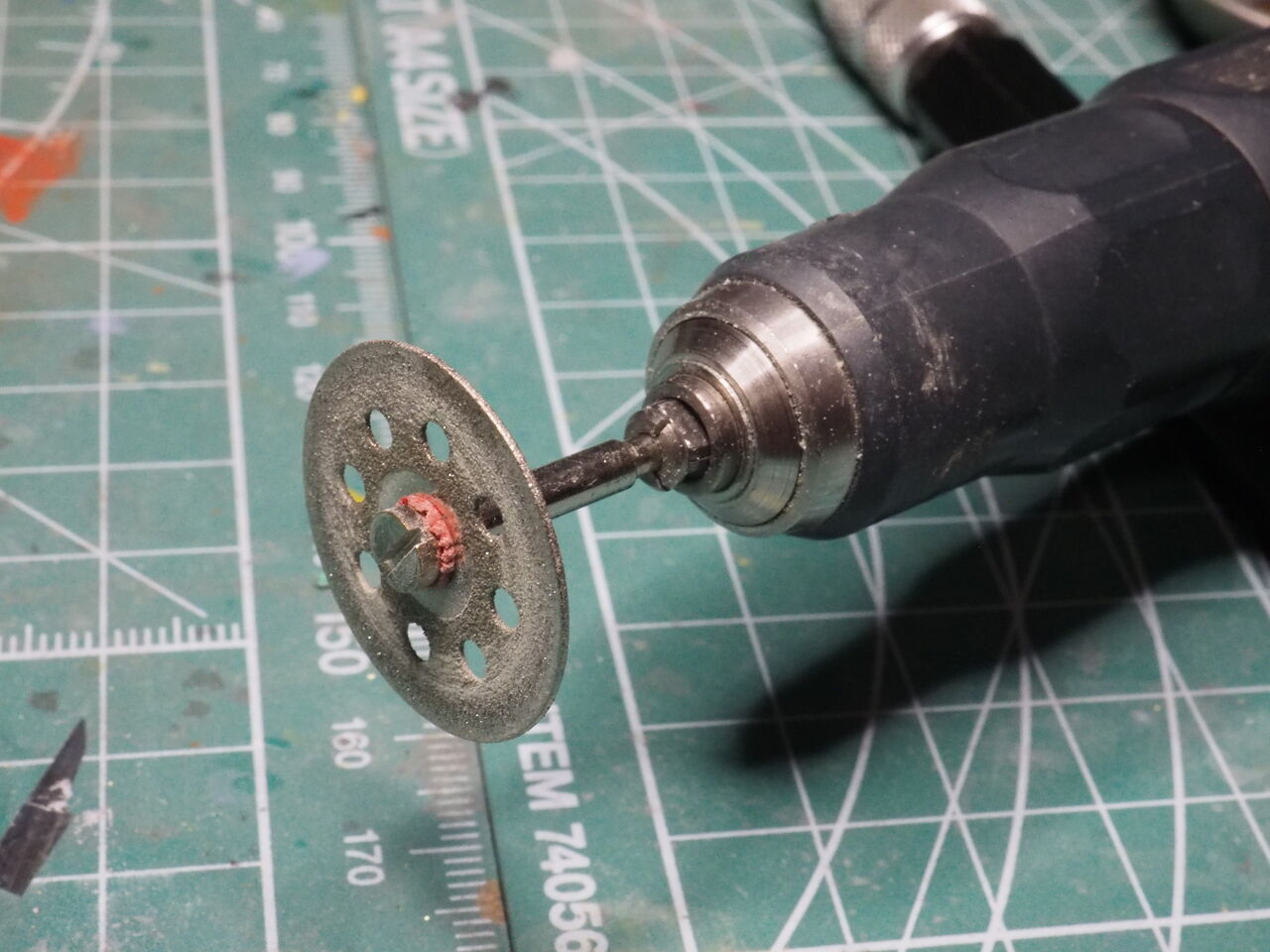

当てるヤスリはこれ。金属用のダイヤモンドヤスリでルーターで回しながらなるべく垂直当てます。削る方も削られる方も回転していますので「なるべく」垂直でも・・・

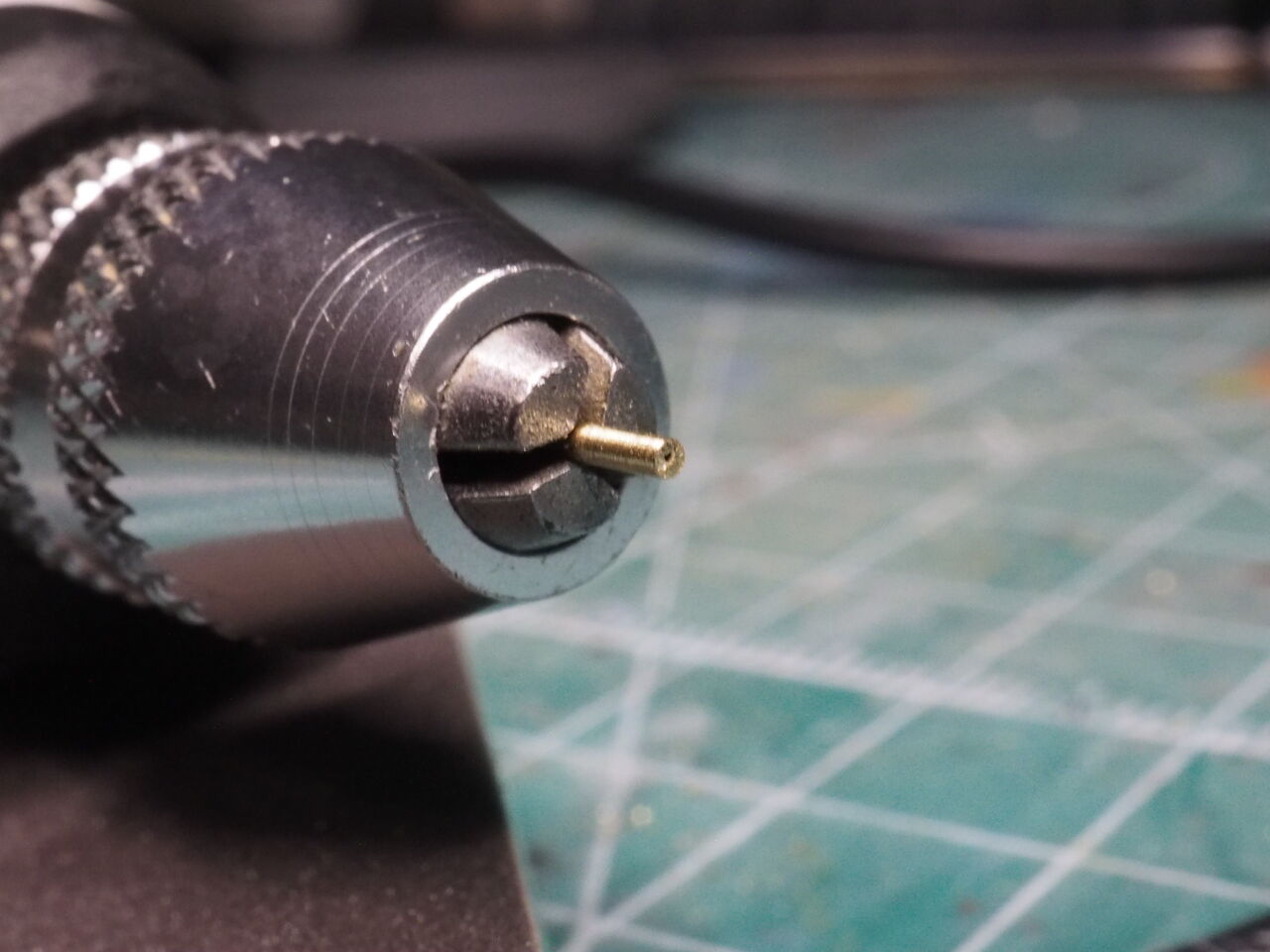

割と綺麗に垂直になります。バリが出ていますので・・・・
スポンジヤスリで磨きます。外側は綺麗になりました。

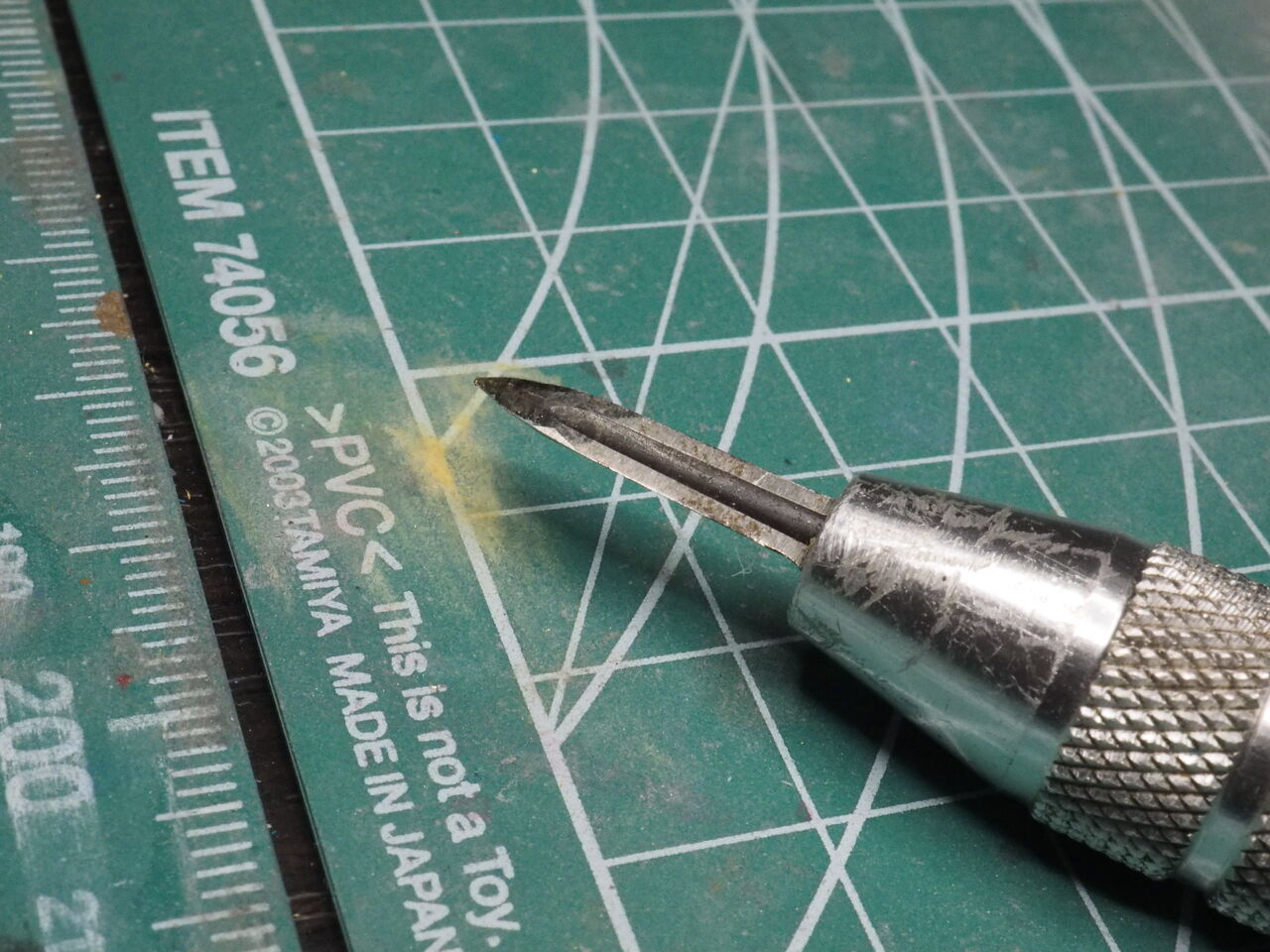

内側はこんな物を使っています。本職の金属加工屋さん向けのバリ取り工具。先端は超硬と言われる金属でかなり硬く鋭いです。軽く先端に押し込むだけですが・・・
綺麗になりました。これを72本分、両端なので144回作業をします・・・・

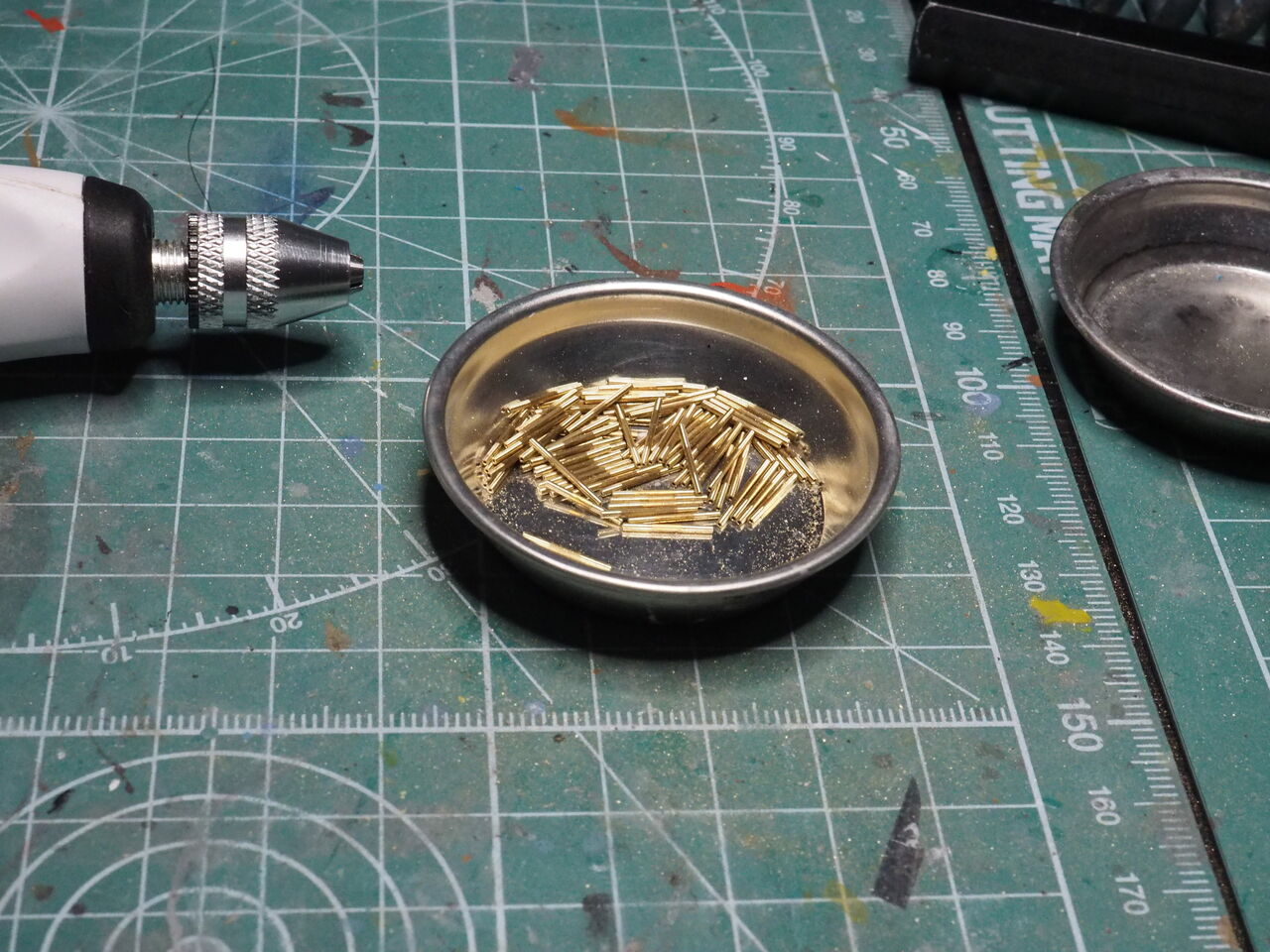

いつ終わるやら・・・と思っていましたが2日で終わりました。

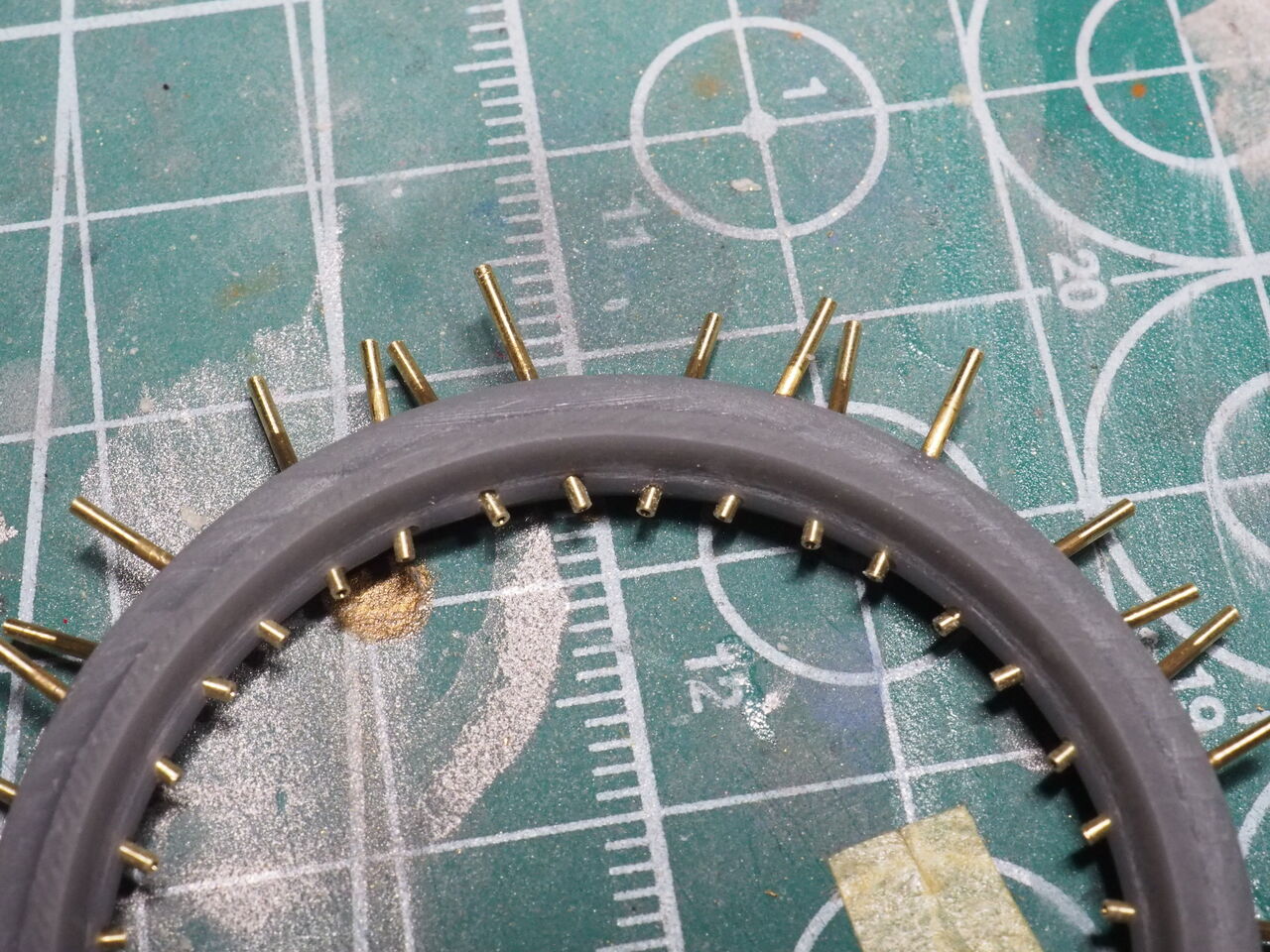

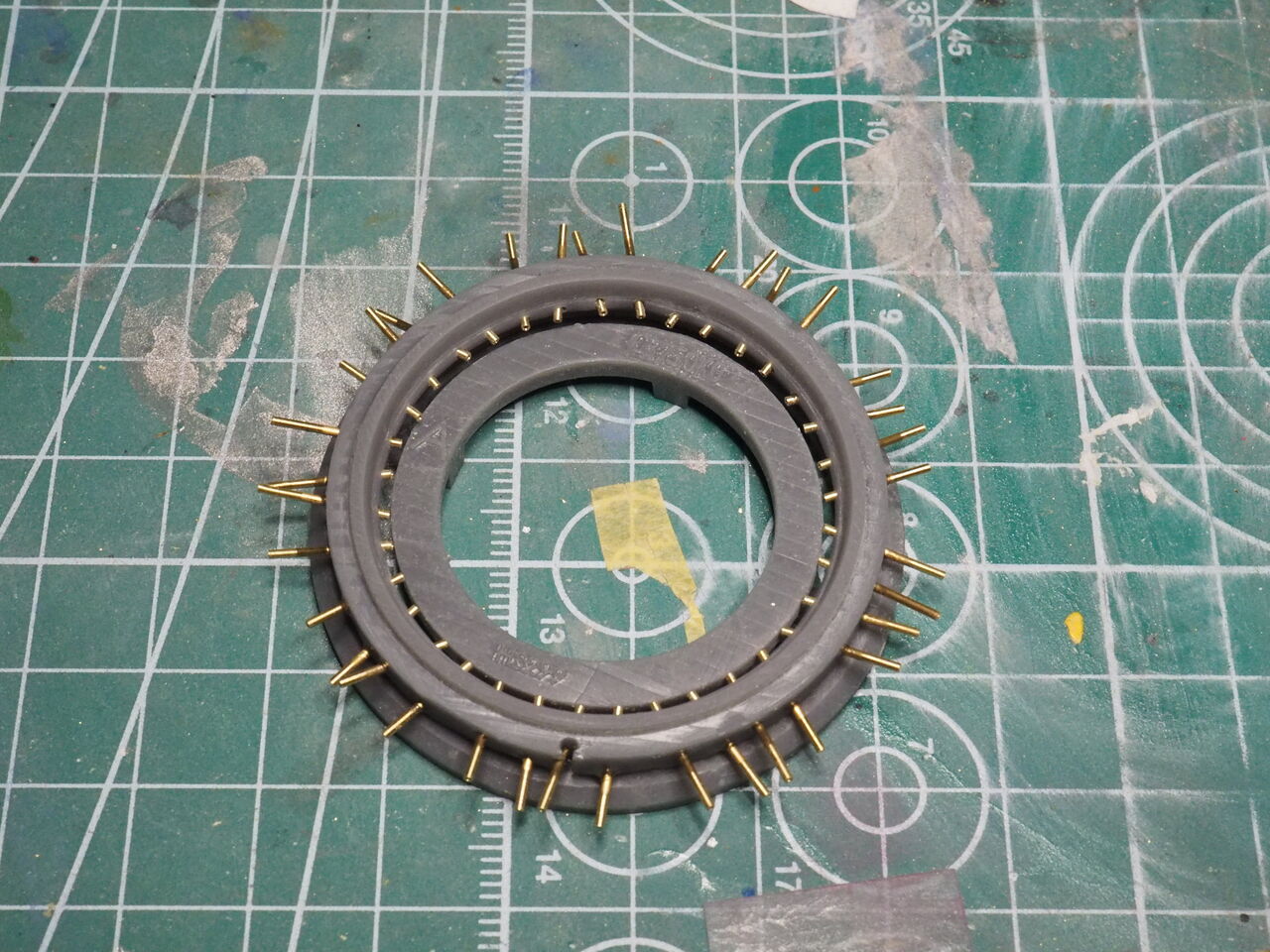

早速、組み立てです。治具にホイール外側をはめてリムを差し込んでいきます。概ね1mmほど飛び出して止まりますので瞬間接着剤で止めていきます。
リムが長いかと思ったのですが仕上げや作業するのに長めの方がやりやすいので良しとします・・・・切断しちゃうので勿体無いのですけど・・・綺麗にリムが並びます。

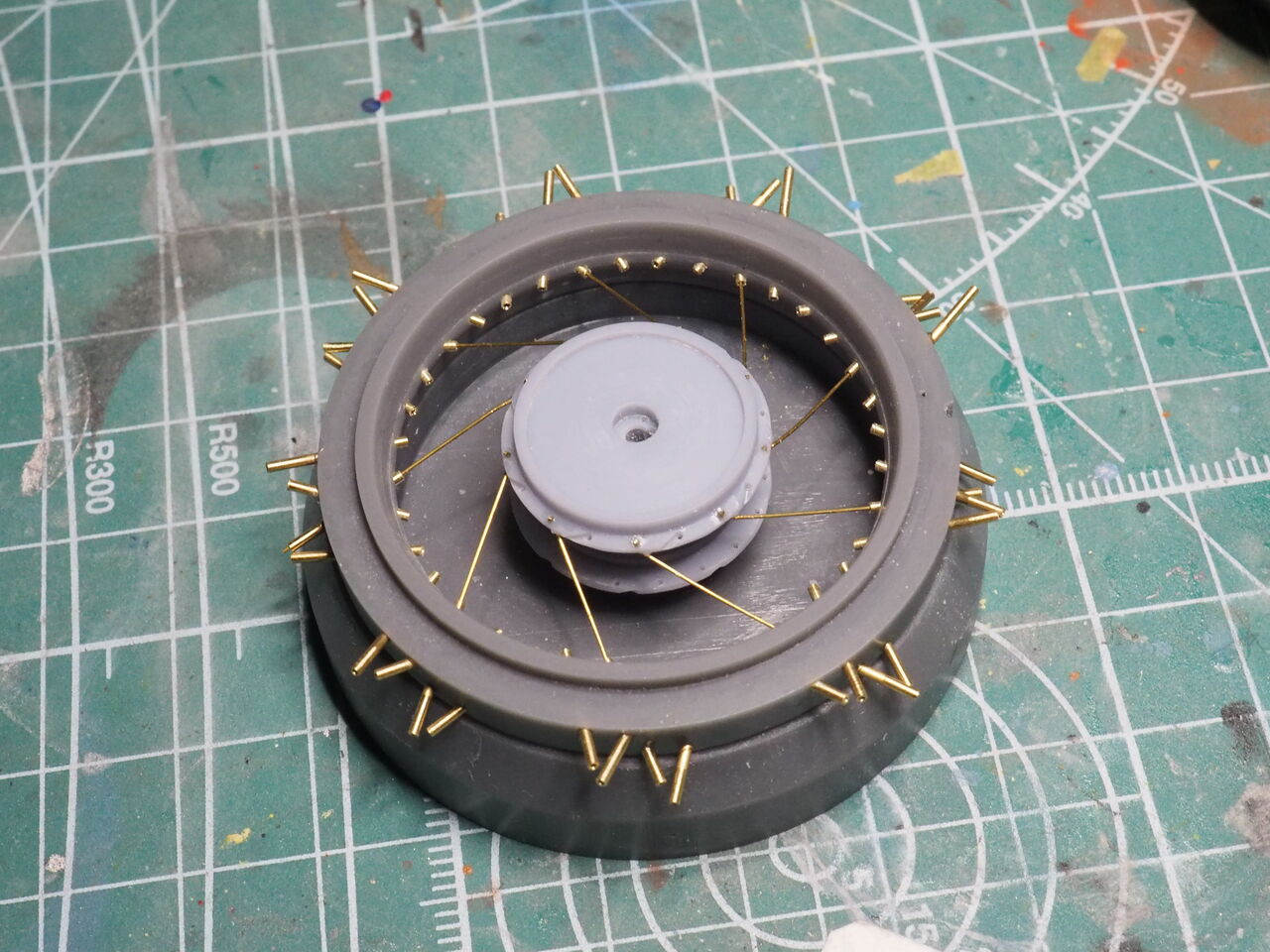

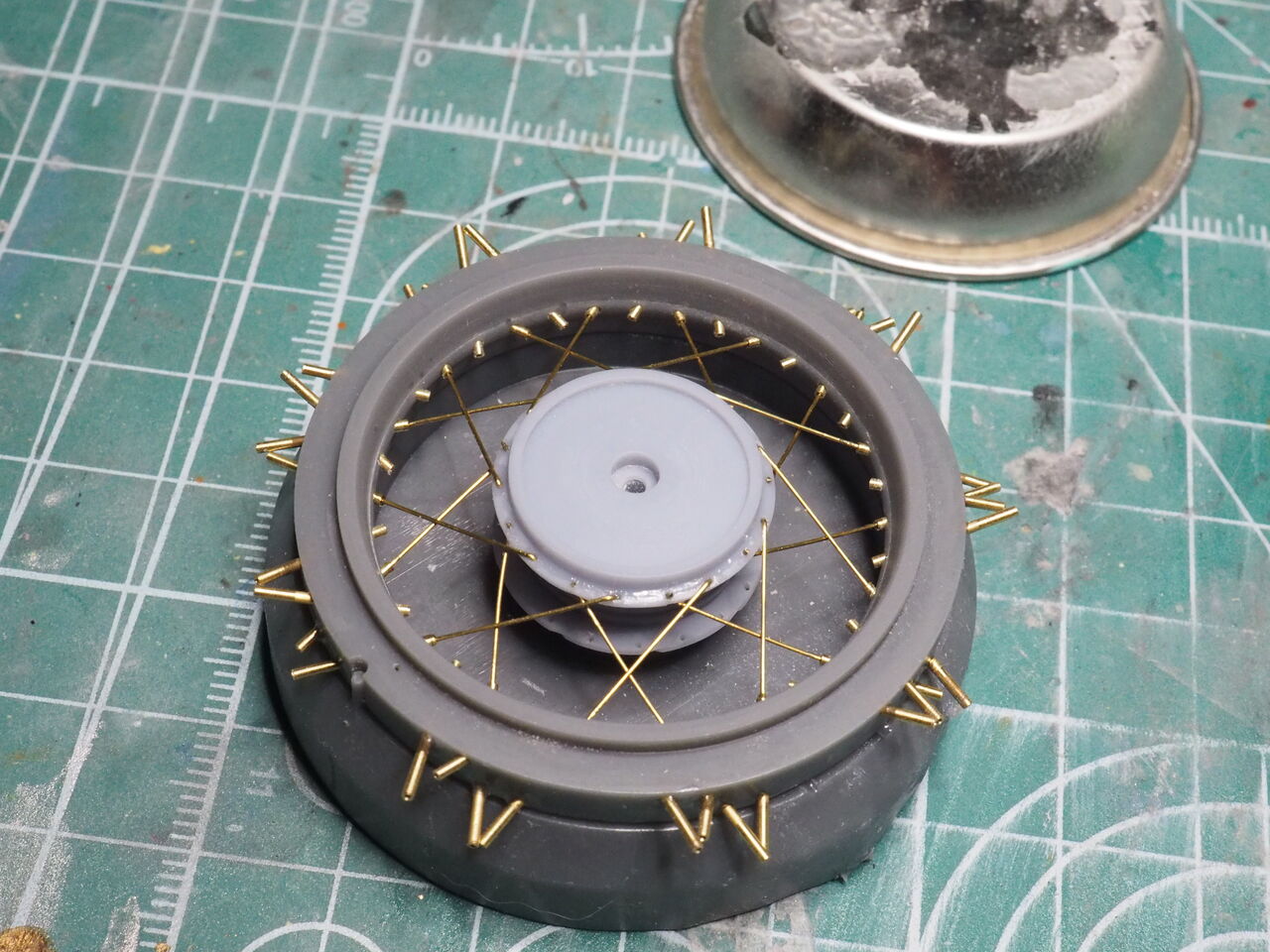

ホイール次の治具へはめてスポークを貼っていきます。まず中央のスポーク受けに下から差し込む方を作っていきます。

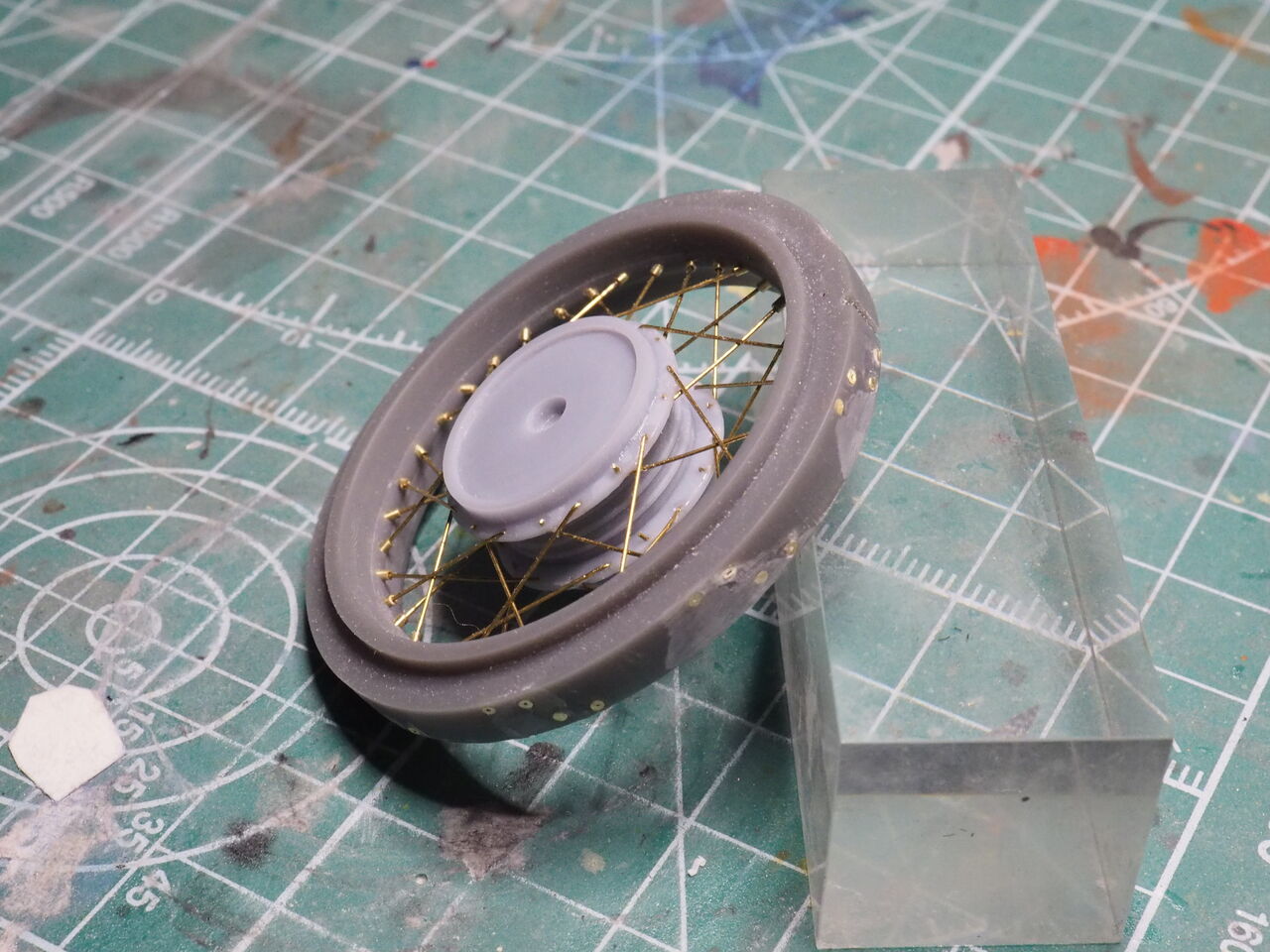

次は上から差し込む物。これで片側が終わりです。もう一個の治具に入れ替えて反対側もスポークをはれば・・・

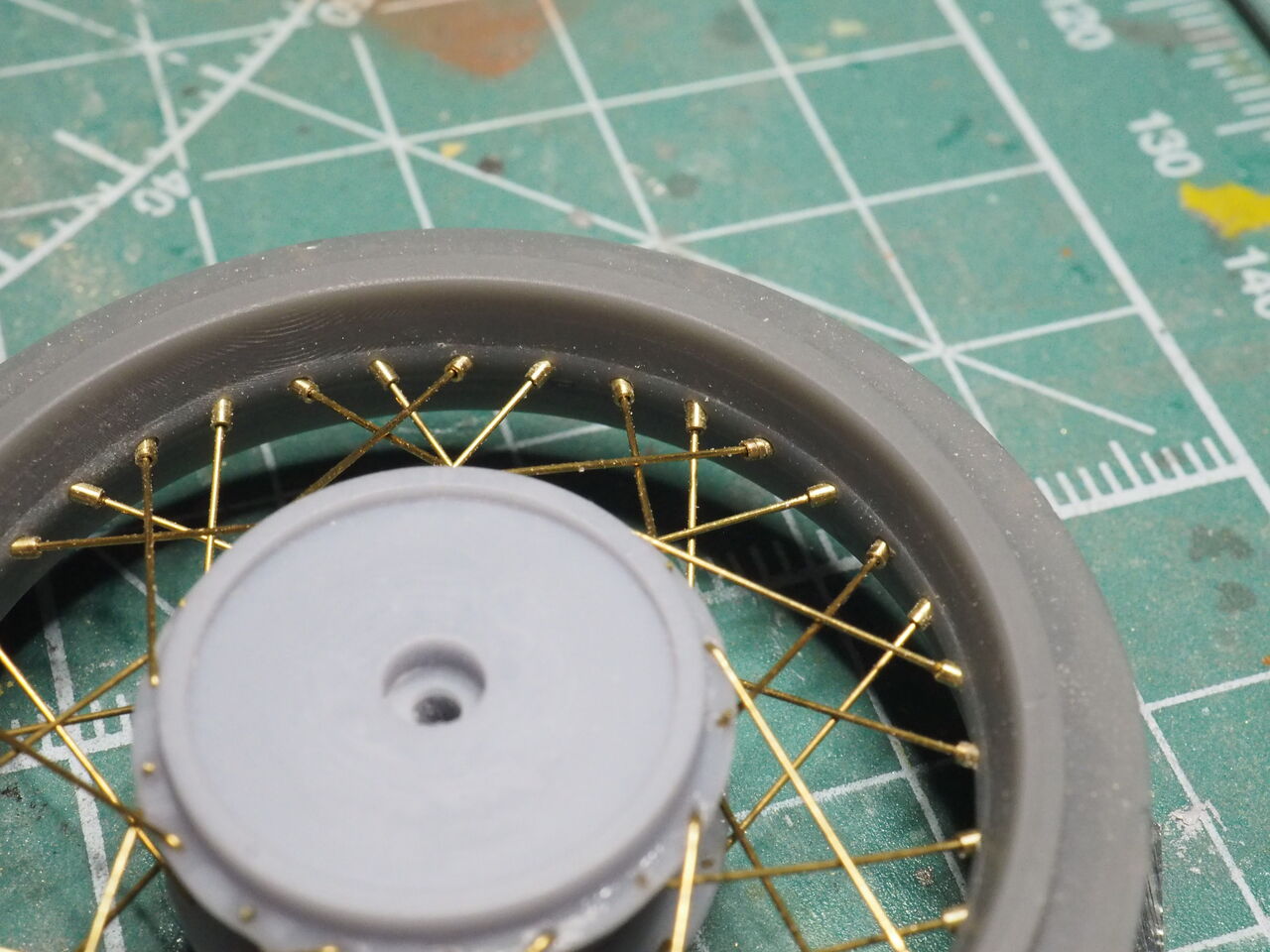

完成です。
外側に飛び出した真鍮管も綺麗に、切断しました。
時間がかかったのでフロント制作と塗装は次回へ。・・・・本当は真鍮ではなく洋白線を使えば塗装なしでもいけるのでは・・・なんて思ったのですがどうでしょう？
